Gaine de câble pour Dell Precision 3430 compact
La gaine de câble pour Dell Precision 3430 compact permet de protéger les ports et les câbles connectés au système.
Suivez ces étapes pour installer la gaine de câble sur le châssis du système.
REMARQUE : Les images représentées ci-dessous n'ont qu'une valeur de représentation et peuvent varier en fonction de la
configuration du système.

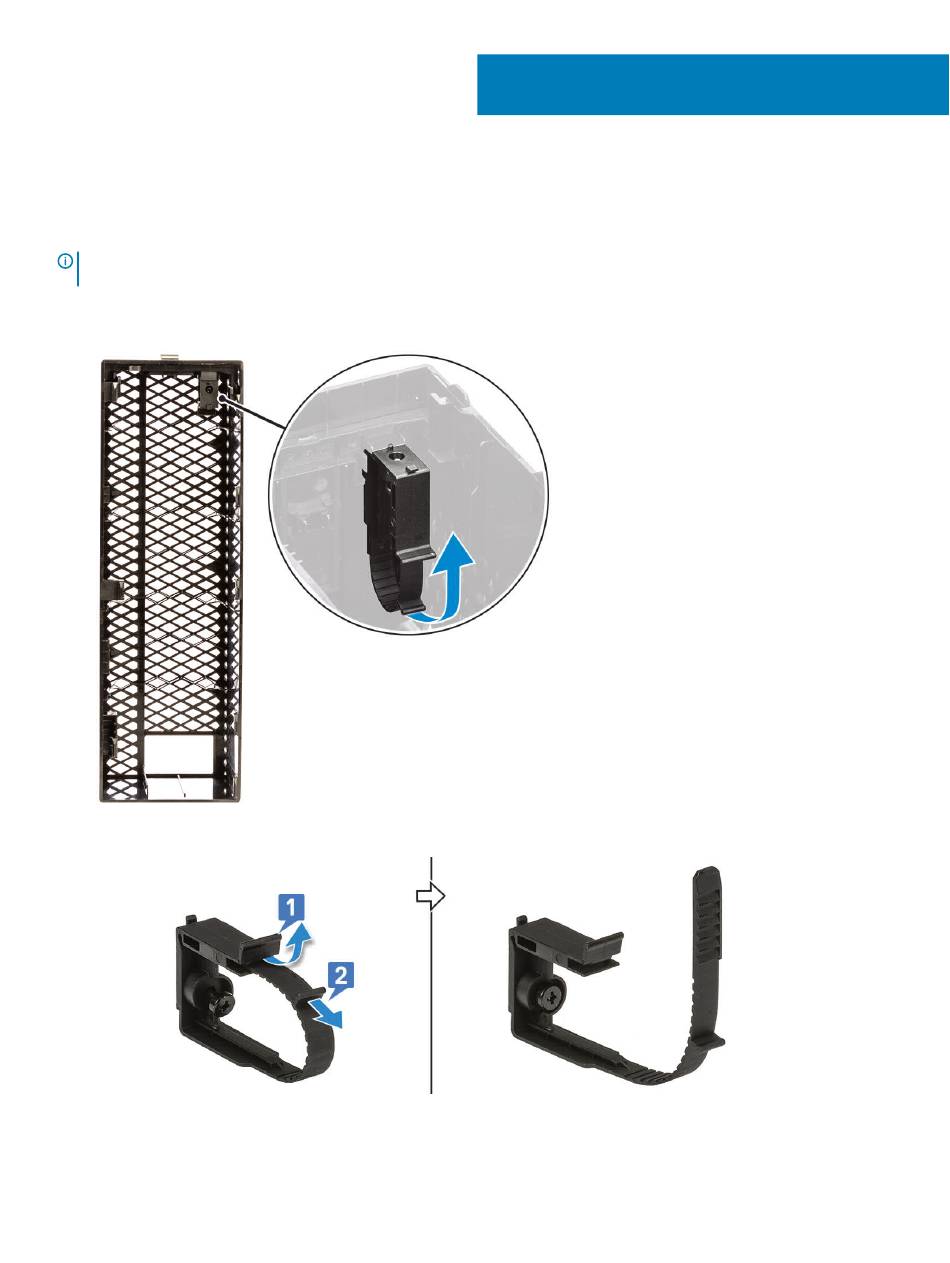

1 Faites glisser le loquet pour le dégager du châssis afin de déverrouiller la gaine de câble.
2 Tirez sur la languette située sur le loquet de dégagement du câble et soulevez le loquet pour le dégager de la gaine de câble.
3 Relevez la languette [1], pour libérer et tirer sur l'attache de câble au niveau de l'emplacement situé sur le loquet de dégagement du
câble [2].
4 Alignez le loquet de dégagement du câble sur l'emplacement du châssis du système [1]. Serrez la vis pour fixer le loquet de
dégagement du câble au châssis du système [2].
Gaine de câble pour Dell Precision 3430 compact
