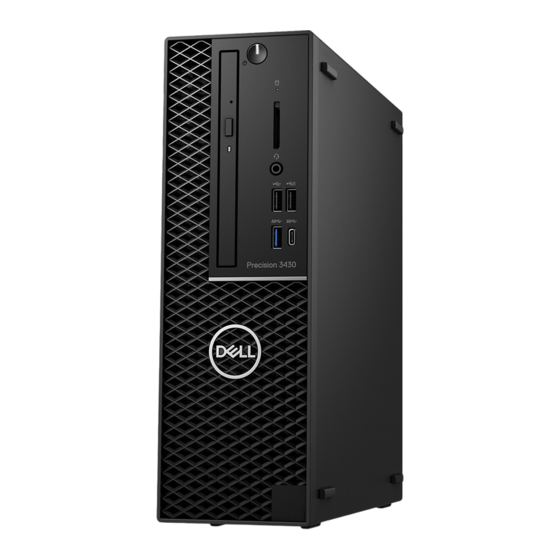

Dell Precision 3430 format compact
Guide d'installation et des caractéristiques
Modèle réglementaire: D11S
Type réglementaire: D11S004
December 2020
Rév. A01

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell Precision 3430 format compact

  • Page 1 Dell Precision 3430 format compact Guide d’installation et des caractéristiques Modèle réglementaire: D11S Type réglementaire: D11S004 December 2020 Rév. A01...
  • Page 2: Remarques, Précautions Et Avertissements

    © 2018-2020 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
  • Page 3: Table Des Matières

    Table des matières Chapitre 1: Configurez votre ordinateur.................... 5 Chapitre 2: Présentation du châssis....................8 Vue avant....................................8 Vue arrière....................................9 Étiquette du numéro de série...............................9 Chapitre 3: Caractéristiques du système..................10 Processeur.................................... 10 Mémoire....................................11 Stockage....................................11 Audio...................................... 12 Carte vidéo....................................13 Communications...................................13 Sans fil....................................
  • Page 4 Mise à jour du BIOS de votre système à l’aide d’une clé USB................. 27 Mise à jour du BIOS Dell dans les environnements Linux et Ubuntu...............28 Flashage du BIOS à partir du menu d'amorçage F12....................28 Mot de passe système et de configuration........................31 Attribution d’un mot de passe système ou de configuration..................
  • Page 5: Chapitre 1: Configurez Votre Ordinateur

    Configurez votre ordinateur 1. Branchez le clavier et la souris. 2. Connectez-vous au réseau à l’aide d’un câble, ou à un réseau sans fil. 3. Branchez l’écran. REMARQUE : Si vous avez commandé un ordinateur avec une carte graphique séparée, un cache couvre les ports HDMI et DisplayPort situés à...
  • Page 6 5. Appuyez sur le bouton d’alimentation. 6. Suivez les instructions qui s’affichent à l’écran pour terminer l’installation de Windows : a. Se connecter à un réseau. b. Connectez-vous à un compte Microsoft ou créez un nouveau compte. Configurez votre ordinateur...
  • Page 7 7. Identifier les applications Dell. Tableau 1. Localisez les applications Dell Enregistrez votre ordinateur Aide et support Dell SupportAssist : vérifier et mettre à jour votre ordinateur Configurez votre ordinateur...
  • Page 8: Chapitre 2: Présentation Du Châssis

    Présentation du châssis Sujets : • Vue avant • Vue arrière • Étiquette du numéro de série Vue avant 1. Lecteur optique 2. Bouton d’alimentation 3. Voyant d’activité du disque 4. Logement de la carte SD 5. Port casque 6. port USB 2.0 avec PowerShare 7.
  • Page 9: Vue Arrière

    Vue arrière 1. Port de sortie de ligne 2. Port PS/2 pour clavier 3. Port série 4. Port PS/2 pour souris 5. DisplayPort/HDMI 2.0/VGA/USB Type C Alt-Mode (en option) 6. DisplayPort (2) 7. Étiquette du numéro de série 8. Ports USB 3.1 Gen 1 9.
  • Page 10: Chapitre 3: Caractéristiques Du Système

    Caractéristiques du système REMARQUE : Les offres proposées peuvent dépendre de la région. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l'ordinateur. Pour en savoir plus sur la configuration de votre ordinateur, rendez-vous sur la section relative à...
  • Page 11: Mémoire

    Tableau 2. Spécifications du processeur (suite) Type Carte graphique UMA Intel Gold G5400 (2 cœurs, 4 Mo de cache, 3,7 GHz) Intel UHD Graphics 630 Mémoire Tableau 3. Caractéristiques de la mémoire Configuration mémoire minimale 4 Go Configuration mémoire maximale 64 Go Nombre de logements 4 barrettes UDIMM...
  • Page 12: Audio

    Prend en charge RAID 0 et 1 avec deux disques durs de 2,5". N’est pas disponible avec la mémoire Optane (disponible à partir d’août 2019). Pour des performances optimales lors de la configuration des lecteurs en tant que volume RAID, Dell recommande d’utiliser des modèles de lecteurs identiques.
  • Page 13: Carte Vidéo

    Carte vidéo Tableau 7. Caractéristiques de la carte vidéo Contrôleur Type Dépendance Type de Capacité Prise en charge Résolution du processeur mémoire d’affichage maximum graphique externe ● Intel Intel UHD Graph Intégrée Mémoire DisplayPort/ 4 096 x 2 304 Core i3 - ics 630 système HDMI 1.4...
  • Page 14: Ports Et Connecteurs

    Ports et connecteurs Tableau 10. Ports et connecteurs Lecteur de carte mémoire Lecteur de carte SD Lecteur de carte à puce En option ● Un port USB 2.0 avec PowerShare ● Un port USB 2.0 (avant) ● Un port USB 3.1 Gen 2 Type-C avec PowerShare (avant) ●...
  • Page 15: Spécifications Environnementales

    Profondeur (pouces / centimètres) 15,5/39,4 Spécifications environnementales REMARQUE : Pour plus de détails sur les caractéristiques environnementales Dell, reportez-vous à la section Attributs environnementaux. Reportez-vous à votre région pour en savoir plus sur la disponibilité. Tableau 15. Spécifications environnementales Alimentation éco-énergétique...
  • Page 16: Chapitre 4: System Setup (Configuration Du Système)

    Menu d’amorçage Appuyez sur <F12> lorsque le logo Dell s’affiche pour lancer le menu de démarrage unique qui contient la liste des périphériques d’amorçage valides du système. Les options de diagnostic et de configuration du BIOS sont également présentes dans ce menu. Les périphériques répertoriés dans le menu de démarrage dépendent des périphériques de démarrage présents sur le système.
  • Page 17: Touches De Navigation

    La séquence de démarrage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Pendant l’auto test de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : ● Accéder à la configuration du système en appuyant sur la touche <F2>...
  • Page 18: Informations Sur Le Système

    Tableau 17. Généralités (suite) Option Description ● Memory Information (Informations mémoire) : affiche Memory Installed, Memory Available, Memory Speed, Memory Channel Mode, Memory Technology, DIMM 1 Size, DIMM 2 Size. ● PCI Information (informations PCI) : affiche Slot1, Slot2, Slot3_M.2, Slot4_M.2. ●...
  • Page 19 Tableau 18. Configuration du système (suite) Option Description ● AHCI = SATA est configuré pour le mode AHCI ● RAID ON = SATA est configuré pour prendre en charge le mode RAID (cette option est sélectionnée par défaut). Drives (Disques) Permet d’activer ou de désactiver les divers périphériques présents sur la carte : ●...
  • Page 20: Options De L'écran Vidéo

    Options de l’écran Vidéo Tableau 19. Vidéo Option Description Primary Display Vous permet de sélectionner l’écran principal lorsque plusieurs contrôleurs sont disponibles dans le système. ● Auto (valeur par défaut) ● Intel HD Graphics REMARQUE : Si vous ne sélectionnez pas Auto, le périphérique graphique intégré sera présent et activé.
  • Page 21: Options De Démarrage Sécurisé

    Tableau 20. Sécurité (suite) Option Description ● Disabled (Désactivé) ● Activé (par défaut) Computrace Ce champ permet d’activer, de désactiver ou de désactiver en permanence l’interface du module BIOS du service de module Absolute Persistence en option depuis le logiciel Absolute. ●...
  • Page 22: Options Intel Software Guard Extensions

    Tableau 21. Secure Boot (Démarrage sécurisé) (suite) Option Description ● Replace from File (Remplacer à partir d’un fichier) : remplace la clé actuelle par une clé obtenue à partir d’un fichier utilisateur sélectionné. ● Append from File (Ajouter à partir d’un fichier) : ajoute une clé à la base de données actuelle à...
  • Page 23: Gestion De L'alimentation

    Tableau 23. Performances (suite) Option Description Contrôle des états C Permet d’activer ou de désactiver les états de veille supplémentaires du processeur. ● C States (états C) Cette option est activée par défaut. Intel TurboBoost Permet d’activer ou de désactiver le mode Intel TurboBoost du processeur.
  • Page 24: Comportement Post

    Tableau 24. Gestion de l’alimentation (suite) Option Description ● WLAN Only (WLAN uniquement) : permet au système d’être mis sous tension par des signaux WLAN spéciaux. Cette option est désactivée par défaut. Block Sleep (Bloquer la mise en Permet de bloquer la mise en veille dans l’environnement du système d’exploitation. Cette option est veille) désactivée par défaut.
  • Page 25: Virtualization Support (Prise En Charge De La Virtualisation)

    Virtualization Support (Prise en charge de la virtualisation) Tableau 27. Virtualization Support (Prise en charge de la virtualisation) Option Description Virtualization (Virtualisation) Cette option indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires offertes par la technologie de virtualisation Intel. ●...
  • Page 26: Journaux Système

    BIOS est terminée. 1. Redémarrez l’ordinateur. 2. Rendez-vous sur Dell.com/support. ● Saisissez le Numéro de série ou le Code de service express, puis cliquez sur Envoyer. ● Cliquez sur Détecter le produit et suivez les instructions qui s’affichent à l’écran.
  • Page 27: Mise À Jour Du Bios Sur Les Systèmes Alors Que Bitlocker Est Activé

    2. Copiez le fichier, par exemple O9010A12.EXE sur la clé USB amorçable. 3. Insérez la clé USB dans le système qui nécessite la mise à jour du BIOS. 4. Redémarrez le système et appuyez sur la touche F12 lorsque le logo de démarrage Dell apparaît pour afficher le menu d’amorçage ponctuel.
  • Page 28: Mise À Jour Du Bios Dell Dans Les Environnements Linux Et Ubuntu

    ● Une clé USB utilisant le système de fichiers FAT32 (la clé n’a pas besoin d’être amorçable) ● Le fichier exécutable du BIOS que vous avez téléchargé sur le site web de support Dell et copié à la racine de la clé USB ●...
  • Page 29 3. Le menu de flashage du BIOS s’ouvre. Cliquez sur Flasher depuis un fichier. 4. Sélectionnez l’appareil USB externe System Setup (Configuration du système)
  • Page 30 5. Une fois le fichier sélectionné, double-cliquez sur le fichier cible flash, puis sur Envoyer. 6. Cliquez sur Update BIOS ; le système redémarre pour flasher le BIOS. System Setup (Configuration du système)
  • Page 31: Mot De Passe Système Et De Configuration

    7. Une fois le processus terminé, le système redémarre. La procédure de mise à jour du BIOS est terminée. Mot de passe système et de configuration Tableau 32. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez entrer pour ouvrir une session sur le...
  • Page 32: Suppression Ou Modification D'un Mot De Passe Système Ou De Configuration Existant

    3. Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirmer le nouveau mot de passe et cliquez sur OK. 4. Appuyez sur Échap. Un message vous invitera à enregistrer les modifications. 5. Appuyez sur Y pour les enregistrer. L’ordinateur redémarre.
  • Page 33: Chapitre 5: Logiciels

    ● Red Hat Linux 7.5 Téléchargement des pilotes Windows 1. Allumez l’. 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Support produit, entrez le numéro de série de votre et cliquez sur Envoyer. REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre .
  • Page 34: Chapitre 6: Obtenir De L'aide

    Dell. Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, du support technique ou client de Dell : 1.
