C220 / C300 / C400
1
2
3
4
5
6
7
8
9
10
11

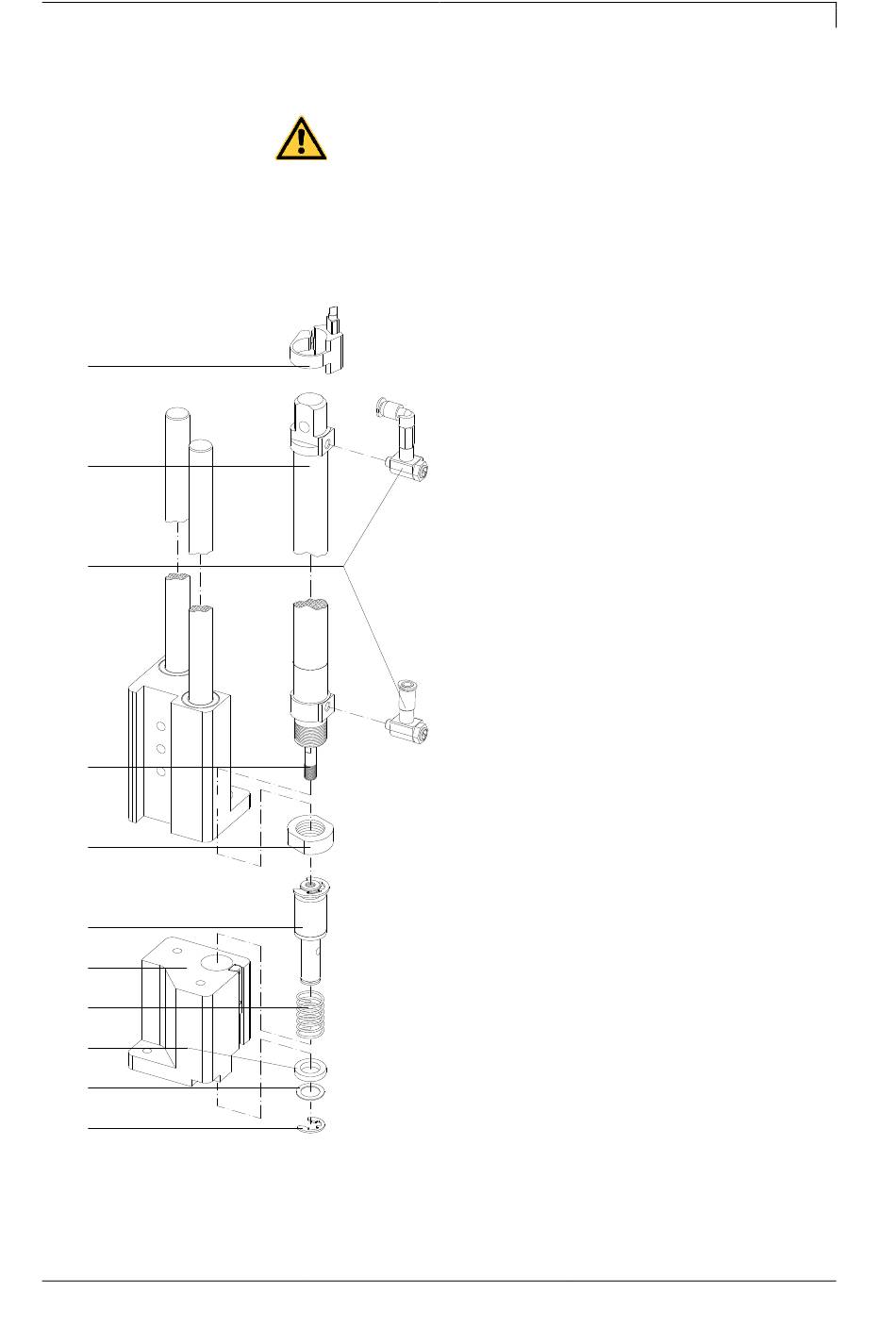

Figure 11
03.22
4.5 Échanger le cylindre
AVERTISSEMENT!
Il existe un risque de blessure par les fonctions incontrôlées
de l'applicateur.
Avant le travail, fermer l'arrivée d'air comprimé.
Couper l'imprimante du secteur
Manuel d'entretien
Échanger des composants
Démonter le cylindre
1. Démonter le capteur de la limite supérieur
(1) avec le collier de fixation, tirer les tuyaux
du cylindre (2).
2. Desserrer les limiteurs de débit (3) du
cylindre (2).
3. Retirer la rondelle d'arrêt (11) et les deux
rondelles 9, 10). Faire attention à l'ordre des
rondelles.
4. Tirer le support de fixation du patin (7) vers
le bas et retirer le ressort (8) du support de
fixation du patin (7).
5. Maintenir fermement le boulon d'adaptation
(6) sur l'alésage effectué et desserrer le
piston de cylindre (4) avec une clé plate de
5,5 mm.
6. Desserrer l'écrou (5) et retirer le cylindre (2).
Installer le cylindre
1. Installer le nouveau cylindre (2) et serrer
avec l'écrou (5).
2. Visser le boulon d'adaptation (6) sur le
piston du cylindre.
3. Installer le ressort (8) dans le support de
fixation du patin (7) et pousser le support de
fixation du patin vers le haut.
4. Presser le boulon (6) contre le support de
fixation du patin (7), placer les rondelles (9,
10) et sécuriser avec la rondelle d'arrêt (11).
5. Monter à nouveau les limiteurs de débit (3).
6. Monter à nouveau le capteur de la limite
supérieur (1) et les tuyaux.
23
