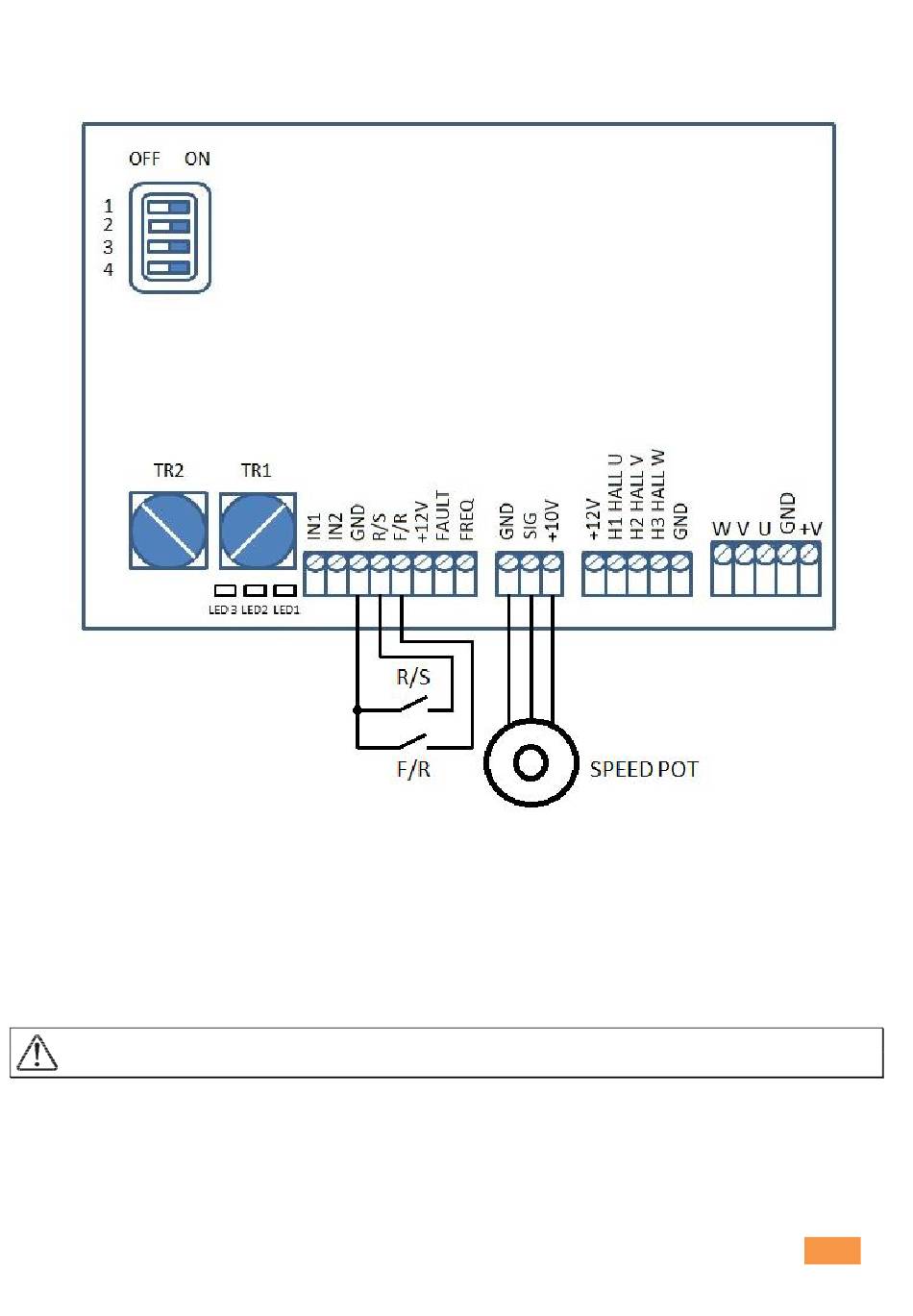

SCHEMA DES CONNEXIONS DE COMMANDE
Connecter le potentiomètre comme par le schéma. Attention au curseur (pin variable) doit être porté à SIG. En
cas d'un contrôle analogique 0 / + 10V, la masse va sur GND et le signal sur SIG.
Fermer sur GND le contact R/S pour contrôler la marche et l' arrêt.
Fermer sur GND le contact F/R pour déterminer le choix de la direction.
Attention:
Cette commandement force l'inversion sans devoir ouvrir et fermer de nouveau R/S.
9
Manuel de service carte de command pour moteurs Brushless C.C. modèle BLD15___Version 01/18
