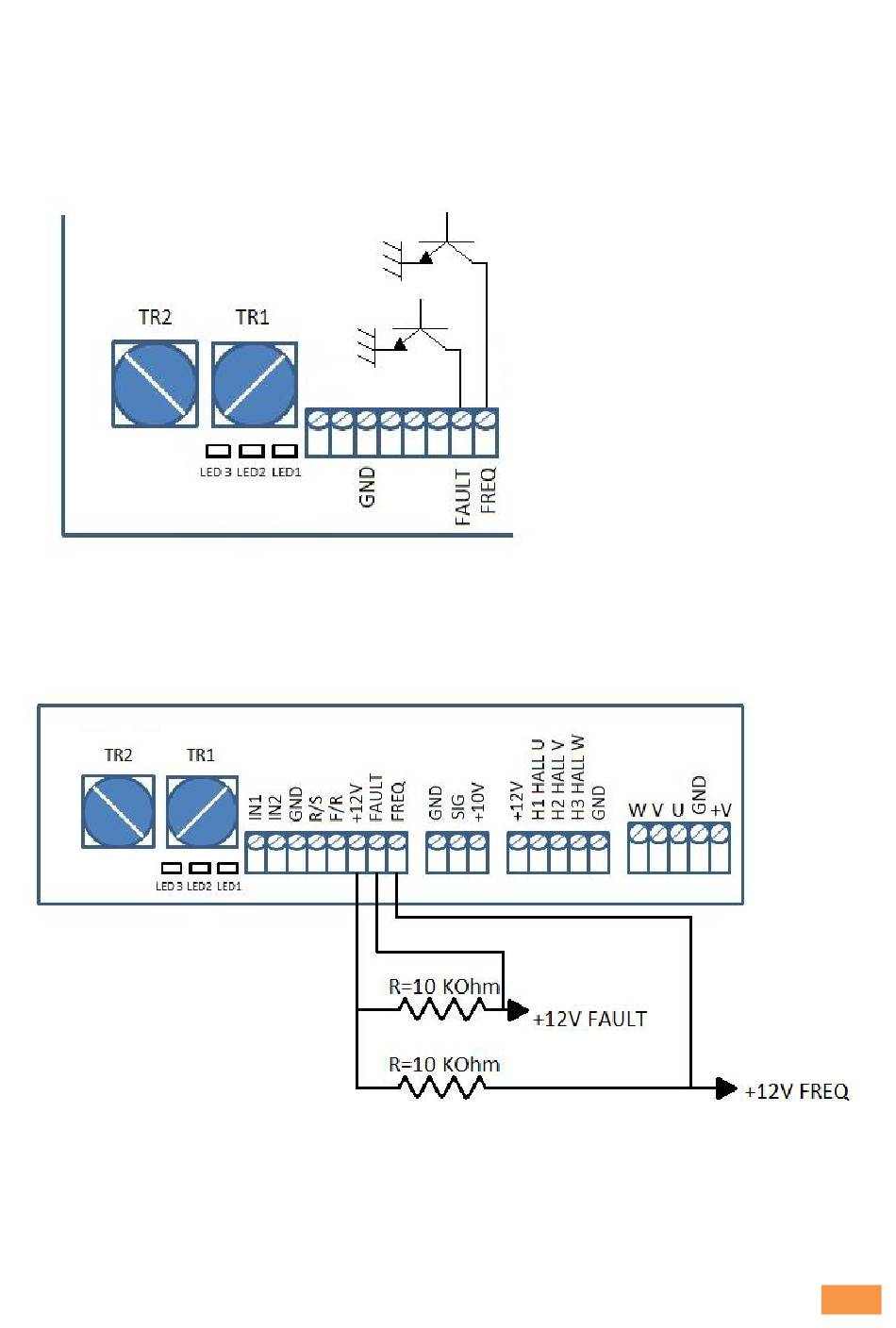

SCHEMA DES SIGNAUX DE SORTIE
La carte a deux sorties NPN open collector. Elles peuvent être utilisées en tant que tel (si équipées avec le PLC
qui accepte la sortie NPN), ou à l'aide d'une résistance R = 10 kOhm (une pour chaque sortie) pour obtenir un
signal de tension.
Sorties NPN 100 mA, 50 V, MAX.
Remarque: La sortie FAULT est normalement fermée. S'ouvre après la condition d'alarme. Dans le cas de la tirer
vers le haut la résistance à la sortie d'alarme est une tension (+ 12 Vdc).
Le signal est émis au moment de la flèche (voir schéma ci-dessous).
10
Manuel de service carte de command pour moteurs Brushless C.C. modèle BLD15___Version 01/18
