Instructions – Pièces
Xtreme
Pour une utilisation avec une alimentation en vrac de mastics (produits d'étanchéité)
et colles à viscosité moyenne à élevée. Pour un usage professionnel uniquement.
Consignes de sécurité importantes
Lire tous les avertissements et instructions
de ce manuel. Conserver ces instructions.
Modèle 16T311
Moteur pneumatique XL6500 de 20 litres (5 gallons),
avec chariot
Pression de service maximale du produit : 50 MPa
(500 bars ; 7250 psi)
Pression d'air de service maximale : 0,7 kPa (7 bars ; 100 psi)
Pression maximale d'entrée d'air : 0,7 kPa (7 bars ; 100 psi)
Modèle 16P957
Moteur pneumatique XL6500 de 20 litres (5 gallons), sans
chariot
Pression de service maximale du produit : 50 MPa
(500 bars ; 7250 psi)
Pression d'air de service maximale : 0,7 kPa (7 bars ; 100 psi)
Pression maximale d'entrée d'air : 0,7 kPa (7 bars ; 100 psi)
Modèle 24X069
Moteur pneumatique Xtreme
(5 gallons), avec chariot
Pression de service maximale du produit : 50 MPa
(500 bars ; 7250 psi)
Pression d'air de service maximale : 0,7 kPa (7 bars ; 100 psi)
Pression maximale d'entrée d'air : 0,7 kPa (7 bars ; 100 psi)
Modèle 24X068
Moteur pneumatique Xtreme
(5 gallons), sans chariot
Pression de service maximale du produit : 50 MPa (500 bars ;
7250 psi)
Pression d'air de service maximale : 0,7 kPa (7 bars ; 100 psi)
Pression maximale d'entrée d'air : 0,7 kPa (7 bars ; 100 psi)
®
PFP
®
XL10000 de 20 litres
®
XL10000 de 20 litres

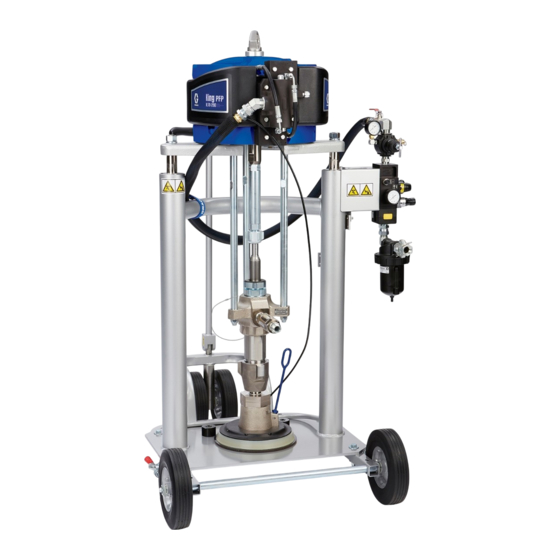

Représentation du modèle 24X069
Représentation du modèle 16T311
II 2 G Ex h IIC 230° (T2) Gb
333212L
FR
