Gestion des ouvrants
Capteur de pluie
- permet, en combinaison avec les commandes de stores, par ex. de replier les marquises
en cas de pluie.
- Appareil en saillie pour un montage en extérieur
Caractéristiques produits
- La surface du capteur en forme de méandres détecte l'aspersion par la pluie.
- Le relais de l'inverseur reste activé jusqu'à ce que le capteur soit sec. L'activation dure au
moins 10 minutes.
- Le chauffage intégré accélère le séchage de la surface du capteur et fait fondre la neige et
la glace.
4 Informations destinées aux électriciens
4.1 Montage et branchement électrique
Montage de l'appareil
L'équerre de montage de 110° permet de toujours bénéficier d'une position de montage opti-
male en cas de montage sur des parois verticales. Grâce au collier fourni, l'équerre de montage
peut être fixée sur un poteau.
o Monter le détecteur de pluie de telle sorte que la pluie puisse tomber dessus librement.
Raccorder l'appareil
DANGER !
Risque de choc électrique en contact des pièces conductrices.
Un choc électrique peut entraîner la mort.
Avant de travailler sur l'appareil, couper tous les disjoncteurs de protection re-
liés. Les pièces avoisinantes sous tension doivent être recouvertes.
Deux conduites souples en matière plastique avec conducteurs numérotés sont raccordées au
détecteur de pluie.
Ligne de commande (4)
Conducteur 1 : contact normalement fermé
Conducteur 2 : contact central
Conducteur 3 : contact normalement ouvert

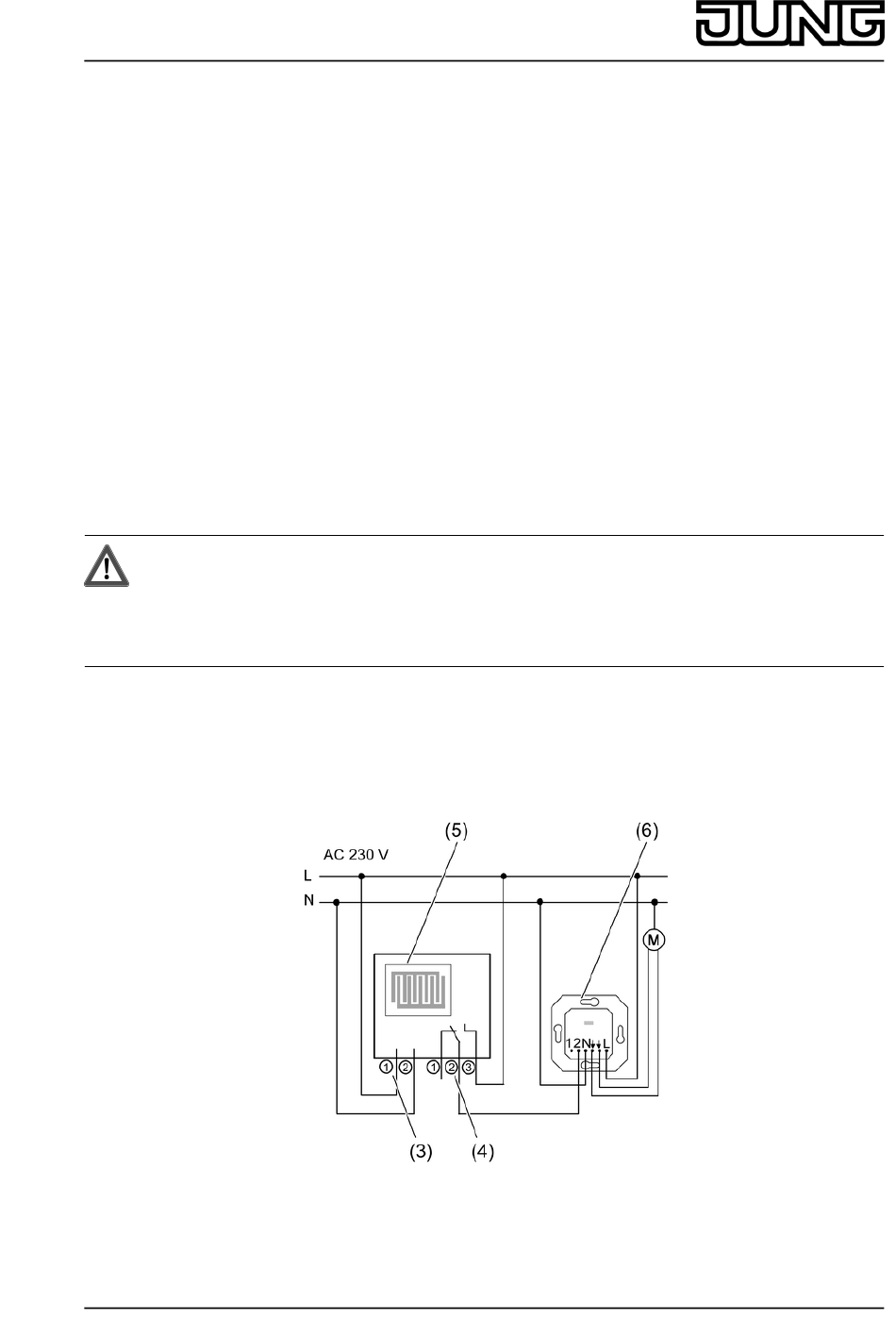

Figure 2: Exemple de raccordement du détecteur de pluie à la commande de store (6)
