Capteur vent / soleil
Capteur vent / soleil
Capteur vent
Art. N° : 17 W
Capteur soleil
Art. N° : 17 S
Instructions d'utilisation
1 Consignes de sécurité
Le montage et le raccordement d'appareils électriques doivent être effectués par des électriciens
spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire l'intégralité de la notice et la respecter.
La présente notice fait partie intégrante du produit et doit être conservée par le client final.
2 Conception de l'appareil
Capteur de vent :
(1) Boîtier, moitiés gauche et droite
(2) Arbre articulé
(3) Coupelle
Capteur solaire :
(4) Capot de protection
(5) Bornes de raccordement
(6) Raccord vissé PG 9
3 Fonction
Usage conforme
- Capteurs de mesure de données météorologiques
- Destinés à un raccordement à un convertisseur pour l'évaluation des signaux du capteur
- Montage en extérieur, par ex. sur des murs de maison, sans support supplémentaire
Caractéristiques produits
- Capteur de vent :
pour la protection contre les dégâts occasionnés par des tempêtes sur des stores, des volets roulants et des
stores bannes à commande électrique
- Capteur solaire :
pour la protection du soleil et la commande automatique de stores, volets roulants et stores bannes à commande
électrique
0024009600
2
1
3

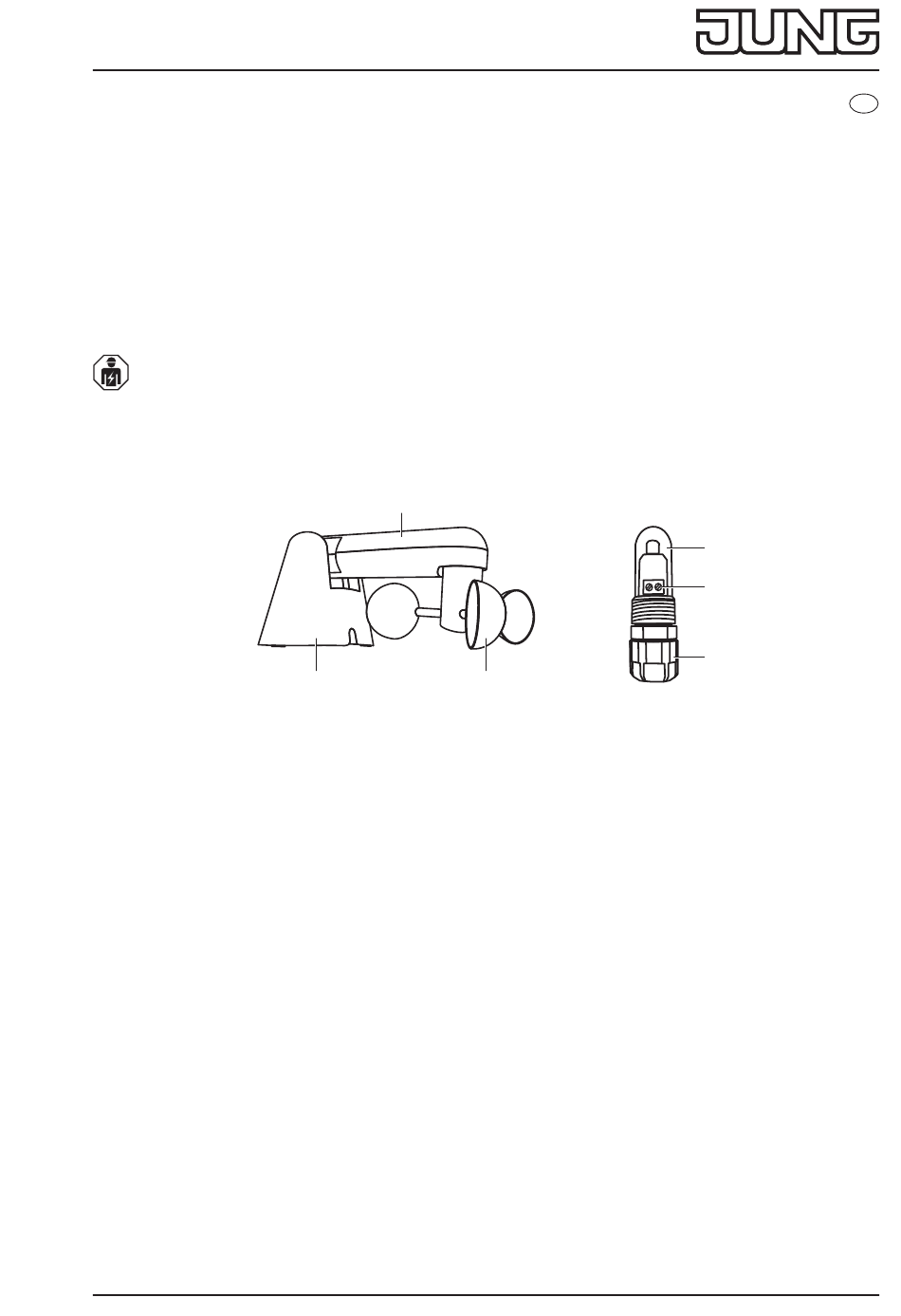

Fig. 1 et 2: Conception de l'appareil
1 / 3
FR
4
5
6
01.04.2025
