Jung 17 UR Instructions D'utilisation
Liens rapides
Convertisseur avec capteur de pluie
Convertisseur avec capteur de pluie
Art. N° : 17 UR
Instructions d'utilisation
1 Consignes de sécurité
Le montage et le raccordement d'appareils électriques doivent être effectués par des électriciens
spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire l'intégralité de la notice et la respecter.
La présente notice fait partie intégrante du produit et doit être conservée par le client final.
2 Conception de l'appareil
6
5
4
Convertisseur
Connexions 24 V DC :
(1) Capteur de pluie + [S+]
(2) Capteur de pluie – [S–]
(3) Sorties de relais du conducteur de phase [11]
(4) Sortie de relais pour contact à ouverture [12]
(5) Sortie de relais pour contact à fermeture [14]
Connexions 230 V AC :
(6) Conducteur de phase [L]
(7) Conducteur neutre [N]
Capteur
(8) Adaptateur
(9) Équerre de montage
(10) Couvercle du boîtier
(11) Raccord vissé PG 11
0024009200
7
L
N
on
hold
2s
12
14
S+
S–
12
14
11
1
2
3

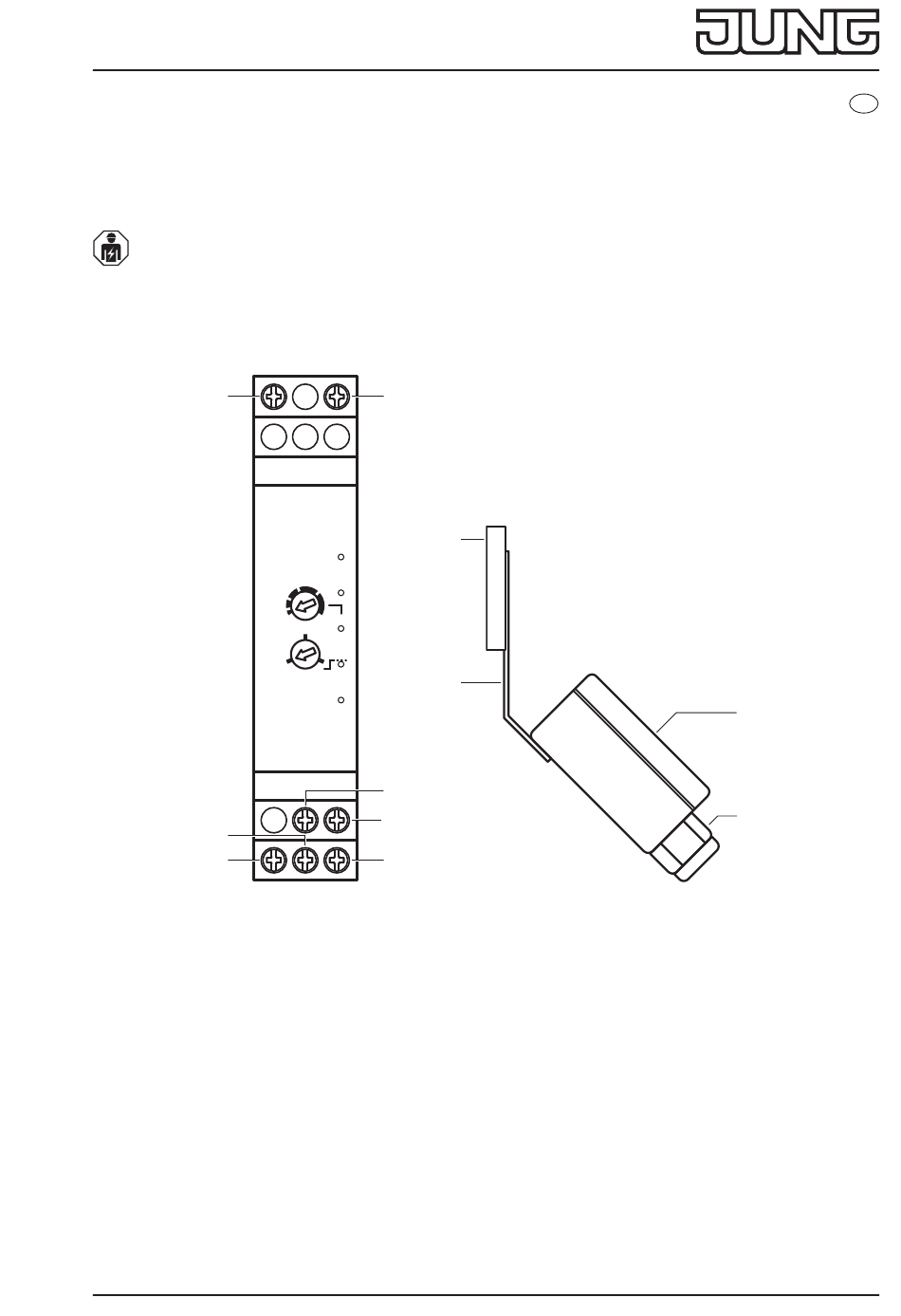

Fig. 1 et 2: Conception de l'appareil convertisseur et capteur
8
9
1 / 4
FR
10
11
25.04.2025
