DB-6i DMX Splitter
Description de l'appareil
Caractéristiques
Le DB-6i DMX Splitter est un répartiteur DMX 6 canaux :
• Entrée d'alimentation : 230V C.A. / 50Hz
• Consommation : 5W
• Entièrement compatible RDM
• Boîtier : Métal avec finition en peinture poudrée
• Entrée / sortie de données : Connecteur Neutrik XLR à 3 broches + connecteur de données RJ45
• Communication : DMX ou DMX+RDM (interchangeable)
• Grâce aux connecteurs RJ45, il est parfaitement adapté aux installations permanentes.
• Protocoles : RDM, DMX-512 (1990)
• Fusible : F1A / 250 V 5 x 20 mm
• Dimensions : 482 x 145 x 44 mm (l x L x H)
• Poids : 2 kg

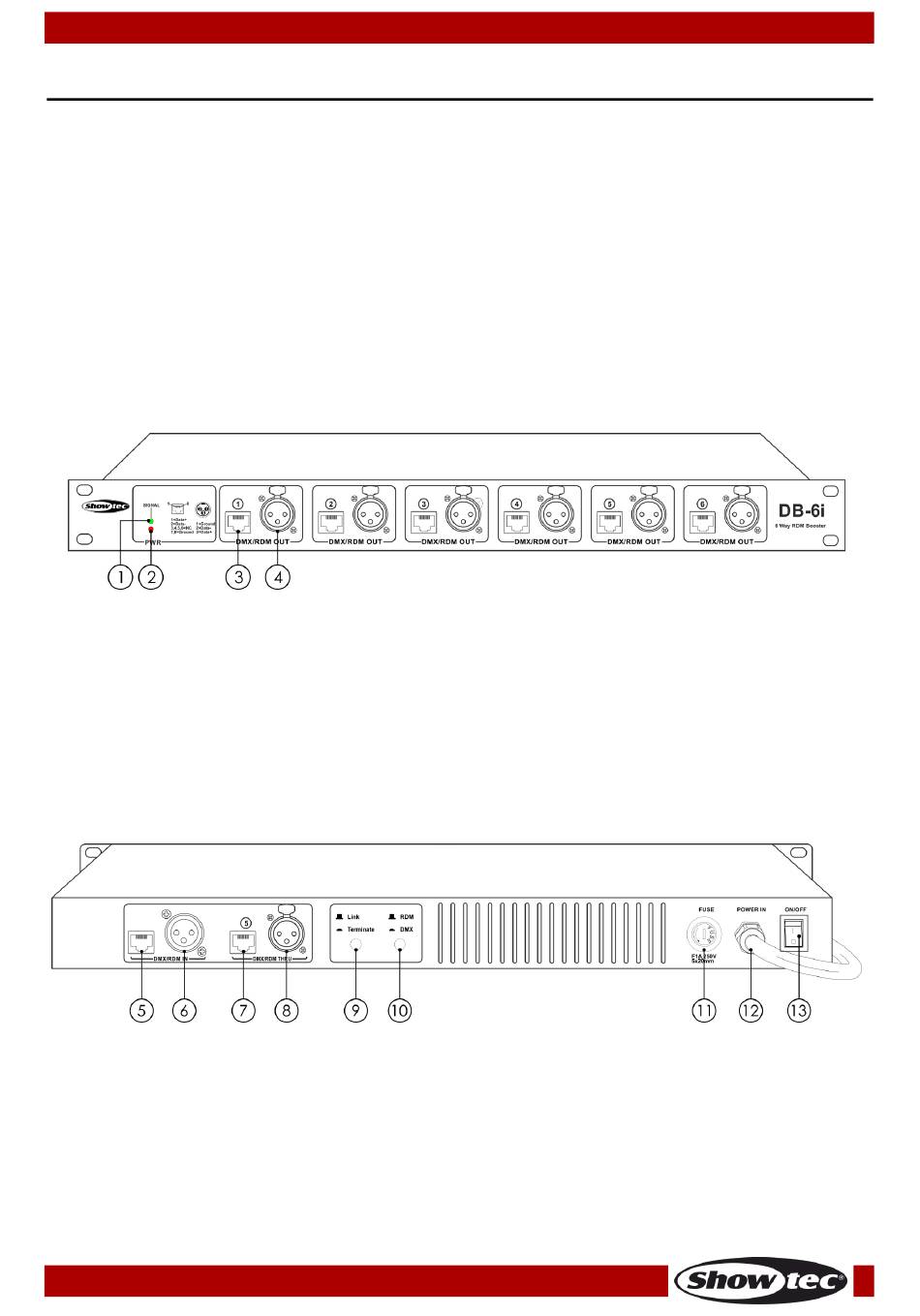

Avant
01) Témoin LED du signal
Indique si l'unité reçoit un signal
02) Témoin LED d'alimentation
Indique si l'unité est en marche ou éteinte.
03) 6 sorties RDM via RJ45
04) 6 sorties DMX
Panneau arrière
05) Entrée RDM via RJ45
06) Entrée DMX
07) RDM Thru via RJ45
08) DMX Thru
09) Link/Terminate (connecter/arrêter)
10) RDM/DMX
11) Fusible : F1A / 250 V 5 x 20 mm
12) Entrée d'alimentation :
13) ON / OFF
Code commande : 50784
6
Schéma 01
Schéma 02
