Sommaire des Matières pour SHOWTEC DB-6i

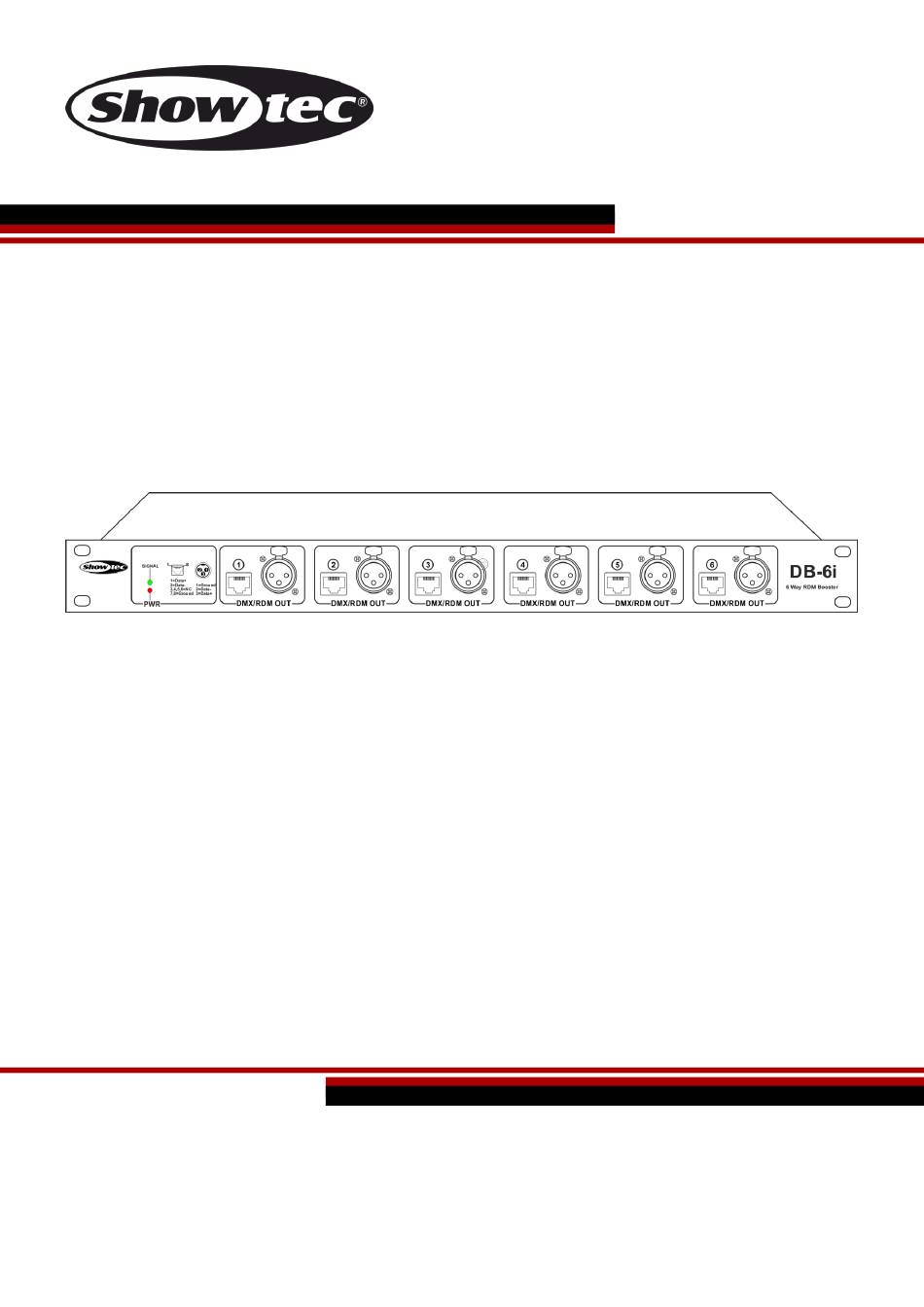

- Page 1 MANUEL FRANÇAIS DB-6i DMX Splitter Code commande : 50784 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
DB-6i DMX Splitter Tables des matières Avertissement ..................................2 Instructions pour le déballage ........................... 2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Branchement au secteur ............................4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Avant .................................... -
Page 3: Avertissement
Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : DB-6i DMX Splitter de Showtec Câble d'alimentation (1,5 m) ... - Page 4 À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. L’utilisateur est responsable du positionnement et du fonctionnement corrects du DB-6i DMX Splitter. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
-
Page 5: Conditions D'utilisation
DB-6i DMX Splitter Conditions d’utilisation Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 1 mètre. -
Page 6: Instructions De Retour
DB-6i DMX Splitter Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. -
Page 7: Description De L'appareil
DB-6i DMX Splitter Description de l’appareil Caractéristiques Le DB-6i DMX Splitter est un répartiteur DMX 6 canaux : • Entrée d’alimentation : 230V C.A. / 50Hz • Consommation : 5W • Entièrement compatible RDM • Boîtier : Métal avec finition en peinture poudrée •... -
Page 8: Installation
DB-6i DMX Splitter Installation Retirez tout le matériel d'emballage du DB-6i DMX Splitter. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Mettez l’équipement en sécurité dans un rack de 19 pouces. Branchez tous les câbles. -
Page 9: Configuration Dmx Temporaire
DB-6i DMX Splitter Configuration DMX temporaire Schéma 03 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Configuration RDM (RJ45) permanente Schéma 04 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 50784... -
Page 10: Connexion De L'appareil
DB-6i DMX Splitter Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre... -
Page 11: Entretien
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec DB-6i DMX Splitter ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’unité... -
Page 12: Dépannage
02) LED. Rapportez le DB-6i DMX Splitter à votre revendeur Showtec. 03) Un effet lumineux ne répond pas au DB-6i DMX Splitter : vérifiez l’adresse DMX de l’appareil et celle du contrôleur et assurez-vous qu’elles correspondent. Veillez à ce que les branchements soient corrects. - Page 13 DB-6i DMX Splitter S’applique à Machines Variateurs Problème Effets Solution(s) à fumée et Contrô- d’intensité lumi- à neige leurs / poursuite neux Extinction Vérifiez l’interrupteur de réinitialisation thermique du ventilateur. • automatique. Le faisceau est • trop intense ou Nettoyez le système optique ou remplacez la lampe.
- Page 14 DB-6i DMX Splitter -Nettoyez le ventilateur. Assurez-vous que les orifices d’aération du panneau de contrôle et la lentille frontale ne sont pas obstrués. Pas de sortie -Allumez l’air conditionné. lumineuse. Les réglages de l’alimentation ne correspondent pas à la tension et à...
-
Page 15: Spécifications Du Produit
DB-6i DMX Splitter Spécifications du produit Modèle : DB-6i DMX Splitter Alimentation : 230V C.A. / 50Hz Consommation électrique : 5W : Fusible : F1A / 250 V 5 x 20 mm Dimensions : 482 x 145 x 44 mm (l x L x H) -
Page 16: Dimensions
DB-6i DMX Splitter Dimensions Code commande : 50784... -
Page 17: Remarque
DB-6i DMX Splitter Remarque Code commande : 50784... - Page 18 ©2015 Showtec...
