8.6. Installer le bloc d'appui
.
Faites glisser le bloc d'appui sur la
dernière barre de la clôture verticale, au
point le plus éloigné de la barrière
SECTOR.
2. Déterminez la bonne hauteur pour le
bloc d'appui en le glissant de haut en
bas sur la barre de la clôture verticale.
3. Le bloc d'appui peut être coupé pour le
raccourcir à l'extrémité, selon les
contours de la surface sur laquelle il
sera posé.
4. Une fois la bonne hauteur déterminée,
percez un trou de 5 mm dans la clôture
verticale et les tubes du bloc d'appui.
5. Rivetez le bloc d'appui sur la jupe
verticale de chaque côté.
Un meilleur ajustement de la hauteur du
bloc d'appui peut être effectué en
desserrant l'écrou de blocage sur la
butée ajustable
Finer adjustment to the height of
the foot assembly can be made
loosening the locknut on the
adjustable endstop.
6. Vissez la butée à l'intérieur ou à
l'extérieur, puis resserrez l'écrou de
blocage.
Bloc d'appui

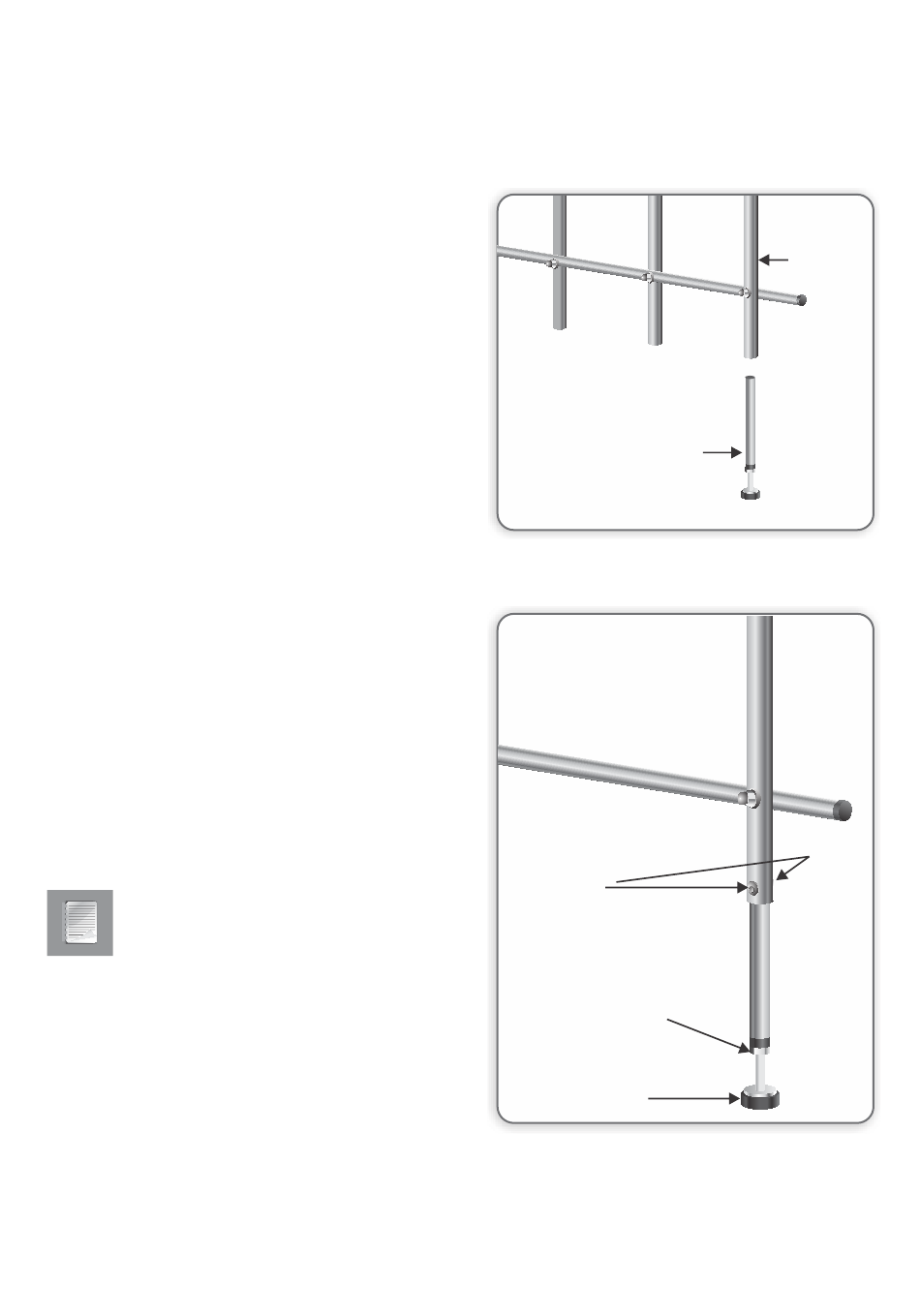

IMAGE 17. INSTALLER LE BLOC
Riveter
chaque côté
Écrou de blocage
Butée
ajustable
IMAGE 18 : COUPER LA CLÔTURE
page 12
dernière
barre de la
clôture
verticale
D'APPUI
AU CARRÉ
