3 capteurs au maximum peuvent être raccordés entre eux avec une simple conduite de raccordement. Le 4ième capteur
doit être raccordé par l'intermédiaire d'un compensateur. Jusqu'à 3 capteurs suuplémentaires peuvent être raccordés
à la suite du compensateur, avec une simple conduite de raccordement entre eux. Les tubes d'entrée et sortie doivent
parvenir aux capteurs par le plus court chemin. Le Tableau 1 présente les diamètres de tubes ainsi que les débits à
travers les capteurs recommandés pour différents schémas de raccord:
Nombre de capteurs
1
5
6
8
9
10
12
Tableau 1: Diamètres de tubes recommandés
Tous les composants d'un système solaire doivent être rendus étanches avec attention et doivent être résistants au
glycol et aux températures jusqu'à 160°C.
Pour les raccords d'entrée/sortie, nous recommandons l'utilisation de tubes flexibles en acier inoxydable KOMBIFLEX,
ou de tubes en cuivre raccordés par soudure. Ne jamais utiliser de tube en plastique pour les raccords d'entrée/
sortie car ils ne satisfont pas aux spécifications des systèmes solaires.
Les tubes raccordés aux capteurs peuvent passer par des cheminées exitantes, des conduites d'aération ou des
rainures dans un mur. Afin d'éviter d'importantes pertes thermiques par convection, les conduites ouvertes doivent être
fermées correctement. La dilatation thermique doit aussi être prise en compte et les tubes munis de compensateurs ou
autres éléments de compensation. Les tubes doivent être reliés à la prise de terre.
Les tubes du système solaire doivent être recouverts d'isolation thermique de type AEROFLEX, afin que la dissipation
thermique des tubes n'affectent pas l'efficacité globale du système solaire. L'isolation thermique doit être résistante
à des températures jusqu'à 160 °C. Pour les tubes extérieurs, une protection UV est essentielle ainsi que la non
déliquescence du matériau. Pour les tubes intérieurs, l'isolation thermique doit être au moins d'épaisseur 13mm, pour
les tubes extérieurs d'au moins 19 mm.
6. Insertion d'une sonde de température
• insérer la sonde de température à la sortie du dernier capteur, dans le doigt de gant en T ou en X du raccord (voir Fig. 26)
• utiliser un câble retors 2x1 mm², non blindé, séparé des câbles d'alimentation. Sa longueur maximum ne doit pas
dépasser 100m. Minimiser le nombre de boitiers électriques.
Longueur jusqu'à 25m : section 0.25 mm²
Longueur jusqu'à 50m : section 0.5 mm²
Longueur jusqu'à 100m : section 1.0 mm²
• la résistance thermique et mécanique du câble doit être adaptée à l'environnement qu'il traverse.
Schéma de raccord
1 x 1
1 x 5 en série
2 x 3 en parallèle
2 x 4 en parallèle
3 x 3 en parallèle
5 x 2 en parallèle
4 x 3 en parallèle

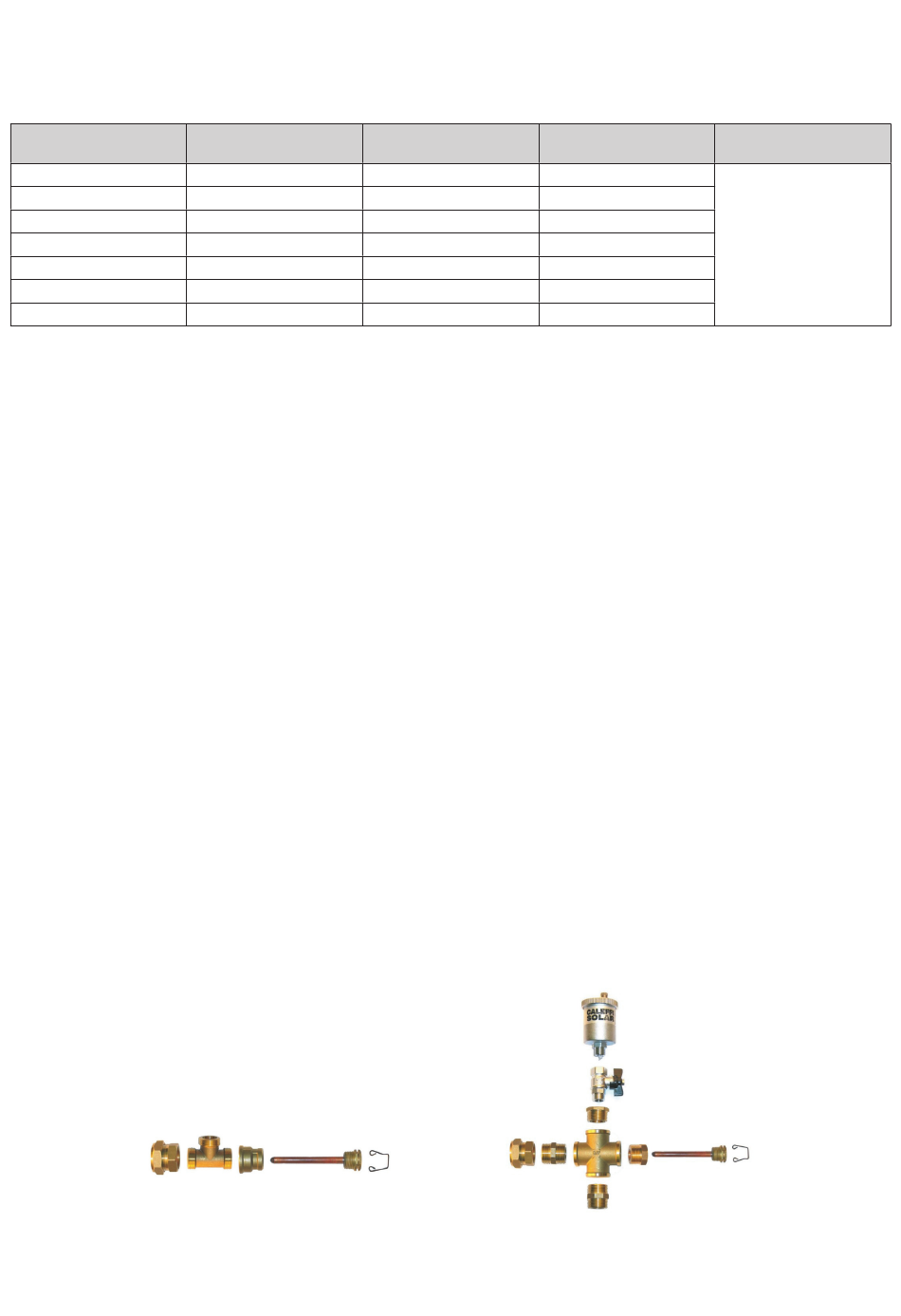

Fig. 26: Insertion d'une sonde de température
Débit Tubes de raccordement
2 l/min
10 l/min
12 l/min
16 l/min
18 l/min
20 l/min Cu 28 x 1,5
24 l/min Cu 28 x 1,5
- 19 -
Longueur maximum des
Cu 18 x 1 Maximum 50 m, tubes
d'entrée et de sortie
Cu 18 x 1
Cu 18 x 1
Cu 22 x 1
Cu 22 x 1
tubes
compris
