5. Raccordement hydraulique

5.1 Raccordement des capteurs

Le montage des capteurs se fait suivant les instructions du chapitre 2.5. Fixer le premier capteur puis placer le capteur
suivant près du premier en maintenant un espace suffisant. Puis visser les conduites de raccordement aux raccords
des deux capteurs en faisant glisser le deuxième capteur le plus près possible du premier. Maintenir la conduite de
raccordement à l'aide d'une clé pour éviter de la faire pivoter et serrer les écrous.
Procéder de la même manière pour le raccordement des autres capteurs. N'appliquer l'isolation sur les conduites
de raccordement qu'après un test de pression réussi.

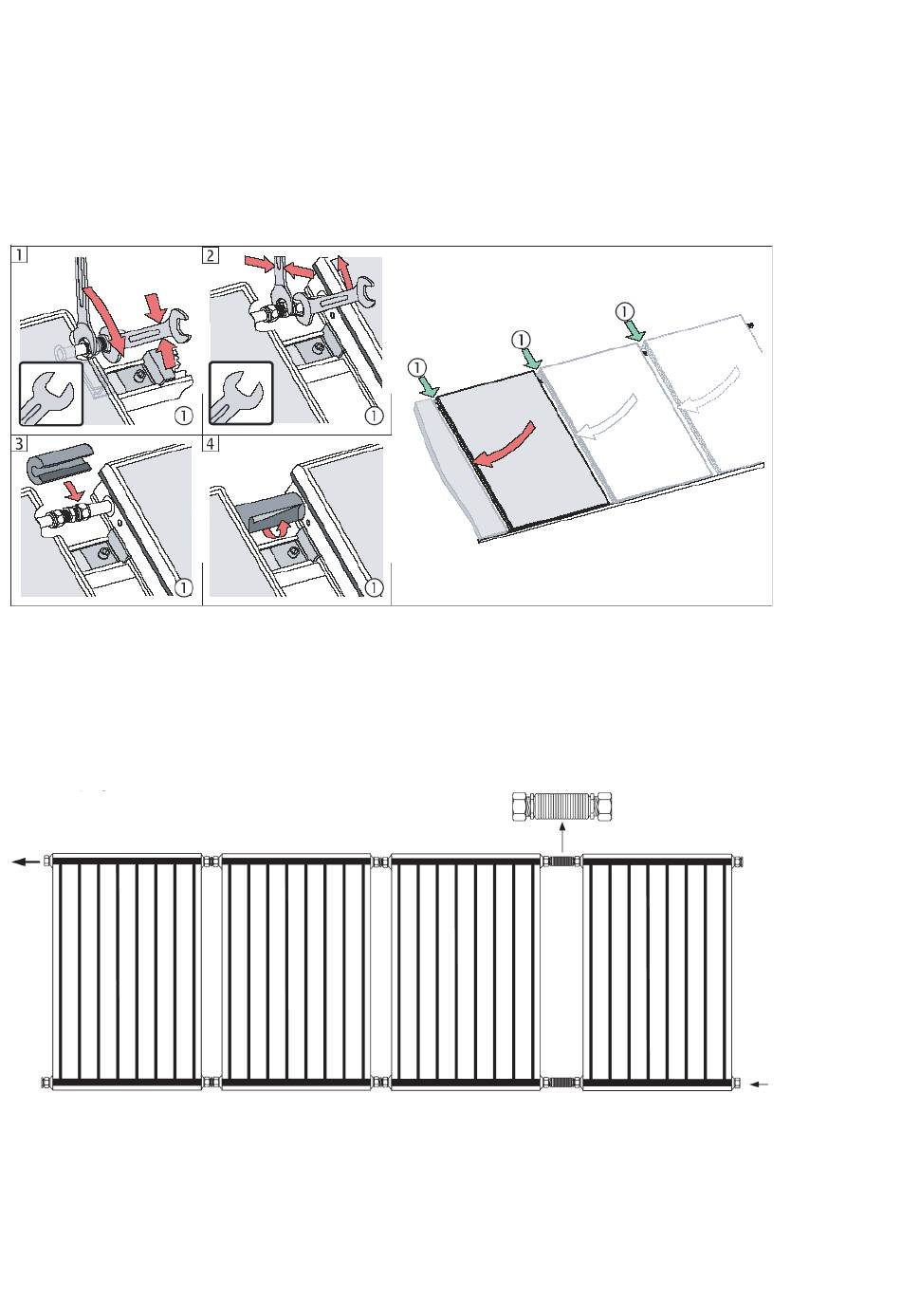

Fig. 23: Raccordement de deux capteurs (la figure montre le raccordement supérieur, la même procédure s'applique au
raccordement inférieur)
5.2 Méthode de raccordement
Compensateur
Bouchon
Sortie
Bouchon
Entrée
Fig. 24: Raccordement de capteurs
- 18 -
