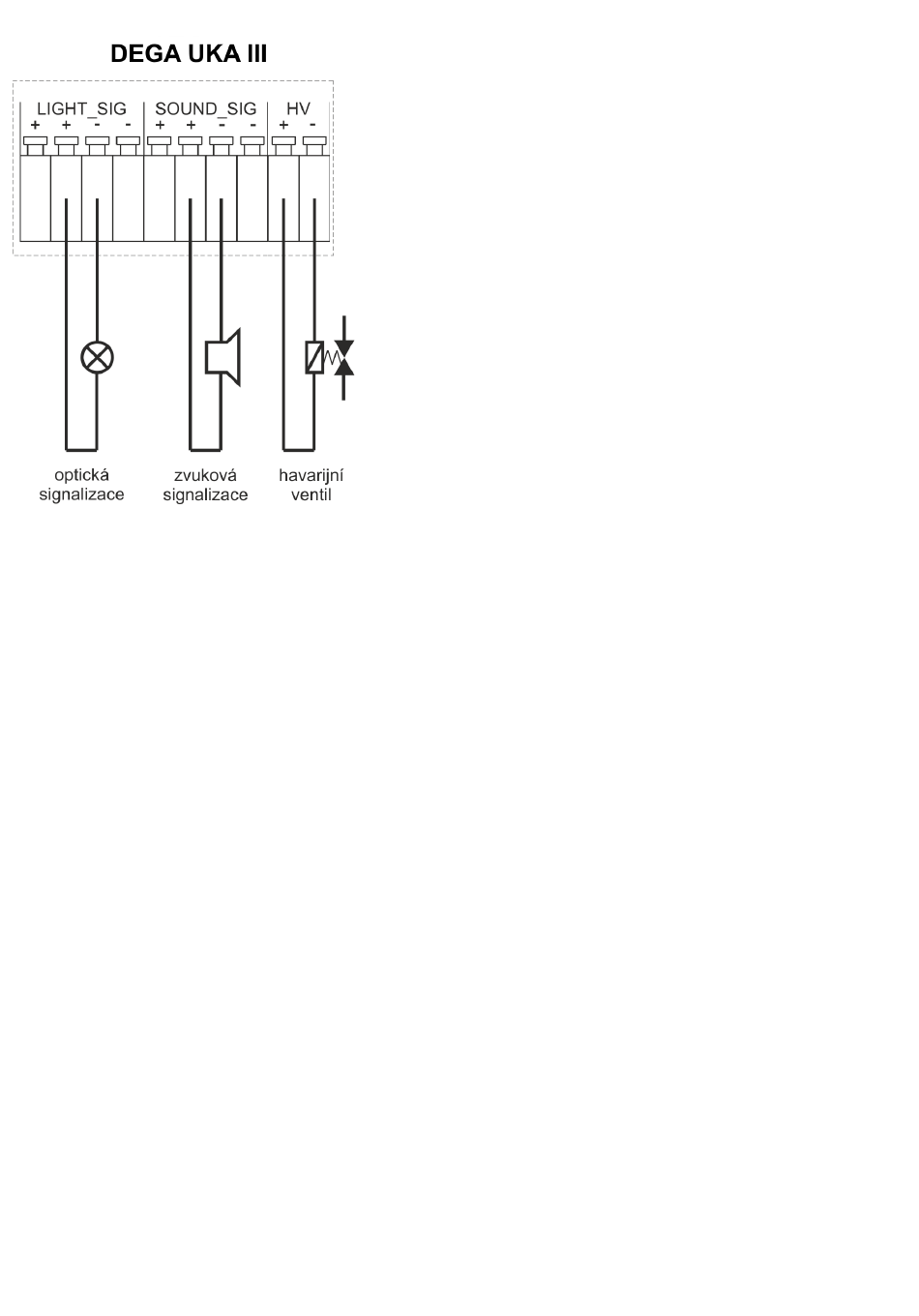

Raccordement de la signalisation optique et acoustique et de la vanne d'urgence
4.
Sélection de la tension d'alimentation et de la charge de courant maximale
5.
Tension d'alimentation 230V AC
La charge de courant maximale du panneau de commande est de 430 mA. Ce courant est utilisé pour alimenter les détecteurs
connectés et la signalisation optique et sonore connectée aux bornes "LIGHT_SIG" et "SOUND_SIG".
Exemple : nous avons 4 capteurs connectés avec une consommation de 60mA, nous avons 190mA pour alimenter la signalisation optique et
sonore (I=430-4x60)
Tension d'alimentation 24V DC
La consommation de l'électronique du panneau de commande est de 200 mA. Le courant maximum aux bornes "+24V
IN/OUT" est de 8A. La charge de courant maximale des sorties individuelles aux bornes "LIGHT_SIG" et "SOUND_SIG" est de
4A.
Exemple : nous avons 4 détecteurs connectés avec une consommation de 60 mA. Le panneau de commande a une consommation de
200mA. Pour l'alimentation de la signalisation optique et sonore, nous avons 7,46A (I=8000-300-4x60).
Les informations sur la consommation des différents capteurs et composants pour la signalisation optique et acoustique sont
indiquées dans les manuels respectifs.
Ne jamais connecter une alimentation 24V et 230V en même temps.
Relais de sortie
6.
Chaque relais peut être configuré en usine pour s'activer sur le nombre et la combinaison arbitraires d'événements suivants :
4 niveaux d'alarme de fuite de gaz, PEL, STEL, 2 niveaux de défaillance du détecteur de température, inondation, défaillance
du panneau de contrôle.
Après l'activation du relais, les fonctions de sortie suivantes peuvent être configurées : marche au repos, arrêt au repos,
marche/arrêt cyclique, désactivation automatique des sorties après un certain temps ou après avoir appuyé sur un bouton.
La configuration spécifique du relais peut être obtenue à partir du protocole de configuration fourni avec le panneau de
commande.
Sortie 4-20mA
7.
Le circuit 4-20 mA transmet la concentration la plus élevée mesurée par les capteurs connectés.
6
