Modèle à 20...30 V DC
1
5
6
2.2.6. Montage du capteur
Refermer le boîtier en plaçant le couvercle sur la partie inférieure. Le couvercle doit se
clipser et vous devez entendre un « clic » à droite et à gauche.
Station météorologique Suntracer KNX basic • Version: 11.11.2021 • Sous réserve de modifications techniques.
2
3
Cran
12
Installation et mise en service
4

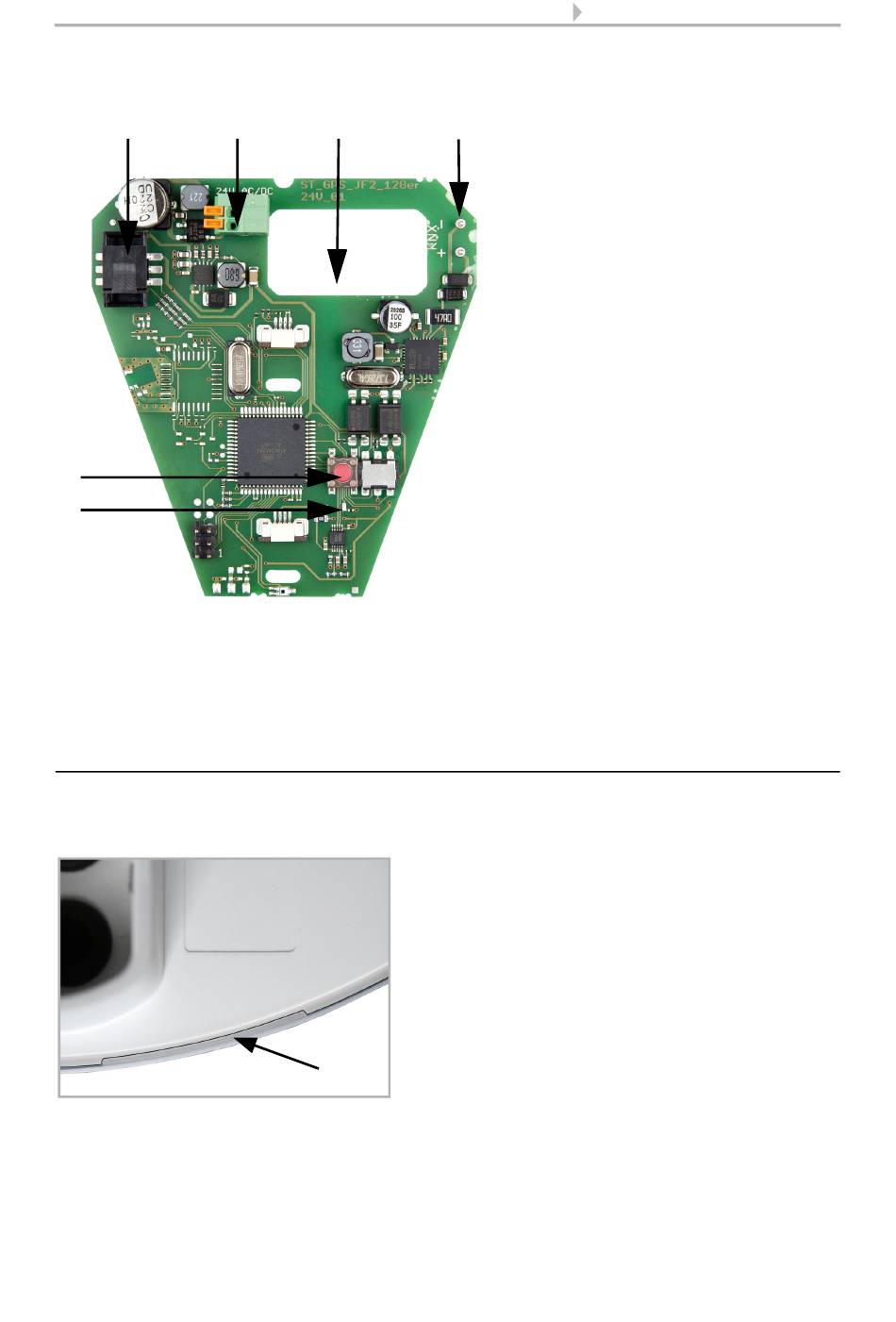

Fig. 14
1
Connexion pour le câblage
vers le détecteur de précipita-
tions dans le couvercle du boî-
tier
2
Borne à tension de ressort ali-
mentation en courant (20...30
V DC). Conducteurs massifs
jusqu'à 1,5 mm² ou aux con-
ducteurs à fils fins. Configura-
tion des bornes indépendante
de la polarité (+/- ou -/+)
3
Ouverture pour le câble de
l'alimentation en courant et le
câble de bus
4
Connexion borne KNX +/-
5
Testeur pour la programmati-
on de l'appareil
6
LED de programmation
Fig. 15
Prenez garde que le couvercle et la partie in-
férieure soient correctement clipsés ! Le
schéma montre le boîtier fermé, vue du bas.
