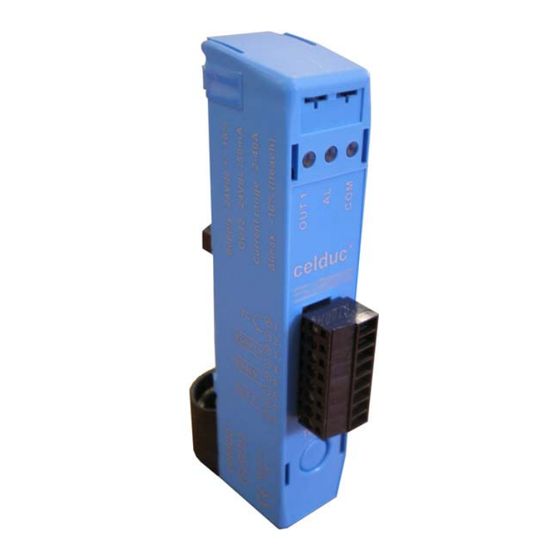

Celduc ECOM0010 Mode D'emploi

Régulateur de Température Intégré
à un contacteur statique de puissance.
→ ECOM : Module intégrant un régulateur de température, une mesure de courant
et une interface de communication par liaison série RS485.
ECOM : Temperature controller, current monitor and RS485 communication
interface in one unit, combined with a Solid State Relay.
→ ECOM est la solution la plus compacte du marché qui intègre la dernière
technologie de mesure et de contrôle.
Le module ECOM est clipsable sur un contacteur statique celpac
en 22.5mm ou SUM en 45mm.
Cette solution est la réponse aux besoins de réduction des coûts de câblage
et de la taille des armoires électriques.
The ECOM is the most compact solution available on the market that offers the
latest measuring and control technology.
®
Pluggable on a celpac
or SUM with a pitch of 45mm.
It can answer the needs of cost reduction of electrical cabinets (smaller), PLC
(less analogue and digital I/O's) and wiring (bus communication).
The solution for space reduction and wiring simplification !
→ Régulateur de température avec entrée thermocouple isolée avec algorithme de
régulation PID-Auto-adaptatifs ou manuel et diagnostic intégré.
Temperature controller with insulated thermocouple input, loop and heater break
alarms, heating and cooling PID with autotuning ...
→ Mesure de courant jusqu'à 50A avec transformateur d'intensité.
Current monitoring and alarms up to 50A built with current transformer.
→ Liaison série RS485 / Modbus RTU .
RS485 communication with MODBUS RTU
→ Entrée isolée pour Thermocouples J, K, T, E.
Insulated inputs for J, K, T, E thermocouples
→ Sorties auxiliaires paramétrables : alarme, chaud, froid, pilotage d'un relais statique triphasé.
Auxiliary output for heating, cooling, alarm or to control a 3 phase Solid State Relay.
→ Un contrôle précis permet de répondre aux exigences de nombreuses applications telles que l'extrusion & l'injection
plastique, l'emballage, les équipements pour la fabrication du verre et pour l'industrie des semi-conducteurs,
des machines à souder à la vague et fours professionnels de cuisine,
The control accuracy can fit the requirements of various application fields like extrusion or injection plastic moulding,
packaging, drying ovens, glass tempering furnaces, semiconductor industry ovens and dryers, reflow soldering
machines, cooking ovens, ....
→ Contrôle par trames MODBUS ou par logiciel spécifique "LabSoftView" développé en collaboration avec la société
PIXSYS. D'autres logiciels configurables sur les systèmes programmables d'interfaces homme/machine (IHM) sont
aussi disponibles chez PIXSYS.
Configuration with MODBUS frames or by a specific "LabSoftView" Software designed in co-operation with the company
PIXSYS. Other software are also available on programmable systems like HMI Touch-ScreenPanel of PIXSYS company.
Proud to serve you
All technical caracteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
celpac
Temperature Controller combined
with Power Solid State Relays.
relais SSR type SU and SUL with a pitch of 22.5mm
®
2G
®
type SU, SUL
celduc
r e
S/COM/ECOM0010/B/05/09/2013
page 1 / 6F/GB
ECOM0010
l a i s
®
