LED Navion
Luminaria Para Área O Sitio Instrucciones De Instalación
TM
SEGURIDAD
Este accesorio debe cablearse según el Código Nacional
Eléctrico y los códigos y ordenanzas locales aplicables.
Se requiere una conexión a tierra adecuada para
garantizar la seguridad personal. Observe con atención
el procedimiento de conexión a tierra en la sección de
instalación.
ADVERTENCIA
Asegúrese de que la alimentación esté APAGADA antes
de iniciar la instalación o de intentar realizar el
mantenimiento. Riesgo de incendio/descarga eléctrica.
Si no está califi cado, consulte con un electricista.
• RIESGO DE DESCARGA ELÉCTRICA: Corte la
alimentación desde el fusible o el disyuntor antes
de realizar tareas de instalación o mantenimiento.
• RIESGO DE QUEMADURAS: Corte la alimentación
y permita que el accesorio se enfríe antes de realizar
el mantenimiento.
• RIESGO DE LESIONES PERSONALES: El accesorio
puede dañarse y/o volverse inestable si no se instala
correctamente. Ajuste todos los componentes del
accesorio según los valores de torque recomendados.
No eleve el polo en su lugar asegurando el dispositivo
de elevación al accesorio de iluminación o al brazo de
montaje.
Instrucciones De Instalación
Herramientas Necesarias
Trinquete, toma de 1,43 cm (9/16"), destornillador de
hoja plana, herramientas para cableado eléctrico.
Instalación
1.
Con el alojamiento apoyado en una superficie suave
y uniforme, abra la puerta de acceso liberando los
cerrojos laterales. Puede extraer la puerta
abriéndola a aproximadamente 130° y elevándola
sobre la bisagra. FIG. 1
2.
Utilizando un toma de 1,43 cm (9/16"), afloje los
4(cuatro) pernos de montaje de la abrazadera del
tubo lo suficiente como para permitir que el brazo
de montaje (no incluido) se deslice dentro de los
pasos de nivelación. FIG. 2
3.
Cierre la puerta de acceso. Eleve el alojamiento
a su lugar, vuelva a abrir la puerta de acceso, y
coloque el extremo del brazo de montaje en los
pasos de nivelación de manera que el alojamiento
quede nivelado. Debe tener cuidado para que el
brazo no golpee accidentalmente los componentes
internos. Para evitar posibles daños en el accesorio,
asegúrese de que el alojamiento esté nivelado de
8
LED Navion
Luminaria Para Área O Sitio Instrucciones De Instalación
TM
IMPORTANTE
Lea Antes De Instalar El Accesorio.Conserve Para
Referencia Futura.
Estas instrucciones no tienen por objetivo cubrir todos
los detalles o variaciones del equipo, los
procedimientos o procesos descriptos, ni proveer
directivas para gestionar cualquier posible contingencia
durante la instalación, el funcionamiento o el
mantenimiento.Cuando necesite información adicional
para satisfacer un problema que no tenga la cobertura
sufi ciente para el objetivo del usuario, comuníquese con
su representante más cercano. NOTA: Las
especifi caciones y dimensiones están sujetas a cambios
sin previo aviso.
GARANTÍA/RESPONSABILIDAD
Consulte en www.cooperlighting.com para obtener
información actual sobre la Garantía Limitada y las
Limitaciones de Responsabilidad.
adelante hacia atrás y desde los lados colocando un
nivel en una superficie plana en la parte superior
del alojamiento.
4.
Utilizando un enchufe de 1,43 cm (9/16"), ajuste los
cuatro (4) pernos de montaje de la abrazadera del
tubo a 21,7-24 Nm (16-18 pies-lbs). FIG. 2

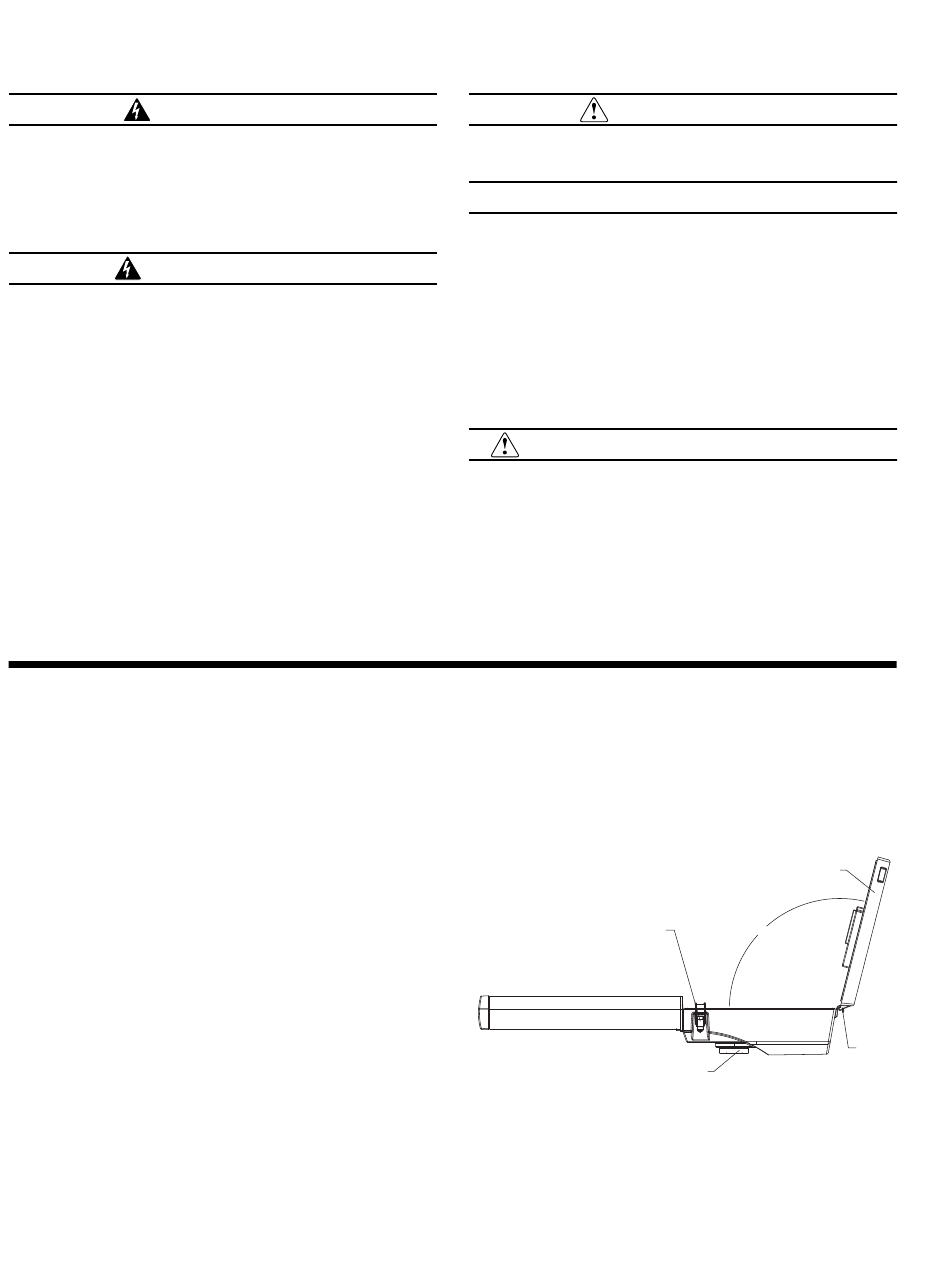

FIG. 1
Cerrojo
Receptáculo de fotocontrol opcional
IMI-812 ADH140462 www.eaton.com
NOTA
Puerta
120°
Bisagra
