SÉCURITÉ
Le câblage du luminaire doit être conforme au Code
national de l'électricité, les lois et ordonnances locales
en vigueur. Une mise à la terre adéquate est requise afi n
d'assurer votre sécurité. Respectez soigneusement la
procédure de mise à la terre du chapitre d'installation.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est coupée
avant de commencer l'installation ou de procéder à tout
entretien. Risque d'incendie ou de décharge électrique.
Si vous n'êtes pas qualifi é, consultez un électricien.
• RISQUE DE DÉCHARGE ÉLECTRIQUE - Débranchez
la source d'alimentation en enlevant le fusible ou
en déclenchant le disjoncteur avant l'installation ou
l'entretien.
• RISQUE DE BRÛLURE - Débranchez la source
d'alimentation et laissez refroidir le luminaire avant de
procéder à son entretien.
• RISQUE DE BLESSURES - Ce luminaire peut
s'endommager s'il n'est pas installé correctement ou
s'il est instable. Serrez tous les composants du
luminaire selon les valeurs de couple recommandées.
Ne maintenez pas le poteau en place en le sécurisant
avec un dispositif de levage au luminaire ou au bras
de montage.
Installation Instructions
Tools Required
Cliquet, douille de 14,3 mm (9/16 po), tournevis à tête
plate, outils pour fi ls électriques.
Installation
1.

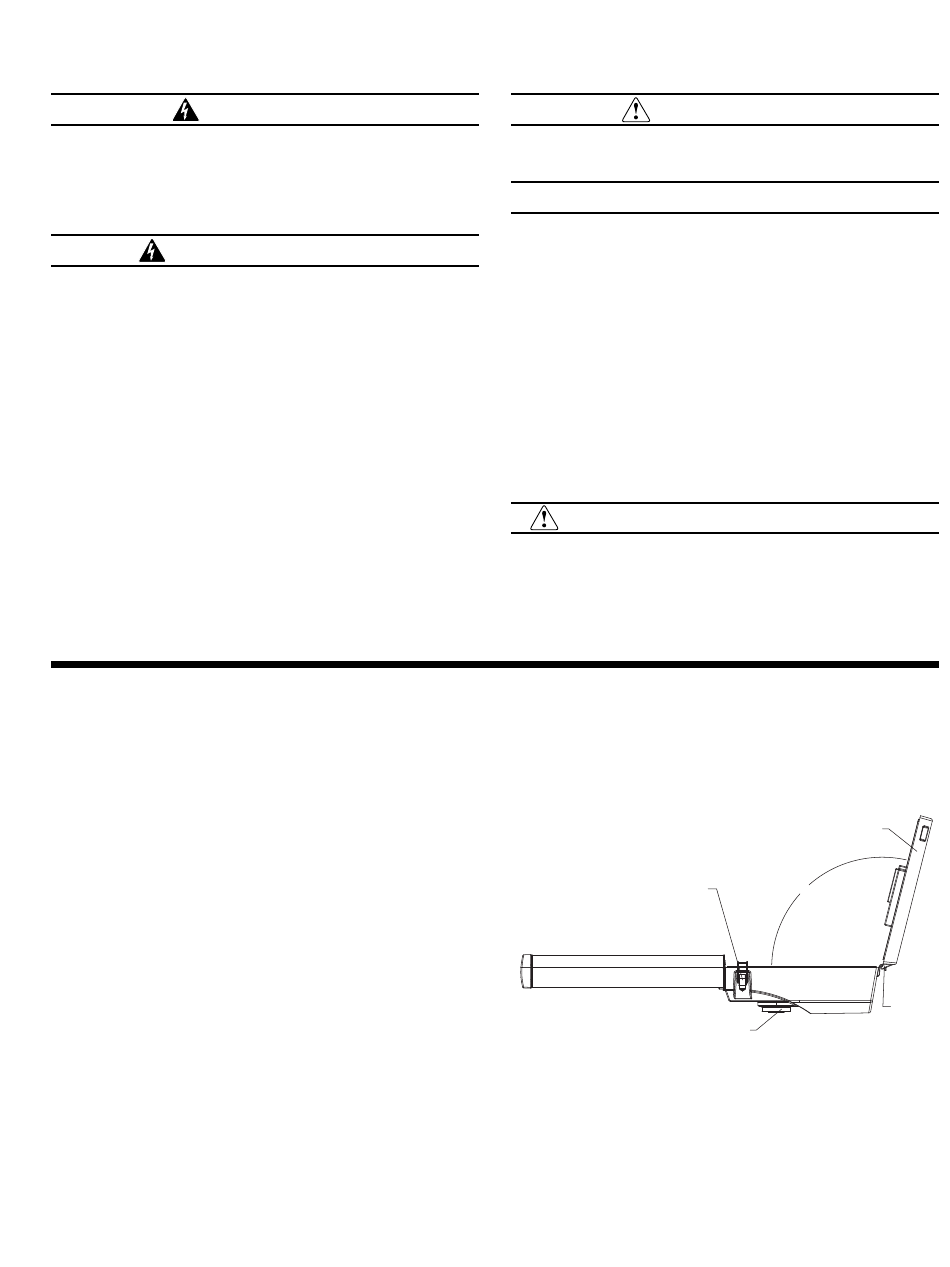

Déposez le boîtier sur une surface lisse et douce et
ouvrez la porte d'accès en dégageant le verrou. Vous
pouvez enlever la porte en l'ouvrant sur environ
130° et en la soulevant hors de la charnière.
2.
Avec la douille de 14,3 mm (9/16 po), desserrez
suffi samment les quatre (4) boulons de montage de
la bride de serrage pour permettre le glissement du
bras de montage (non fourni) sur les échelons de
mise à niveau.
ll. 2
I
3.
Fermez la porte d'accès. Soulevez le boîtier, ouvrez
à nouveau la porte d'accès et placez l'extrémité du
bras sur les échelons de mise à niveau. Le boîtier
doit être de niveau. Faites attention que le bras
ne heurte pas accidentellement des composants
internes. Pour éviter que le luminaire s'abîme,
vérifi ez que le boîtier est de niveau dans tous les
sens (de l'avant vers l'arrière et d'un côté à l'autre),
en posant un niveau sur une partie plane du dessus.
DEL Navion
Luminaire Directionnel Instructions D'installation IMI-812 ADH140462 www.eaton.com
TM
Del Navion
Luminaire Directionnel Instructions D'installation
TM
Lisez ce document avant d'installer le luminaire.
Conservez-le pour consultation ultérieure.
Ces instructions ne couvrent pas toutes les
caractéristiques et variantes de l'équipement, des
procédures ou des procédés décrits, et ne parent pas à
toutes les
éventualités pouvant survenir lors de l'installation,
du fonctionnement ou de l'entretien de l'appareil.
Si des renseignements additionnels sont nécessaires
afi n de résoudre un problème insuffi samment décrit
pour l'utilisation, veuillez communiquer avec votre
représentant le plus près de chez vous.
REMARQUE: Les caractéristiques techniques et les
dimensions sont sujettes à modifi cations sans préavis.
GARANTIE ET RESPONSABILITÉ
Visitez le site www.cooperlighting.com pour obtenir les
renseignements de la garantie limitée et les limitations
de responsabilité.
4.
À l'aide d'une douille de 14,3 mm (9/16 po), serrez
les quatre (4) boulons de montage à collier de
serrage selon un couple de 22 à 24 N·m (16 à 18
pi-lb)
ll. 2
I
ll. 1
I
ll. 1
I
IMPORTANT
NOTE
Verrou
120°
Réceptacle d'interrupteur
photo-électrique en option
Porte
Charnière
5
