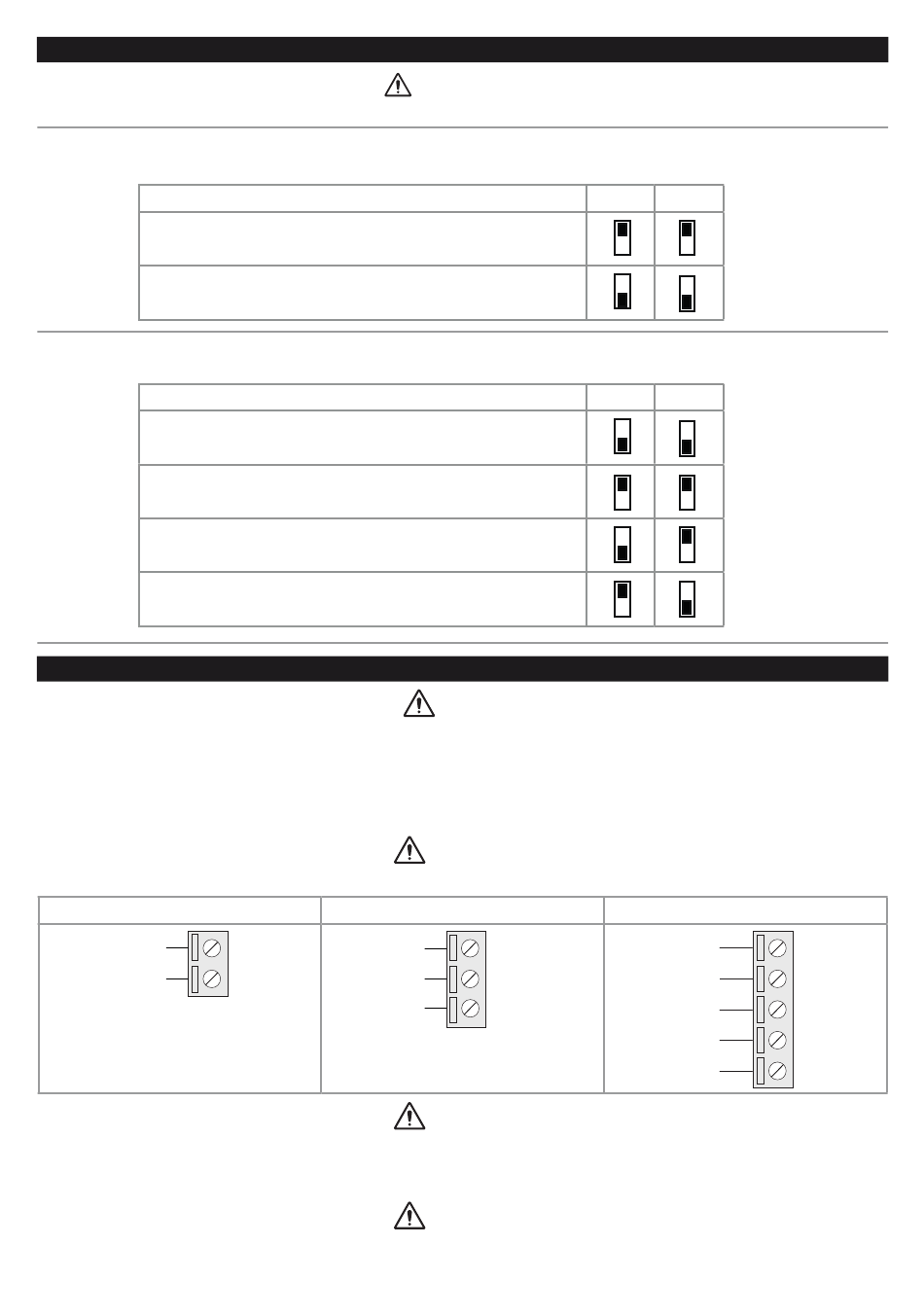

RÉGLAGE COMMUTATEUR DIP
Les réglages des commutateurs DIP ne sont lus qu'au moment de la phase de démarrage. Effectuer un redémarrage après chaque modification.
COMMUTATEUR DIP SW1 :
Grâce au commutateur DIP SW1, vous pouvez configurer la polarisation du bus relatif au port RS485.
Pour effectuer la polarisation du bus sur RS485, les deux
sélecteurs du DIP SW1 doivent être réglés sur ON
Pour NE PAS effectuer la polarisation du bus sur RS485, les
deux sélecteurs du DIP SW1 doivent être réglés sur OFF
COMMUTATEUR DIP SW2 :
Grâce au commutateur DIP SW2, vous pouvez définir la configuration IP du dispositif :
Pour obtenir la configuration à partir de la mémoire flash, les
deux sélecteurs du DIP SW2 doivent être réglés sur OFF
Pour réinitialiser le dispositif sur des réglages d'usine, les deux
DIP SW2 doivent être réglés sur ON
Pour imposer l'adresse IP du dispositif sur la valeur standard
des produits Ethernet SENECA : 192.168.90.101
Réservé
BRANCHEMENTS ÉLECTRIQUES
Éteindre le module avant de brancher les entrées et les sorties.
Pour répondre aux exigences d'immunité électromagnétique :
- utiliser des câbles blindés pour les signaux ;
- brancher le blindage à une prise de terre spécifique pour l'instrument ;
- espacer les câbles blindés des autres câbles utilisés pour les installations de puissance (transformateurs, onduleurs, moteurs, etc.).
N'utiliser que des conducteurs en cuivre ou en aluminium plaqué cuivre ou AL-CU ou CU-AL.
ALIMENTATION
Vca / Vcc
Vca / Vcc
Il est nécessaire de protéger la source d'alimentation
contre les pannes éventuelles du module à l'aide
d'un fusible ayant des dimensions appropriées.
Le dispositif ne peut être alimenté qu'à partir d'un bloc d'alimentation avec un circuit électrique à énergie limitée max.
40 Vcc/28 Vca selon CAN/CSA-C22.2 No 61010-1-12/UL Norme N° 61010-1 (3
2 selon CSA 223/UL1310.
Ce sont des dispositifs de type ouvert et étant destinés à être installés dans un boîtier/panneau d'extrémité qui assure une
protection mécanique et une protection contre la propagation du feu.
MI00472-4-FR
DESCRIPTION
DESCRIPTION
PORT SÉRIE RS485
A (+)
8
B (-)
9
GND
MANUEL D'INSTALLATION
AVERTISSEMENT
ATTENTION
ATTENTION
1
2
3
ATTENTION
édition) chapitre 6.3.1/6.3.2 et 9.4 ou classe
e
ATTENTION
DIP 1
DIP 2
DIP 1
DIP 2
PORT SÉRIE RS232
GND
RTS
Tx
CTS
Rx
3
4
5
6
7
4/4
