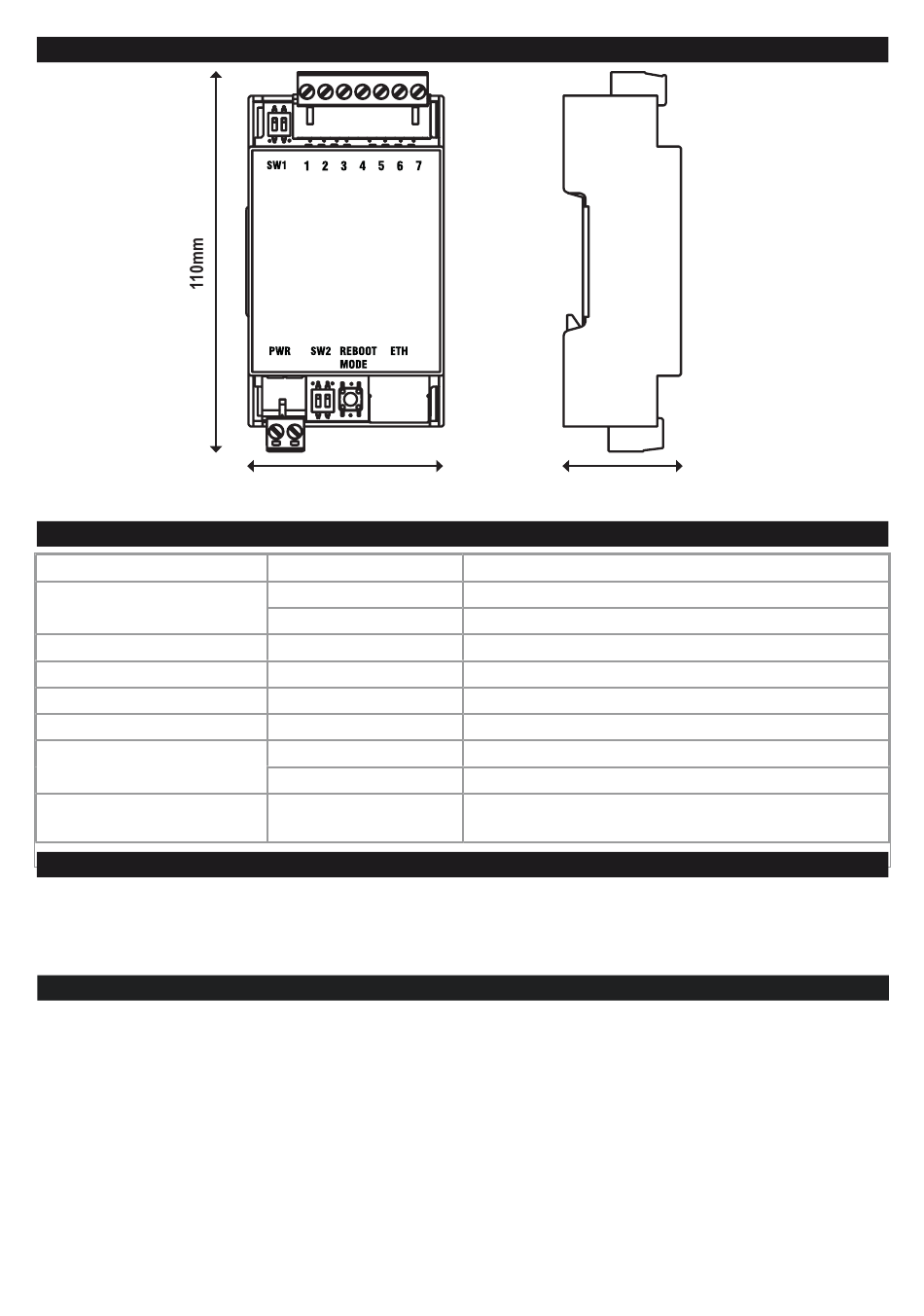

SCHÉMA DU MODULE
Poids : 80g ; Boîtier : Matériel PC/ABS autoextinguible UL94-V0, couleur noire.
SIGNALISATION PAR LED SUR LA PARTIE FRONTALE
LED
PWR
TX
RX
ETH ACT (jaune)
ETH LNK (verte)
COM
(Uniquement la version R-KEY-LT-P)
COM+PWR
(Uniquement la version R-KEY-LT-P)
CONFIGURATION DU DISPOSITIF
Le dispositif peut être intégralement configuré grâce serveur Web intégré. Les outils de programmation et/ou de configura-
tion du produit ainsi que l'ensemble des manuels peuvent être téléchargés par l'intermédiaire d'un QR-CODE figurant sur la
couverture. Consulter le manuel de L'UTILISATEUR pour de plus amples informations.
ADRESSE IP AUX PARAMÈTRES D'USINE
L'adresse IP aux paramètres du module est statique : 192.168.90.101
MI00472-4-FR
53mm
ÉTAT
Allumée
Clignotante
Clignotante
Clignotante
Clignotante
Clignotante
Clignotante
Éteinte
Clignotante
MANUEL D'INSTALLATION
32mm
Signification des LED
Le dispositif est alimenté avec IP attribué
IP non attribué
Transmission des données sur port RS232/RS485
Réception des données sur port RS232/RS485
Transit des paquets sur port Ethernet
Le port Ethernet est connecté
Communication Profinet active
Communication Profinet absente
Serveur Web actif / Profinet inactif
2/4
