Première mise en service
Branchement des haut-parleurs
Le téléviseur sera livré de l'usine sans haut-parleur. Vous disposez de
plusieurs possibilités pour brancher des haut-parleurs à votre appareil.
Un système de haut-parleur Loewe qui se monte au-dessous de l'appareil
et se branche à la prise du Systemspeaker est disponible comme acces-
soire pour des dimensions d'appareil déterminées
informations, veuillez vous référer à la notice de montage du système de
haut-parleurs Loewe Stereospeaker I Sound.
Si vous souhaitez utiliser d'autres haut-parleurs, il est possible de brancher
deux haut-parleurs (min. 4 Ohm / min. 20W Sinus) via les prises de haut-
parleurs (borne à vis) du téléviseur.
Des systèmes de haut-parleurs ou des enceintes actives peuvent être
branchées via le raccordement AUDIO LINK.
La procédure de configuration et de raccordement des systèmes de haut-
parleurs et d'enceintes actives vous sera décrite à partir de la page 119.

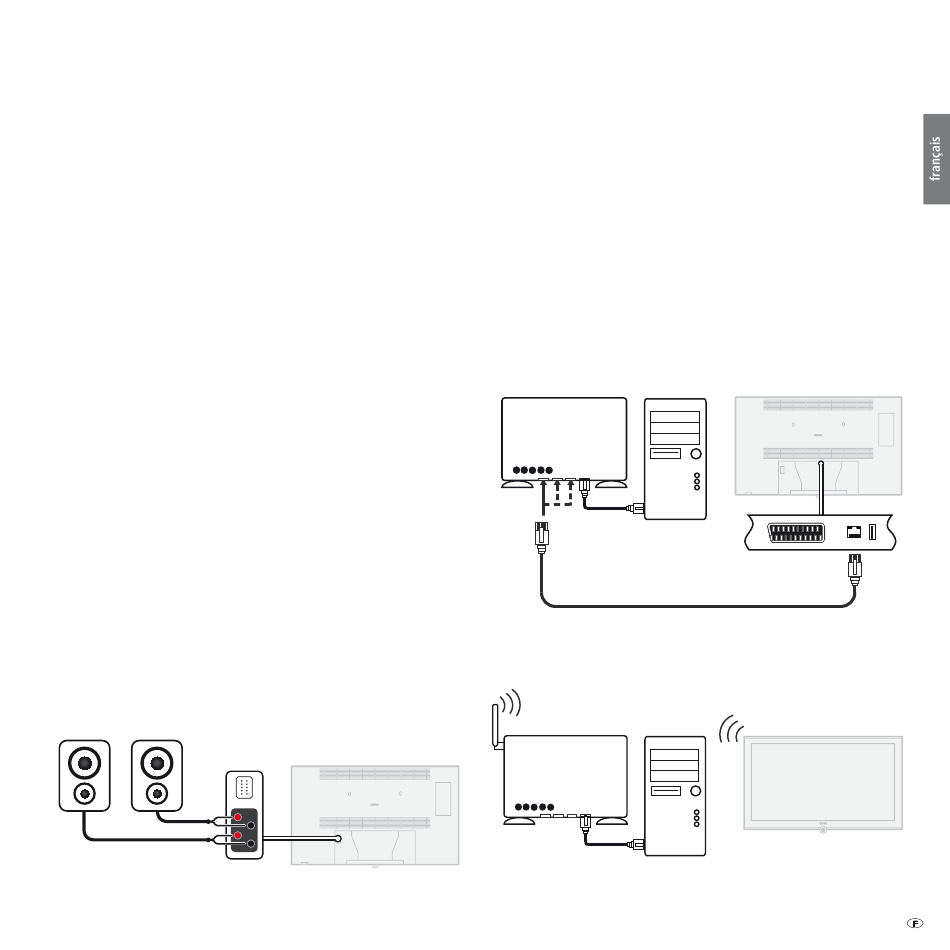

Branchement des haut-parleurs externes sur les bornes à vis
Pour brancher les haut-parleurs, veuillez éteindre le téléviseur avec l'inter-
rupteur réseau, et tirez la fiche réseau.
Le pontage sur la prise du Systemspeaker doit être branché ou rester
branché.
Les câbles de raccordement sont branchés aux haut-parleurs et posés.
Tournez les 4 bornes à vis d'environ 2 à 3 tours dans le sens inverse des
aiguilles d'une montre. Les ouvertures de raccordement pour les câbles des
haut-parleurs sont ainsi libérées.
Veillez à ce qu'aucune extrémité de câble ouverte ne se trouve à l'intérieur
de l'appareil lors du branchement. Évitez les courts-circuits entre toutes les
bornes à vis.
Insérez les câbles de raccordement (max. 1,5mm
les bornes à vis de couleur correspondante (rouge sur rouge, noir sur noir).
Observez également les désignations de raccordement du haut-parleur à
droite (Right) et à gauche (Left), ainsi que les signes apposés, « + » égale
rouge et « – » égale noir (voir illustration).
Veillez à ce que l'isolation des câbles ne soit pas coincée par inadvertance.
Serrez les bornes à vis dans le sens des aiguilles d'une montre.
Branchement du téléviseur au réseau domestique
Vous pouvez raccorder votre téléviseur au réseau domestique avec un
câble (Ethernet, Powerline) ou si existant
(WLAN). Pour de plus amples informations sur Powerline, veuillez vous
adresser à votre revendeur.
(1
. Pour de plus amples
Pour la configuration des adaptateurs réseau, cf. page 67.
➠ Le téléviseur ne doit en aucun cas être raccordé simultanément par
Exemple de connexion avec câble
Branchez la prise LAN de votre téléviseur au commutateur LAN/routeur
de votre réseau domestique à l'aide d'un câble réseau (disponible dans
les magasins spécialisés).
) des haut-parleurs sous
2
Exemple de connexion sans fil
Vous pouvez raccorder le téléviseur au réseau domestique via une connexion
sans fil par le biais de l'antenne WiFi à l'intérieur de l'appareil.
Pour les possibilités d'équipement et d'extension, se référer à la page 146.
(1
une liaison filaire et par une connexion sans fil au même réseau (p.ex.
routeur), cela pourrait entraîner de sérieuses perturbations dans son
fonctionnement !
Switch LAN / routeur LAN
Serveur
domestique,
par ex. PC
(1
Routeur WiFi
Serveur
domestique, par ex. PC
ou via une connexion sans fil
(1
Téléviseur
Téléviseur
19 -
