Ultra Beam UB20 Manuel page 7

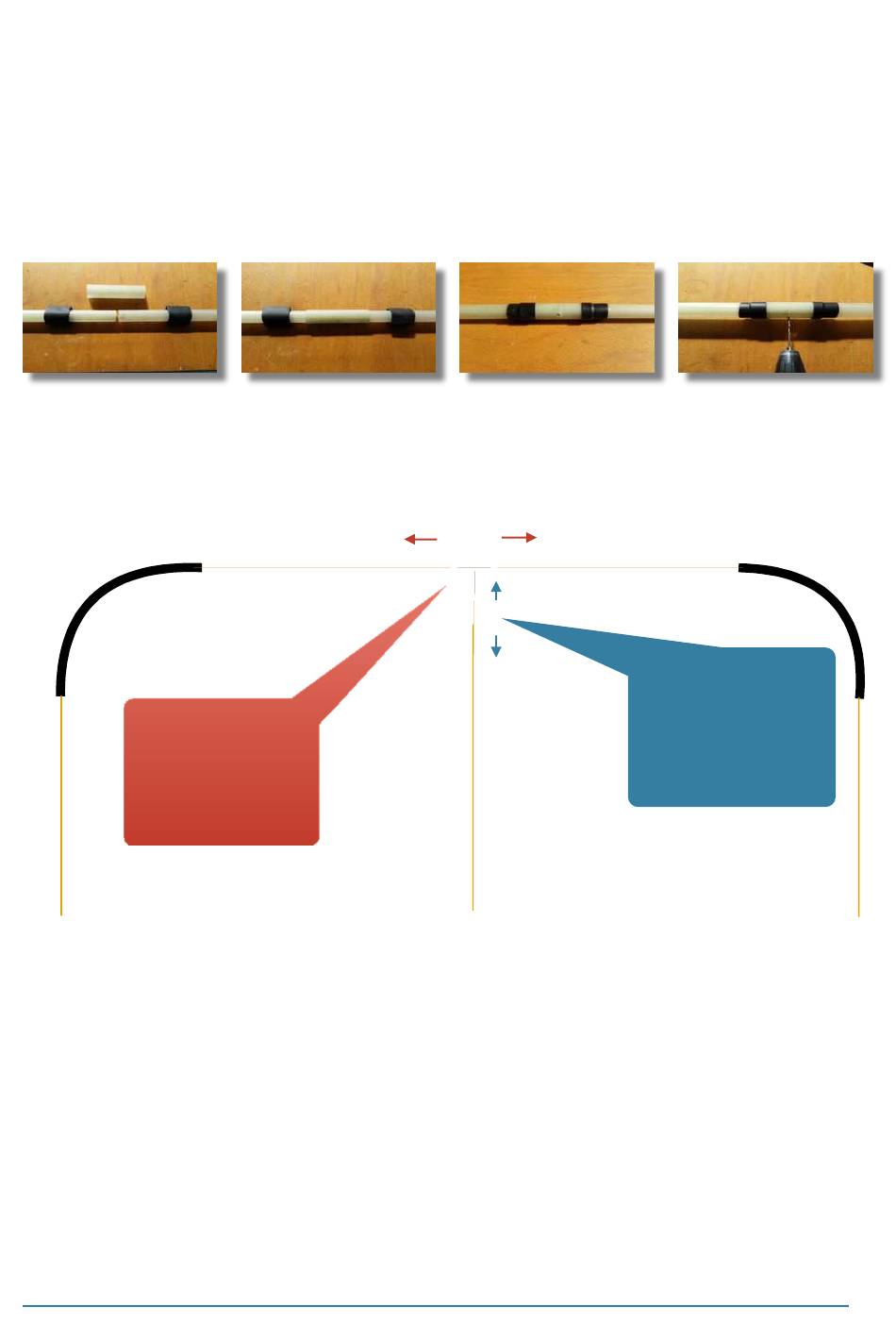

Relier les tubes de 1400 mm, en plaçant les petits tubes de 10 cm exactement à la moitié du
raccord (Fig.4-5). Faire coulisser les gaines sur les raccords et chauffer jusqu'à obtenir la
température correcte (Fig. 6).
Percer un petit trou de 2-3 mm sur le même axe, au centre dans les deux raccords (Fig. 7).
REMARQUE : il est important de vérifier que les trous sont orientés vers le bas avant de chauffer
les gaines qui maintiennent l'ensemble de l'élément latéral sur les courbes.
Fig. 4
régler dans le sens des
flèches, pour que
l'élément central soit
parallèle aux éléments
......................................................................................................
Insérer le tube du T à l'extrémité de l'élément central de l'antenne.
Le tube est suffisamment long pour y faire coulisser l'élément, ce qui permet de procéder à un
réglage télescopique dans la direction des flèches, permettant ainsi de régler la position exacte
du T, de telle sorte que l'ensemble de l'élément latéral apparaisse parfaitement linéaire (critère
esthétique uniquement) ; un éventuel alignement imparfait ne compromettra en aucune manière
le bon fonctionnement de l'antenne.
Une fois que l'on a trouvé le point exact, appliquer la gaine thermo-rétractable à l'extrémité de
l'élément télescopique.
Déplacer en direction latérale le T inséré à l'intérieur de l'élément latéral dans le sens des
flèches >. Pour régler le parallélisme entre les éléments de l'antenne, il n'est pas nécessaire de
bloquer le T sur l'élément, on peut aussi le laisser libre de coulisser, de cette manière, celui-ci
trouvera toujours sa position naturelle.
Fig. 5
FIXATION RÉGLAGE SUPPORT « T »
externes
Fig. 6
7
Fig. 7
Régler dans le sens des
flèches afin d'aligner
l'élément latéral avant de
fixer le raccord
<
