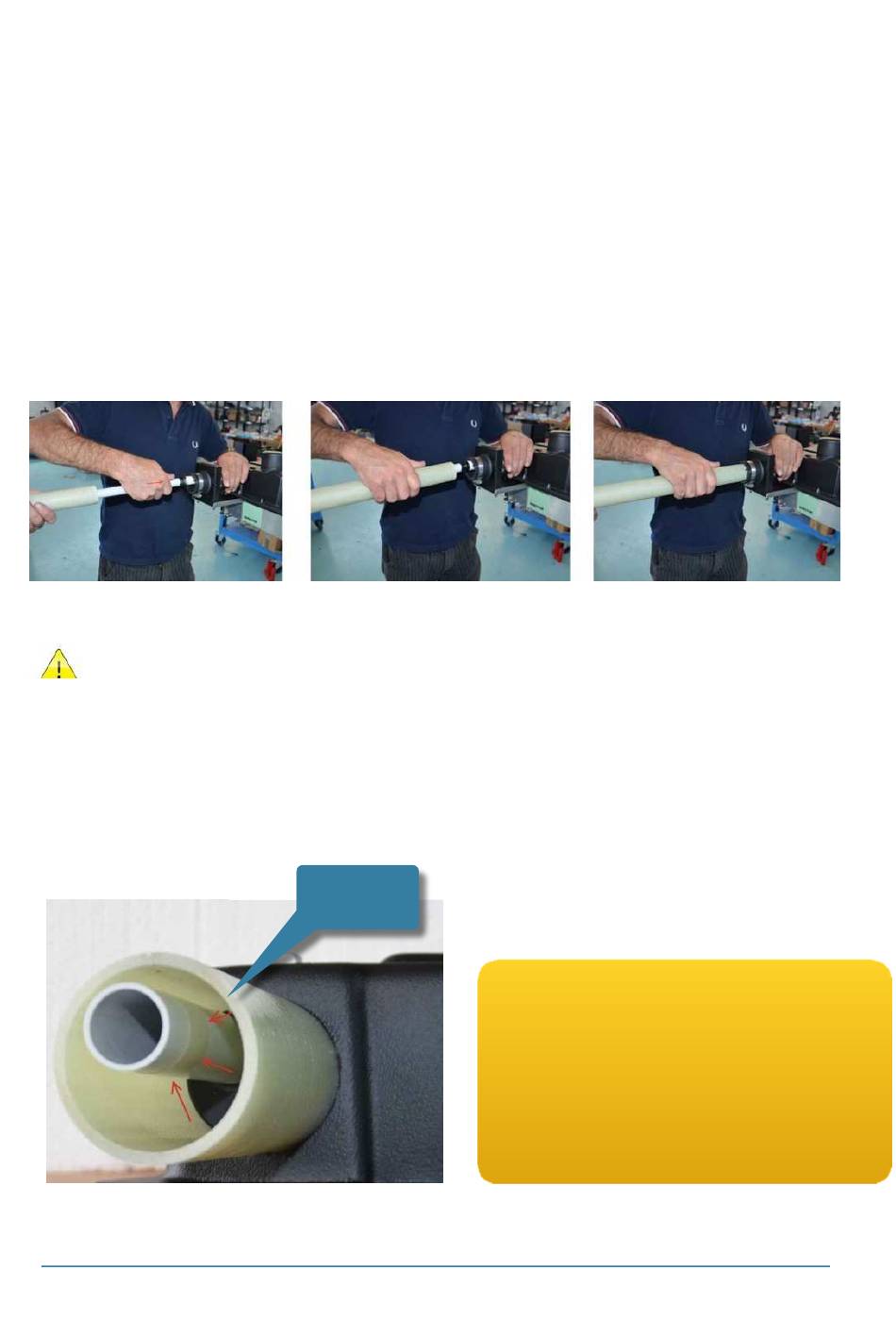

INSTALLATION ÉLÉMENTS SUR UNITÉ MOTRICE
Avant d'introduire les éléments dans l'unité motrice, il faut fixer le tube de guidage en PVC.
Au cours de cette opération, il faut que l'élément demeure aligné avec le moteur ; si votre
installation de montage ne le permet pas, il est absolument indispensable de bénéficier de l'aide
d'une autre personne, qui soutiendra l'élément au cours de l'introduction du tube de guidage.
Le tube en PVC se trouvant à l'intérieur du moteur contient un ruban adhésif à double
face, appliqué au cours de la phase de construction, lequel maintiendra solidement en
place le raccord au fil du temps (Fig. 4).
Insérer le tube en PVC jusqu'à ce qu'il atteigne son insertion maximale (Fig. 1).
Insérer l'élément télescopique dans l'unité motrice jusqu'à la butée (Fig.2-3) et resserrer
le collier de serrage du manchon en caoutchouc.
Fig.1
Remarque importante :
Il est nécessaire de procéder attentivement au montage des tubes de guidage.
Dans le cas d'un éventuel détachement, même d'un seul des tubes, le ruban de cuivre se
pliera inévitablement, ce qui compromettra le bon fonctionnement de l'unité motrice.
...........
Fig. 4
Fig.2
Ruban
adhésif
double-face
4
Fig.3
REMARQUE :
Les procédures relatives à l'installation des tubes
de guidage sont communes à tous les modèles
avec des éléments repliés.
- 2 ÉL. 6-40
- UB-20
- UB-40
- UB-50
