4.1.2 DESCRIPTIONS DE L'UNITÉ D'AFFICHAGE DU LIMITEUR DE MOMENT
Pour toute DEL non décrite dans cette section, voir « Fonctionnement 1.5.4 Nom des composants
de l'unité d'affichage du limiteur de moment ».

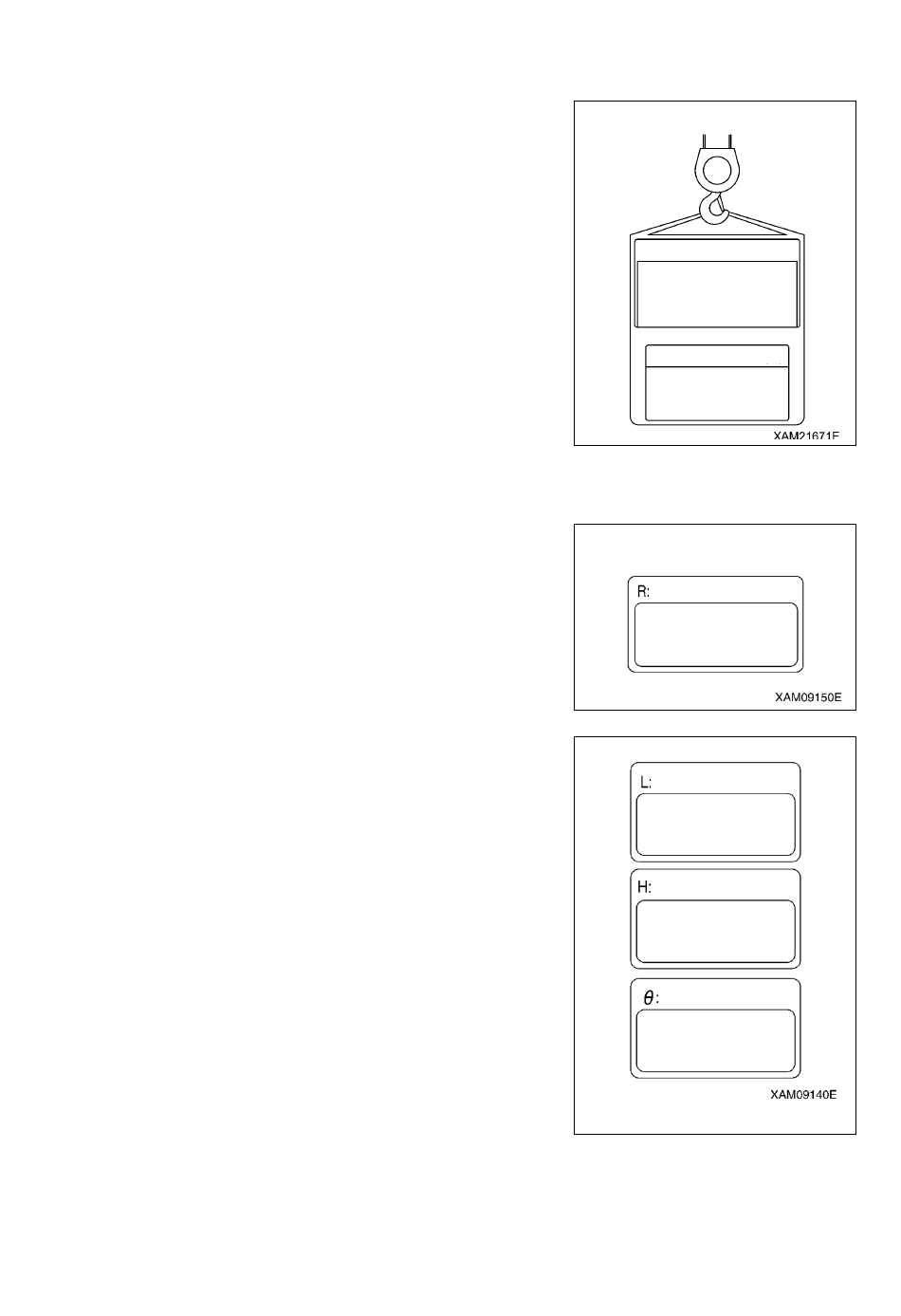

1. SECTION D'AFFICHAGE DE LA CHARGE RÉELLE
Cette section affiche constamment la charge réelle de la charge
soulevée pendant le fonctionnement de la grue.
La charge réelle indique le poids total de la charge levée
y inclus l'équipement de levage et le moufle.
Si des valeurs de « 0,0 » à « 0,1 » s'a˜chent alors qu'aucune charge
n'est soulevée, le système fonctionne normalement.
Si la valeur qui s'a˜che est en dehors de cette plage, contactez-nous
ou contactez notre agence de ventes.
2. SECTION D'AFFICHAGE DE LA CHARGE NOMINALE TOTALE
Cette section affiche la charge maximale totale (poids du
moufle + poids des équipements de levage + poids de la
charge) à chaque moment tenant compte du nombre de brins,
de la portée et de la positions des stabilisateurs.
3. SECTION D'AFFICHAGE DE LA PORTÉE
Cette section affiche constamment la portée actuelle pendant le
fonctionnement de la grue.
La portée correspond à la distance horizontale entre le centre
de rotation de la grue et le centre du crochet.
4. SECTION D'AFFICHAGE DE LA LONGUEUR DE LA FLÈCHE
Cette section affiche constamment la longueur actuelle de la
flèche pendant le fonctionnement de la grue.
La longueur de la flèche correspond à la distance entre l'ergot
au pied de la flèche et l'ergot de la poulie à l'extrémité de la
flèche.
5. SECTION D'AFFICHAGE DE LA HAUTEUR DE LEVAGE
Cette section affiche constamment la hauteur de levage actuelle
pendant le fonctionnement de la grue.
La hauteur de levage correspond à la distance verticale entre le
sol et le bas du crochet.
6. SECTION D'AFFICHAGE DE L'ANGLE DE LA FLÈCHE
Cette section affiche constamment l'angle actuel de la flèche
pendant le fonctionnement de la grue.
L'angle de la flèche correspond à l'angle tracé entre la flèche et
la ligne horizontale au sol.
2-11
CHARGE RÉELLE (t)
CHARGE NOMINALE TOTALE (t)
PORTÉE (m)
LONGUEUR DE LA FLÈCHE (m)
HAUTEUR DE LEVAGE (m)
ANGLE DE LA FLÈCHE (degré)
