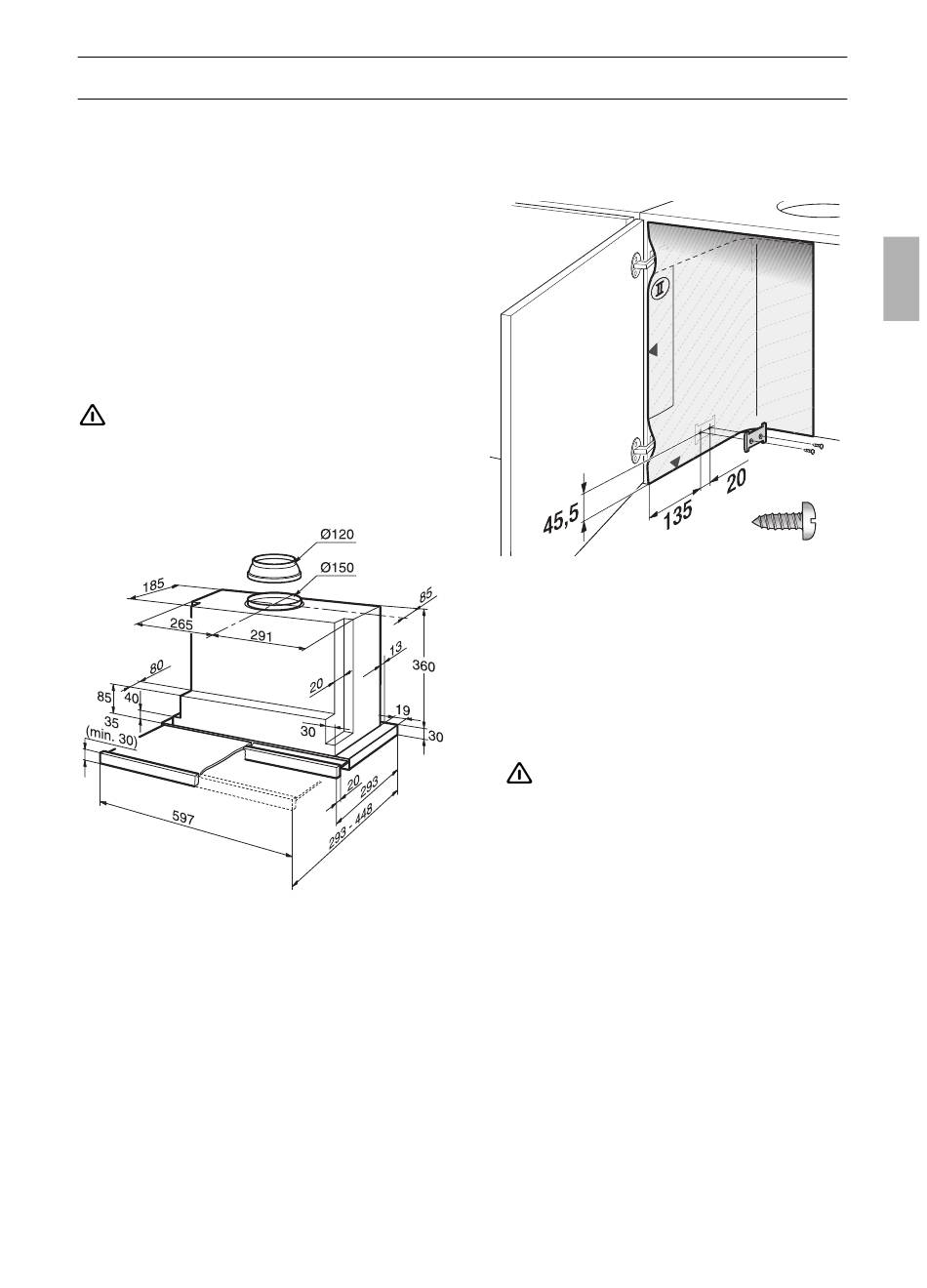

Vorbereiten Oberschrank
Diese Dunstabzugshaube ist zum Ein-
bauen in einen Oberschrank mit folgenden
Abmessungen vorgesehen:
Breite: 600 mm
Tiefe: 293 bis 350 mm
Höhe: mind. 435 mm.
Bei Schranktiefen von mehr als 293 mm
kann die Dunstabzugshaube nach hinten
versetzt werden, um z. B. ein Gewürzbord
vor der Dunstabzugshaube zu ermöglichen.
O
Dazu die Schablone
weiter hinten anlegen.
Die Stabilität des Schrankes muss
während und nach der Montage
gewährleistet sein.
Auch beim Einbau am Ende der
Küchenzeile.
entsprechend
II
1. Je zwei Befestigungspunkte – rechts
und links – an den Schrankinnenseiten
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l 2 mm – max. 10 mm tief.
Zum Anreißen der Befestigungspunkte
beiliegende Schablone
2. Beide Befestigungsplatten anschrauben.
3. Schrank mit Tür aufhängen und
ausrichten.
Auf Mindestabstand zwischen Koch-
stellen und Dunstabzugshaube achten!
Abb. 1.
O
verwenden.
II
