Coffrage cadre TRIO
A18 Coffrage de cages
Elément de cage TSE
Capacité portante 2,0 t.
Pour le décoffrage et le déplacement
rapides de coffrages de cage TRIO.
Montage
1. Insérer l'élément de cage (90) entre
deux éléments TRIO.
(Fig. A18.01)
2. Bloquer en position à l'aide d'un axe
et d'une goupille de sécurité (90.1).
(Fig. A18.02)
– Bloquer dans l'alésage intérieur pour
l'élément TRIO TR 30.
– Bloquer dans l'alésage extérieur pour
les éléments TRIO TR 60, 72, 90, 120.
3. Acheminer l'unité d'éléments au lieu
de mise en œuvre et liaisonner à l'aide
de pinces BFD sur le coffrage intérieur.
(Fig. A18.03)
4. Mettre l'élément de cage en position
de coffrage à l'aide d'une barre à mine.
L 'actionner vers le bas.
(Fig. A18.04a, A18.04b).
5. Ancrer à travers l'élément de cage.
– Largeur de cage minimale intérieure
1,30 m.
– A partir de l'élément TRIO TR 30, il
est possible de relier des éléments
TRIO à l'élément de cage TSE.
– Il est impossible de relier un élément
TR 24 et un angle TRIO TE.
38
90
Fig. A18.01
Fig. A18.03

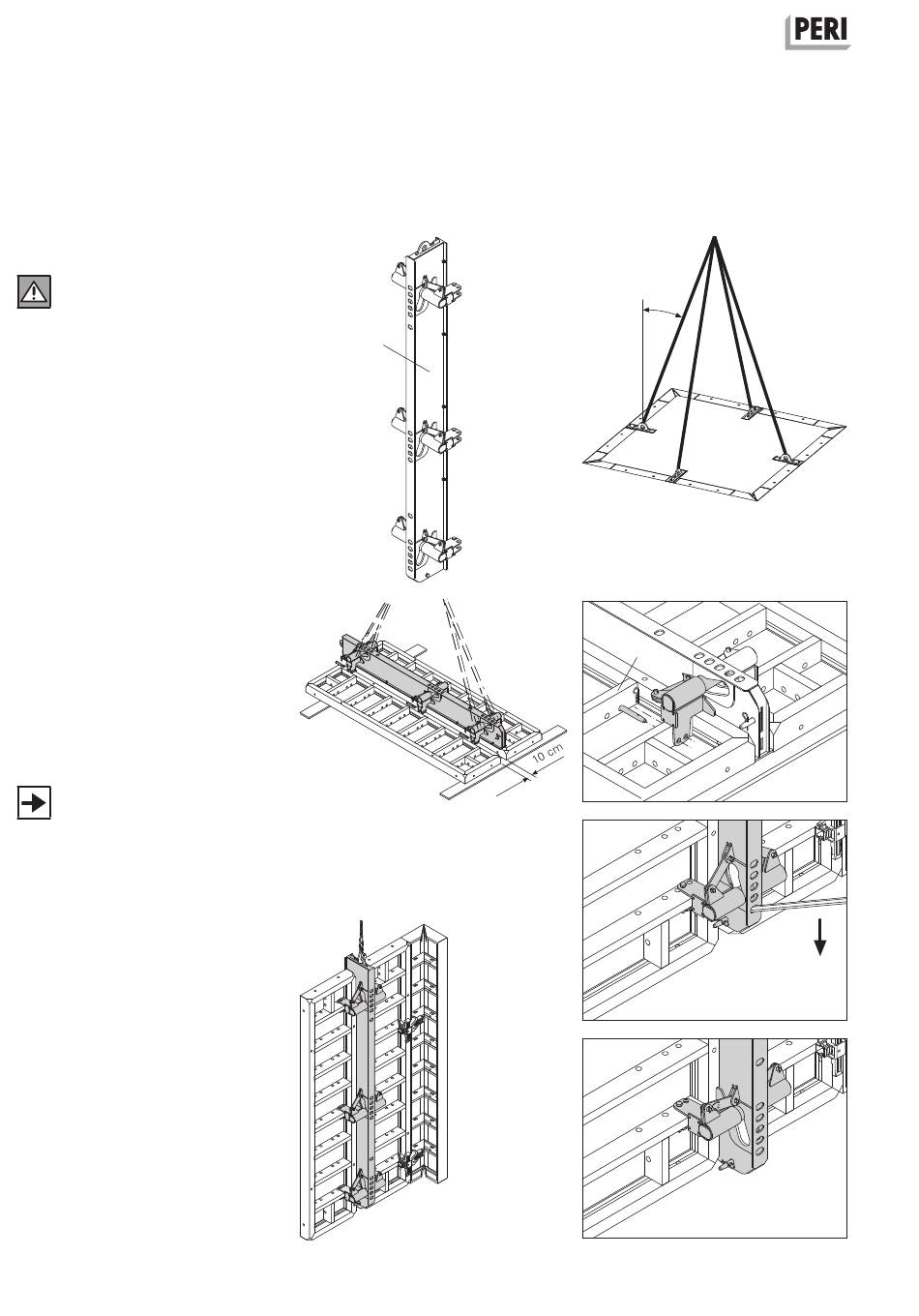

Instructions de montage et d'utilisation pour une mise en œuvre standard
≤ 30°
2 t
2 t
2 t
90.1
Fig. A18.04a
Fig. A18.04b
2 t
Fig. A18.02
