A16 Coffrage de fondation

Verrou de fondation TRIO

Le verrou de fondation TRIO (80) est
utilisé pour le coffrage de semelles iso-
lées selon le principe «des ailes de
moulin».
Fixer la planche (81) avec des clous.

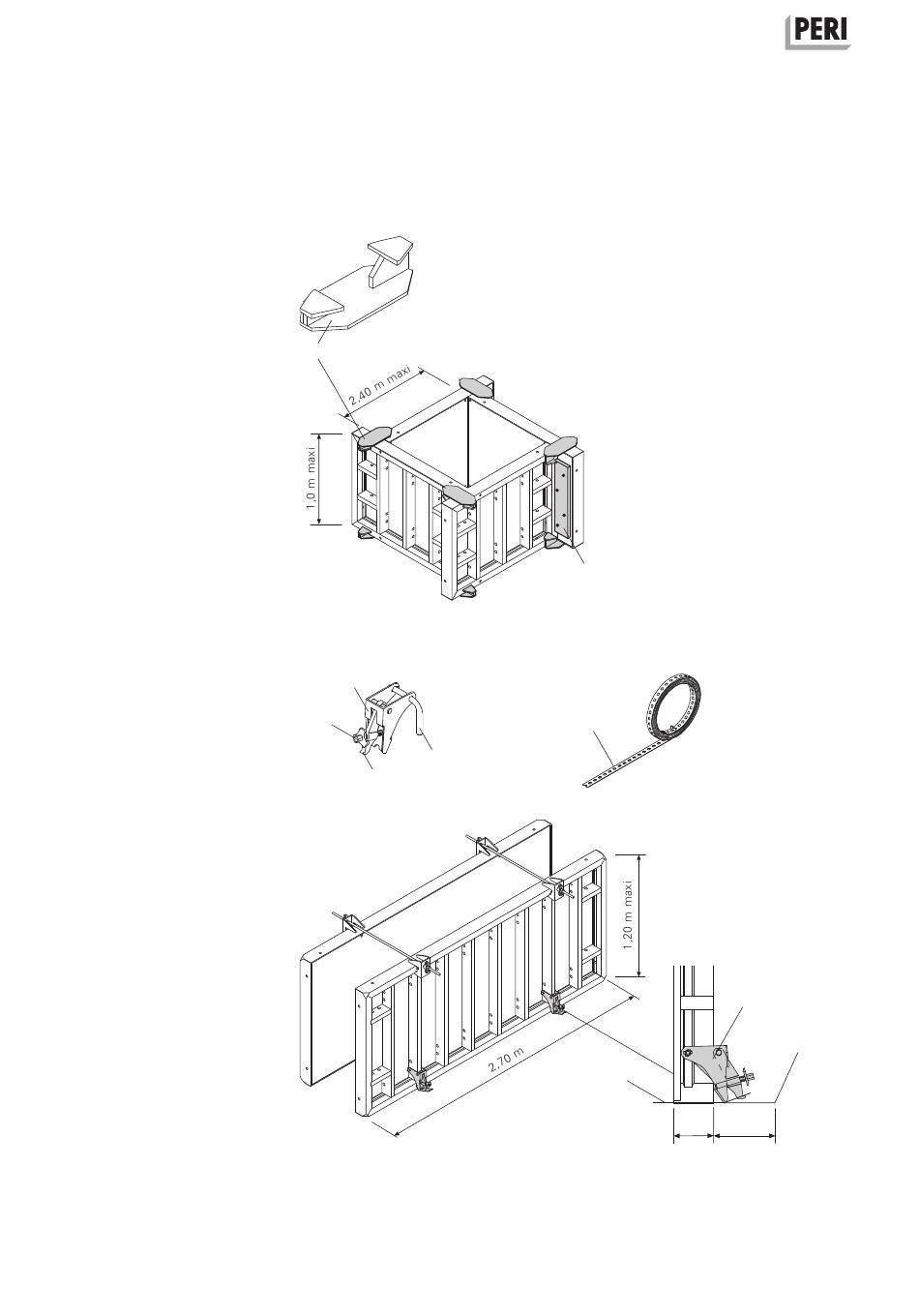

(Fig. A16.01)
Pièce de serrage pour
feuillard TRIO TLS
La pièce de serrage pour feuillard s'uti-
lise dans des semelles filantes et iso-
lées en cas d'absence de ceinture d'an-
crage inférieure.
Longueur de feuillard requise :
Largeur de fondation + 50 cm.
Montage
1. Placer des éléments TRIO sur le feuil-
lard (86).
2. Fixer la pièce de serrage pour feuillard
TRIO TLS (85) dans l'orifice de raccorde-
ment à l'aide d'axes (85.1).
3. Accrocher le feuillard dans le levier
de serrage (85.2).
4. Serrer à l'aide du cliquet, SW 14.
Effort de traction admissible : 12,9 kN.
(Fig. A16.02)
