KROHNE OPTISWIRL 4200 Mode D'emploi page 2

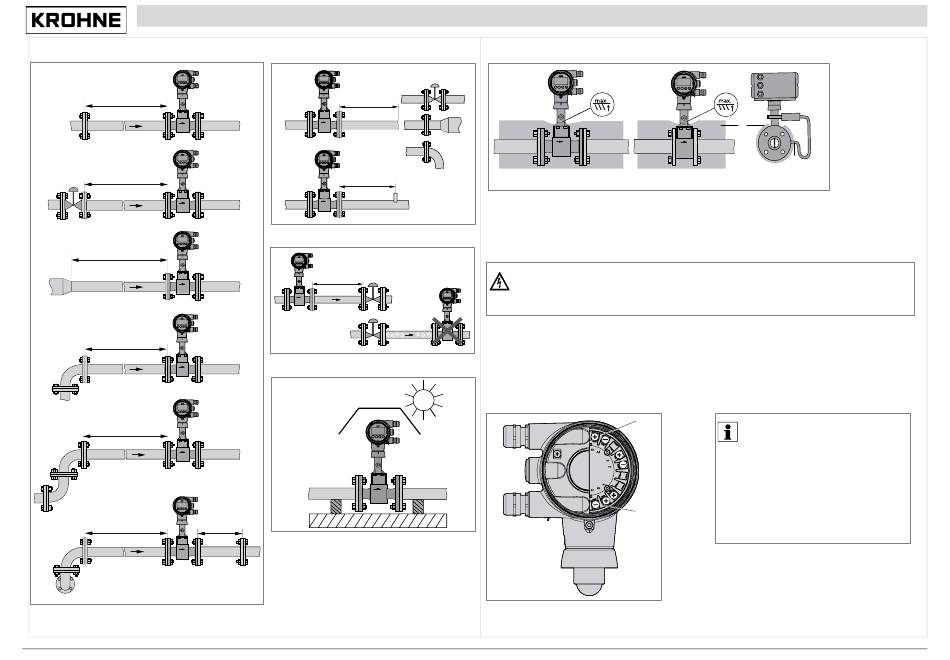

Longueur droite amont mini
 15 DN
 50 DN
 20 DN
 20 DN
 30 DN
 40 DN > 5 DN
02/2022 – 4007707203 - QS OPTISWIRL 4200 FF R03 fr
Longueur droite aval mini
 5 DN
 5 DN
Conduites avec vanne de régulation
 5 DN
Protection solaire
Isolation thermique pour T > +160°C / +320°F
Produit à mesurer
1
1 Marquage de la hauteur maxi de l'isolation
2 Épaisseur maxi de l'isolation jusqu'au coude du tube de pression
3 Isolation
2 Raccordement électrique
Danger :
Toute intervention sur le raccordement électrique doit s'effectuer uniquement si l'alimentation électrique
est coupée.
Observer les caractéristiques de tension indiquées sur la plaque signalétique.
Respecter les règlementations nationales en vigueur pour le montage.
Types de câbles
Les types de câbles sont indiqués selon IEC 61158-2. Les câbles blindés offrent l'avantage d'un
fonctionnement sans perturbations avec une protection adéquate contre les influences électromagnétiques,
et permettent d'exploiter le plein potentiel du système Foundation Fieldbus.
En zones non dangereuses, un maximum de 32 appareils de terrain peuvent être raccordés au réseau.
Bornes de raccordement
1
2
1 Lignes de données entrantes avec bornes A1 et A2
2 Ligne de données sortantes avec bornes B1 et B2
1
3
2
Le câblage entre l'appareil et le câble
Foundation Fieldbus est indépendant de
la polarité.
L'interface Foundation Fieldbus du
convertisseur de mesure ne fonctionne
que si l'alimentation supplémentaire de
l'appareil est raccordée/disponible.
Pour une description détaillée des
raccordements électriques, consulter le
« Supplément au manuel VFC 200 FF ».
2
