Montage Du Châssis Sur Le Mur - Franke KEP Serie Installation

SECTION 3 : INSTALLATION
C. MONTAGE DU CHÂSSIS SUR LE MUR
ÉTAPE 1 :
Mettre en place de joint d'étanchéité en caoutchouc sur le dessus du refroidisseur de sorte qu'il soit centré entre la gauche et la droite et
contre le mur. (Figure 11)
ÉTAPE 2 :
Mettre en place le châssis mural sur le joint d'étanchéité. Le centrer entre la gauche et la droite et le repousser contre le mur, puis marquer
l'emplacement des trous pour les attaches de fixation murale. Le joint d'étanchéité permet de placer le châssis à la bonne hauteur. Utiliser les
fentes permettant une fixation à un emplacement adéquat. S'assurer de faire passer le tuyau en matière plastique dans l'orifice du châssis
en tirant vers le haut. (Figure 12)
ÉTAPE 3 :
Fixer le châssis au mur au moyen d'attaches de fixation (non fournies).
ÉTAPE 4 :
Enfiler l'isolation en mousse sur le tuyau d'eau. Rac-
corder le tuyau au coude D'ENTRÉE (INLET) à l'arrière de
la remplisseuse de bouteilles. (Figure 13)
ÉTAPE 5 :
Mettre en place l'armoire de la remplisseuse. En
même temps, faites passer les bornes du cordon
d'alimentation électrique et le long fil de terre vert
par la bague prévue sur le dessus du refroidisseur.
VÉRIFIER que l'armoire s'insère dans la rainure
prévue dans le joint d'étanchéité en caoutchouc des
deux côtés et à l'avant de l'enveloppe. (Figure 14)
02/20 | Franke 036865-047

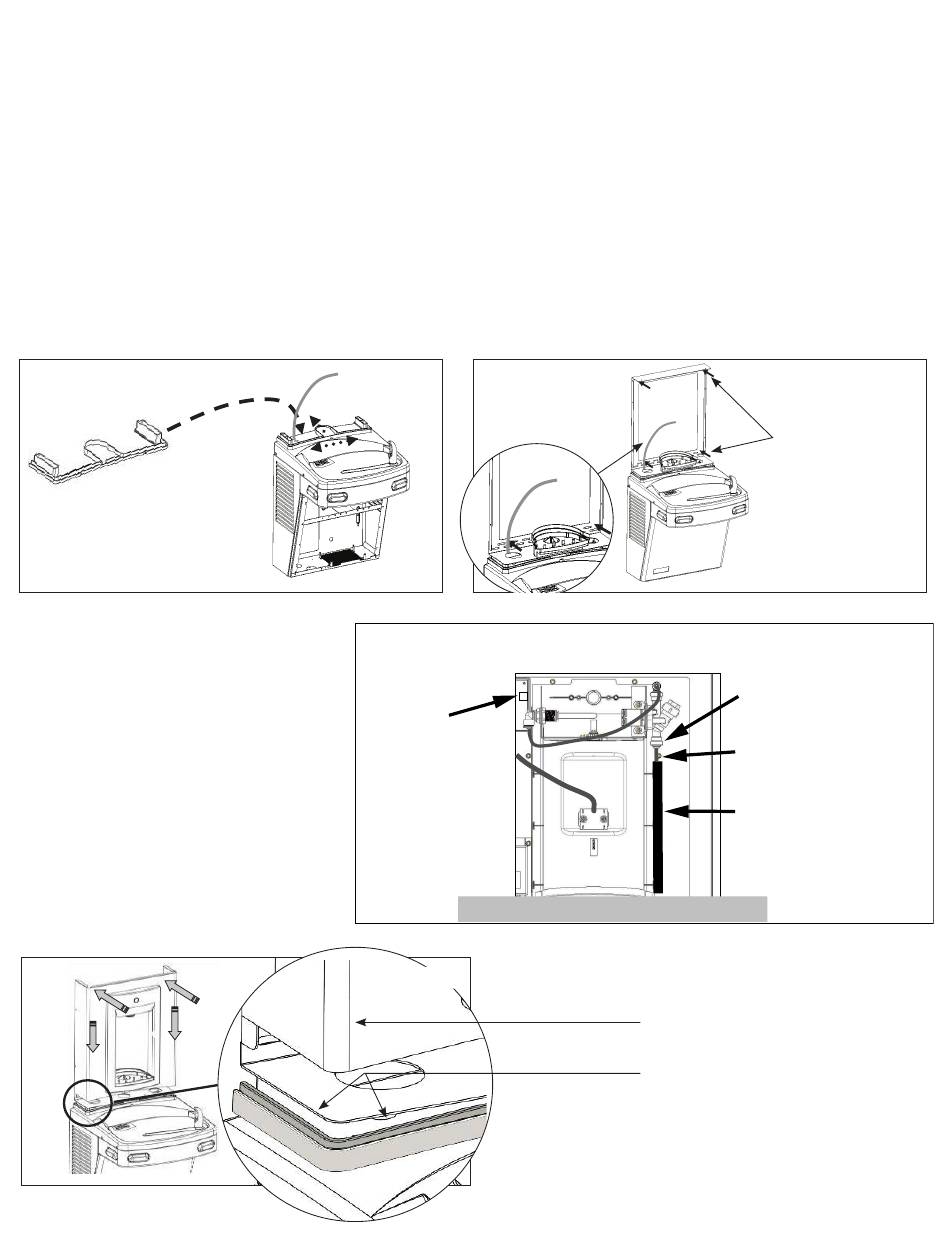

Figure 11
