GE HFA54 Mode D'emploi page 15

Relais auxiliaire multicontact HFA54 GEK-106574
Haut du relais
Panneau
(4 trous)
Extérieur Perçage du panneau

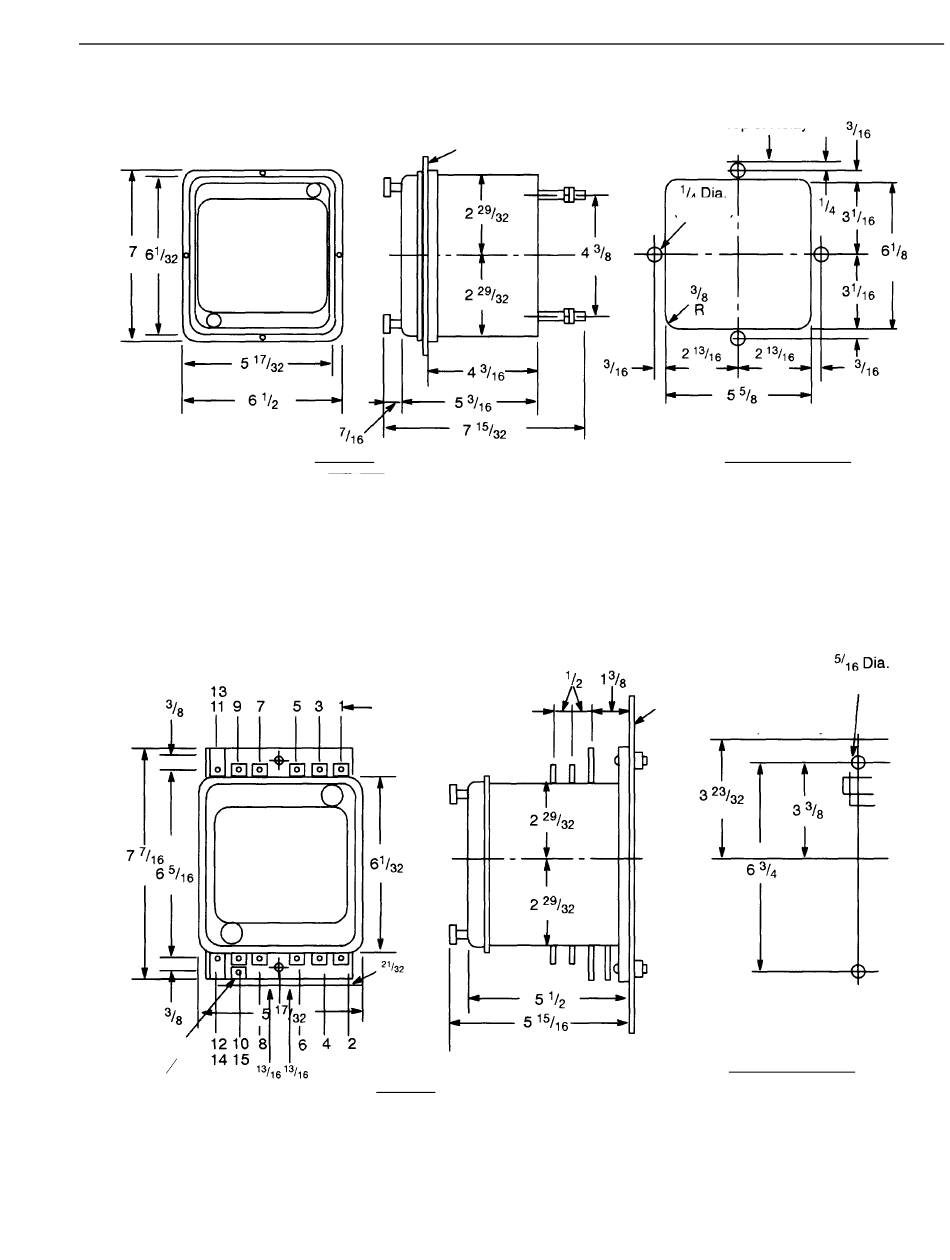

*Figure 8. (0418A0799-9) Schéma externe et plan de perçage du panneau pour les relais HFA54 à connexion
avant et installation en surface (numéro de modèle type HFA54B(-)F).
*Modificatif
(2 trous)
Panneau
N° de borne
Haut du relais
Cette borne
Décalage
3 Perçage du panneau
32
(vue avant)
Extérieur
Figure 9. (0104A8528-5) Schéma externe et plan de perçage du panneau pour les relais HFA54 à connexion
avant et installation en surface (numéros de modèle types HFA54B(-)H et HFA54M(-)H).
15
