JUMO DICON 401 Fiche Technique page 2

JUMO - MESURE ET REGULATION

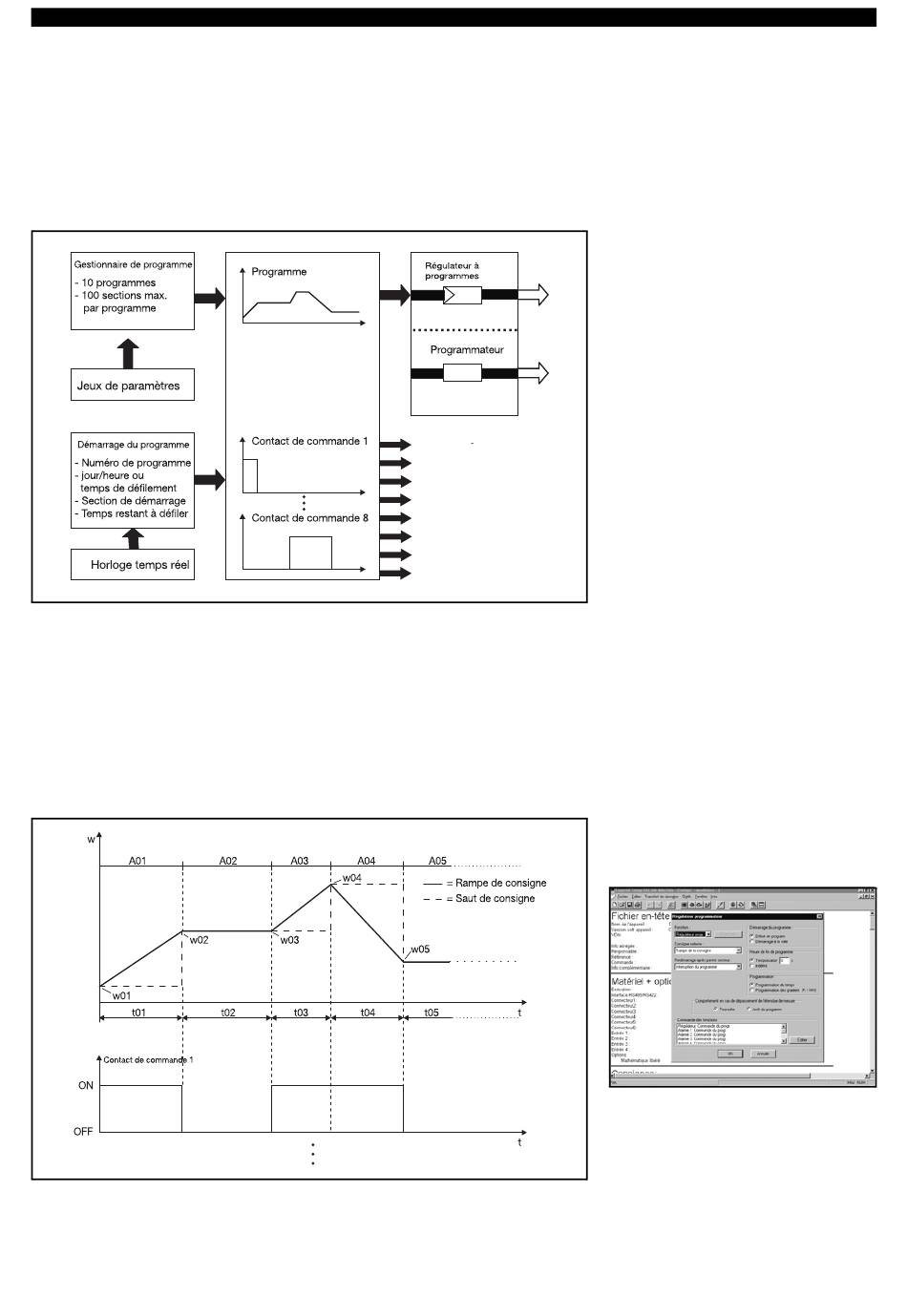

Régulateur à programmes
Il est possible de programmer 10 programmes avec max. 100 sections. Au total, 100 sec-
tions peuvent être programmées. Par ailleurs, 8 contacts de commande peuvent être
affectés aux différentes sections de programme.
Le programme peut être démarré manuellement à l'aide d'une touche (sur l'appareil ou sur
un clavier externe) ou par programmation des conditions de démarrage. Dans ce cas, le
moment du démarrage peut être déterminé par la programmation d'une temporisation ou
d'un jour et d'une heure, au choix. A l'aide du logiciel Setup, il est également possible de
programmer un programme hebdomadaire comportant 10 enregistrements.
Les programmes se composent d'une suite de sections avec des consignes pouvant être
définies pour chacune d'elles. Les différentes consignes des sections sont reliées par des
fonctions de rampe ou de saut, au choix. Chaque section peut agir sur l'état des 8
contacts de commande.
Par ailleurs, l'un des deux jeux de paramètres programmables ansi qu'une limite inférieure
et supérieure (bande de tolérance) pour la surveillance de la valeur réelle peuvent être
affectés à chaque section.
Des boucles sans fin sont réalisables par programmation de cycles répétitifs. Les sections
sont définies par la consigne et la durée de la section ou par le gradient de la rampe. Le
gestionnaire de programmes intégré permet de créer des sections par le clavier, de les
éditer, copier et effacer.
Auto-optimisation
L'auto-optimisation intégrée en exécution standard permet à l'utilisateur d'adapter le
régulateur à la chaine de régulation sans connaissance particulière en matière de régula-
tion.
2013-10-01/00367725
Fiche technique 703580
Linéarisation spécifique
Parallèment aux linéarisations des cap-
teurs de température usuels, une linéarisa-
tion spécifique peut être réalisée.
La programmation se fait avec le logiciel
Setup sous forme de tableau des valeurs.
Modules mathématique et
logique (option)
Le module mathématique permet d'intég-
rer dans une formule mathématique, par
ex. les consignes, taux de modulation et
les valeurs mesurées des entrées analogi-
ques.
A l'aide du module logique, il est possible
de combiner logiquement, par ex., des en-
trées logiques, alarmes et contacts de
commande.
Deux formules peuvent être programmées
pour chacun des deux modules par le lo-
giciel Setup ; les résultats des calculs peu-
vent être émis par les sorties ou exploités à
des fins internes.
De plus, des régulateurs différentiels ainsi
que des régulateurs
d'humidité sont
implémentation de formules standards.
Affichages configurables
Toutes les grandeurs de process voulues
peuvent être affichées par les afficheurs à
7 segments et l'afficheur matriciel.
La commutation d'un afficheur à l'autre
peut être commandée par le clavier ou se
faire automatiquement à une heure pro-
grammable.
Logiciel Setup (accessoire)
Le logiciel Setup pour la configuration sur
PC de l'appareil existe en langue française,
anglaise et allemande. Des blocs de don-
nées peuvent être formés, édités, transfé-
rés au programmateur ou rapatriés de
l'appareil à l'aide d'un PC. Les blocs de
données sont mémorisés et gérés.
L'auto-optimisation intégrée en exécution
standard permet à l'utilisateur d'adapter le
régulateur à la chaine de régulation sans
connaissance particulière en matière de
régulation.
Page 2/14
de rapport et
réalisables par
