Dépose du couvercle de la source de courant, de la barrière Mylar
et du support du panneau arrière
1. Couper l'alimentation (OFF), débrancher le cordon d'alimentation et débrancher l'alimentation en gaz.

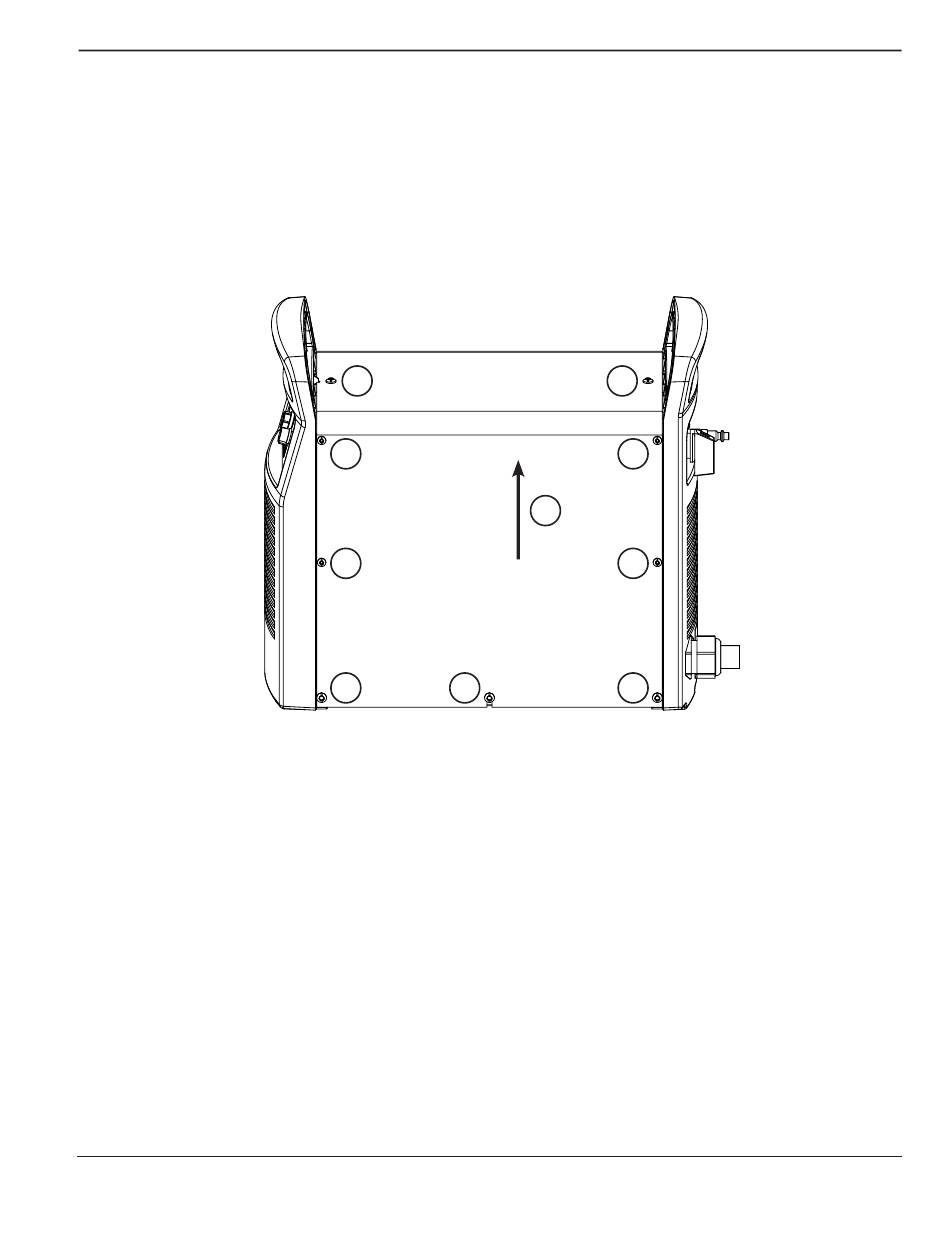

2. À l'aide d'un tournevis plat ou TORX T15, déposer les 8 petites vis (2) du couvercle de la source de courant.
3. À l'aide d'un tournevis plat ou TORX T20, déposer les 8 grandes vis (1) du couvercle de la source de courant.
4. Retirer le couvercle (3) de la source de courant.
5. Déposer la barrière Mylar du côté circuit imprimé de la source de courant. Cette barrière est flexible et peut être
pliée légèrement pour être enlevée.
6. Déposer le support métallique du panneau arrière situé sur le dessus du panneau central en le tirant droit vers
le haut.
Bulletin de service sur le terrain
All manuals and user guides at all-guides.com
Remplacement du ciRcuit impRimé du poweRmax65/85
1
2
2
1 1
1
2
3
2
1
®
a-3
