REVO S
1PH de 60A à 210A

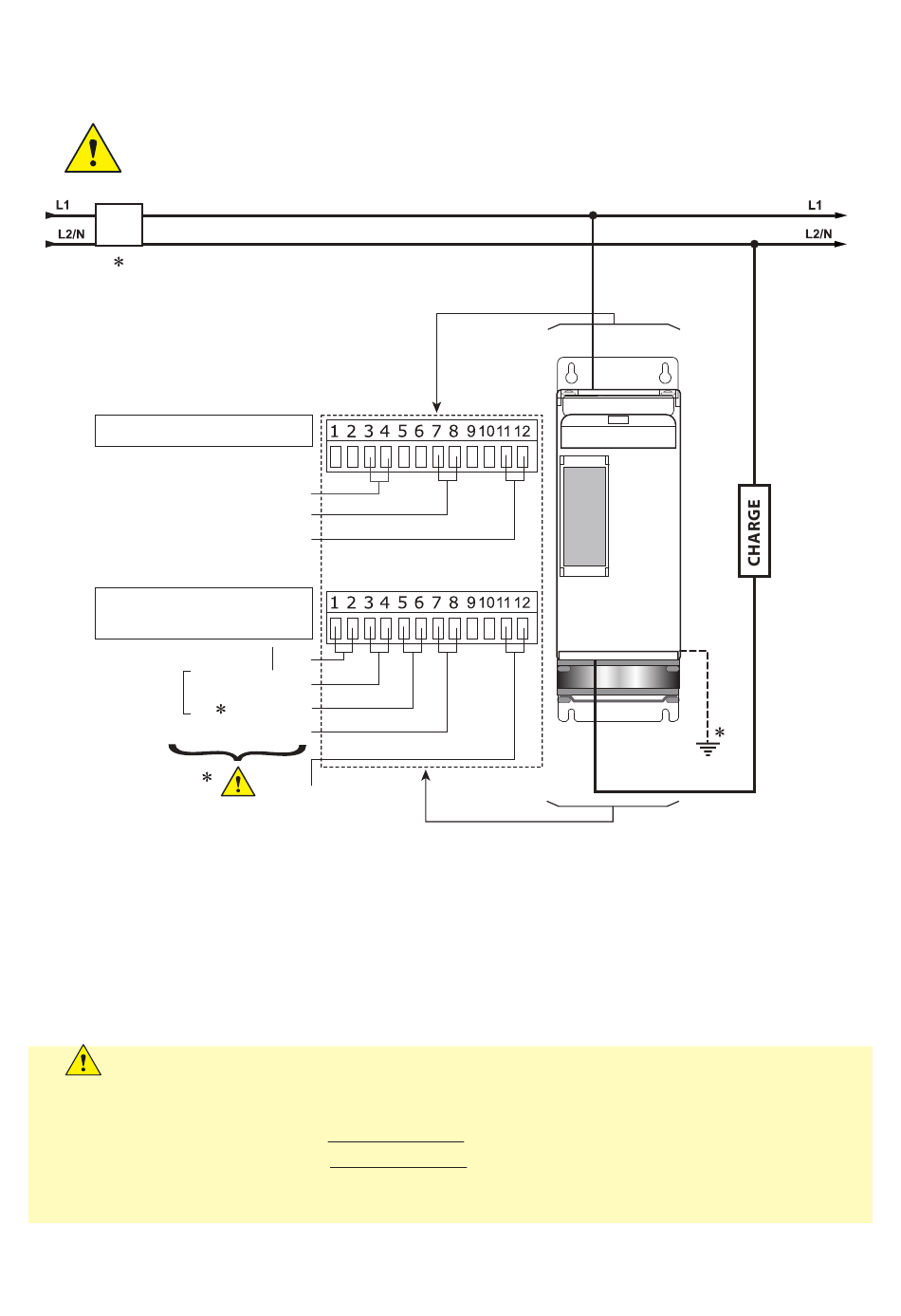

5.5 Schéma de Connection pour monophasée
Attention: cette procédure ne doit être effectuée que par des personnes qualifiées.
1
Entrée SSR seulement
CT (Seulement avec REVO PC - Option "Y")
Entrée SSR seulement [ SSR
Alimentation ventilateur
(seulement de 90 à 210A)
voir le code de commande
Entrée analogique ou
entrée SSR avec HB
CAL Ext. 12-24Vdc
Option CT+HB
Entrée [ SSR 0/10Vdc / 4-20mA
SSR Input: 4 ÷ 30Vdc 5mA Max (ON >4Vdc OFF <1Vdc)
Frequence 3Hz Max - On time min. 100 ms
Remarque:
1 Un appareil approprié doit garantir que l'unité peut être isolée électriquement de l'alimentation (disjoncteur
*
électromagnétique ou par fusible), ce qui permet aux personnes qualifiées de travailler en toute sécurité.
*
2 Seulement pour l'option HB: voir par. "Alarme rupture de chauffe et court-circuit SCR".
3 Le dissipateur de chaleur doit être connecté à la terre.
*
*
4
Connexion avec Entrée Analogique
-l'entrée analogiquen'est pas isolée de l'alimentation auxiliaire: une connexion en série entre les entrées
analogiques des unités n'est pas possible
-Avec l'alimentation auxiliaire AC ne connecter pas la borne zéro (-) de l'entrée analogique à la terre
-Avec l'alimentation auxiliaire DC ne connecter pas le zéro de l'alimentation (borne 1 et 2) avec le zéro
(-) de l'entrée analogique
-Ne connecter pas les bornes 1 et 2 à la terre
M1
24Vac
+ -
AUX
24Vdc
2
Alarme HB
sortie relais
4
Alimentation ventilateur
(seulement de 90 à 210A)
voir le code de commande
Haut
L1
- +
- +
- +
- +
T1
Bas
20
Manuel Utilisateur
3
