Dessinez une carte de votre maison, marquez les endroits à sécuriser et ajoutez une vue
d'ensemble comme celle-ci :
A : Capteur porte/fenêtre :
B : Détecteur de mouvement PIR : Numéro de zone: 02 PARM1: Off PARM2: On Délai: Off
C : Détecteur de mouvement PIR : Numéro de zone: 03 PARM1: Off PARM2: Off Délai: Off
D : Capteur porte/fenêtre :
E : Télécommande : on vous conseille de la placer à côté de votre lit quand vous dormez. Elle est
simple à manipuler et on peut déclencher une alarme panique !
F : Panneau d'alarme : Peut être installé de façon cachée, par exemple derrière la capuche au hall.
Numéros de téléphone : Décidez-vous sur les numéros à contacter au cas d'une alarme : notez ces
numéros dans la vue d'ensemble à la dernière page.

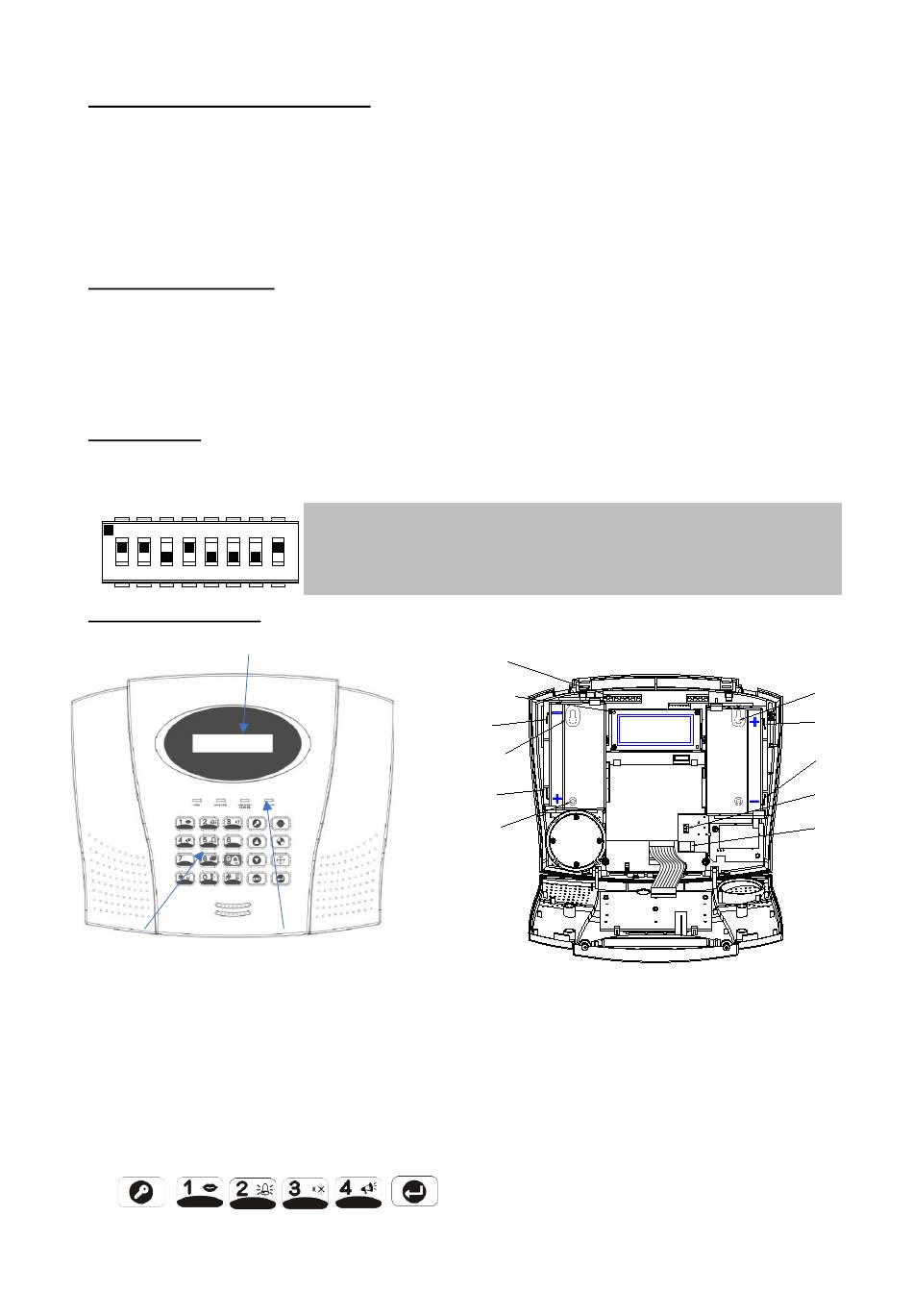

Préparer et installer votre nouveau système d'alarme ELRO 10 zones.
Nous vous conseillons de faire les préparations sur une table et de faire l'installation par après.
Commencez par déballer tous les accessoires et de regrouper les différents accessoires avec leurs
batteries. Ouvrez tous les produits en enlevant le vis de fermeture.
Code maison :
Tous les produits doivent être programmés avec le même code maison. Dans tous les accessoires
(pas dans le panneau d'alarme), vous allez trouver un bloc de commutateurs DIP comme dans cette
figure :
ON
ECE
1
2
3
4
5
6
7
Le panneau d'alarme :
Écran LCD
Clavier
Indicateurs LED
Connectez les batteries d'urgence aux bornes : Batterie 1 (gauche) : Fil rouge vers +, fil bleu vers -,
Batterie 2 (droite) : Fil bleu vers +, fil bleu vers -ve borne de batterie.
Si vous voulez utiliser les fonctions à base de téléphone, vous devez connecter le panneau d'alarme
à une prise téléphonique. Prenez le câble et connectez-le à la prise du panneau et branchez-le au
réseau électrique de votre maison. Rassurez-vous que l'interrupteur de sabotage reste intouché
pendant le réglage. Maintenant vous pouvez entrer le mode de réglage en appuyant :
Numéro de zone: 01 PARM1: On PARM2: On Délai: Off
Numéro de zone: 04 PARM1: Off PARM2: On Délai: On
Créez votre code unique en mettant les commutateurs dans les
positions « On » ou « Off ». Rassurez-vous que vous utilisiez le même
code dans tous les accessoires.
8
Trou de fixage
Bloc Terminale
Terminal Block
Interrupteur
External Tamper
d'autoprotection
Switch Jumper
externe lien P51
Borne -ve
-ve Terminal
(Blue Lead)
(Fil bleu)
Upper Keyhold
Trou de fixage
Fixing Hole
Borne +ve
+ve Terminal
(Fil rouge)
(Red Lead)
Lower Fixing
Trou de fixage
Link P51
Hole
'1 USER SETUP' est affiché.
Trou de fixage
Upper Keyhole
du trou de serrure
Fixing Hole
Borne +ve
+ve Terminal
(Fil bleu)
(Blue Lead)
Borne -ve
-ve Terminal
(Fil noir)
(Black Lead)
Interrupteur de
Reset Jumper
réinitialisation
Link P1
lien P1
Power Supply
Prise d'électricité
Jack Socket
