d'augmenter les contre-poids d'un poids correspondant à celui des moto-réducteurs.
Normalement, sur les installations ne prévoyant qu'un seul moteur, si celui-ci est monté au centre, il suffira d'ajouter 4 ou 5
kg de chaque côté.
Montage arbres de transmission
Les arbres de transmission fournis ont une dimension fixe de 150 cm (sur demande 200 cm). Il faut donc, avant de
les monter, les adapter aux dimensions de la porte basculante.
Contrôler que la porte basculante soit parfaitement fermée.
Coupler les arbres de transmission avec les joints cannelés du moto-réducteur.
Contrôler à l'aide d'un niveau à bulle que les arbres soit parfaitement horizontaux.
Fixer les supports des arbres de transmission (Dét.6 de Fig. 1).
Souder les arbres de transmission aux bras télescopiques.
Effectuer plusieurs essais d'ouverture et de fermeture en fonctionnement manuel.
Si la porte basculante ne s'ouvre pas complètement, raccourcir les bras télescopiques.
Fin de course macanique
Pour régler les fins de course, exécuter les opérations suivantes:
1. Débloquer le moto-réducteur (Fig. 11).
http://www.transplanet.fr

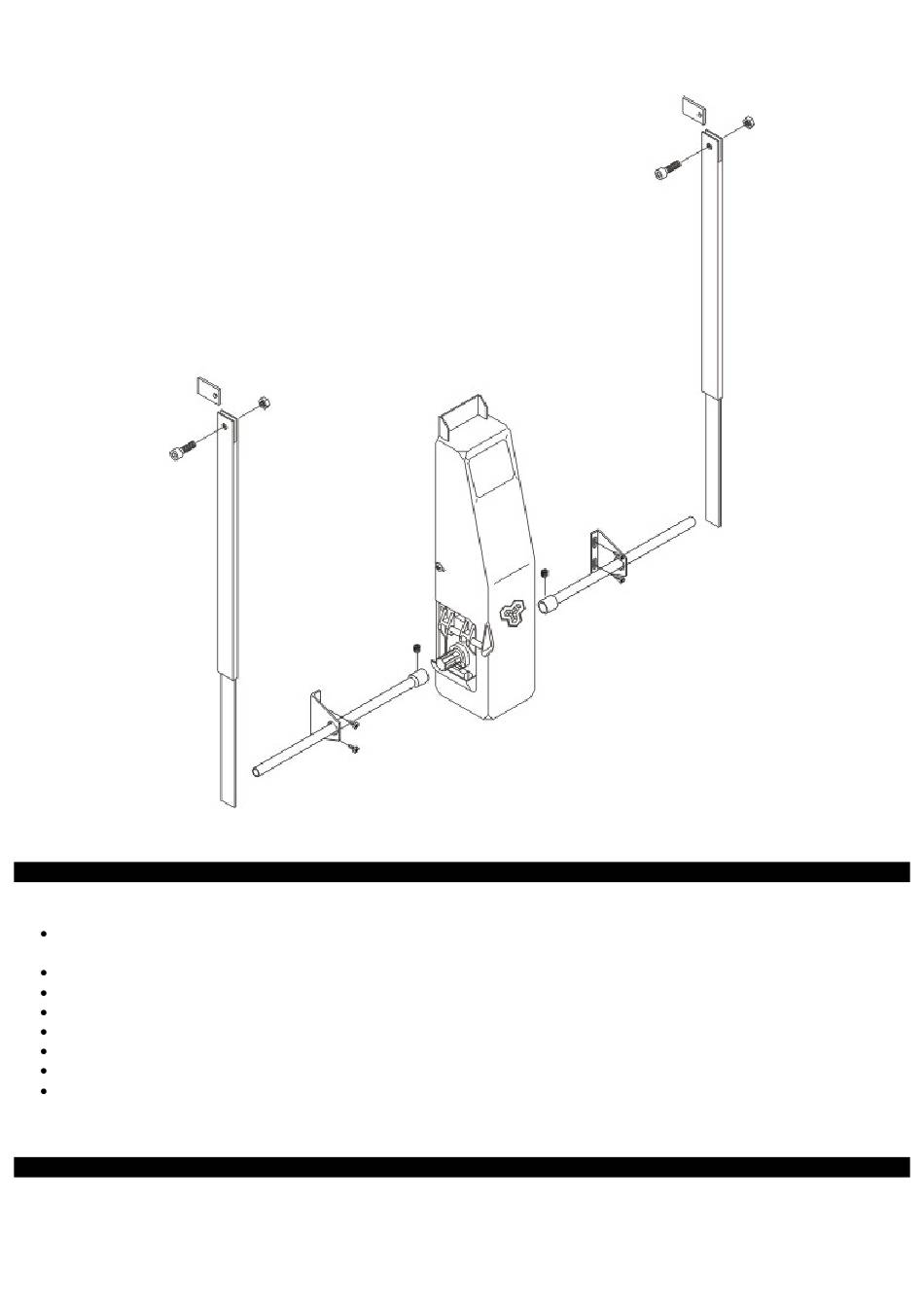

Fig. 10
