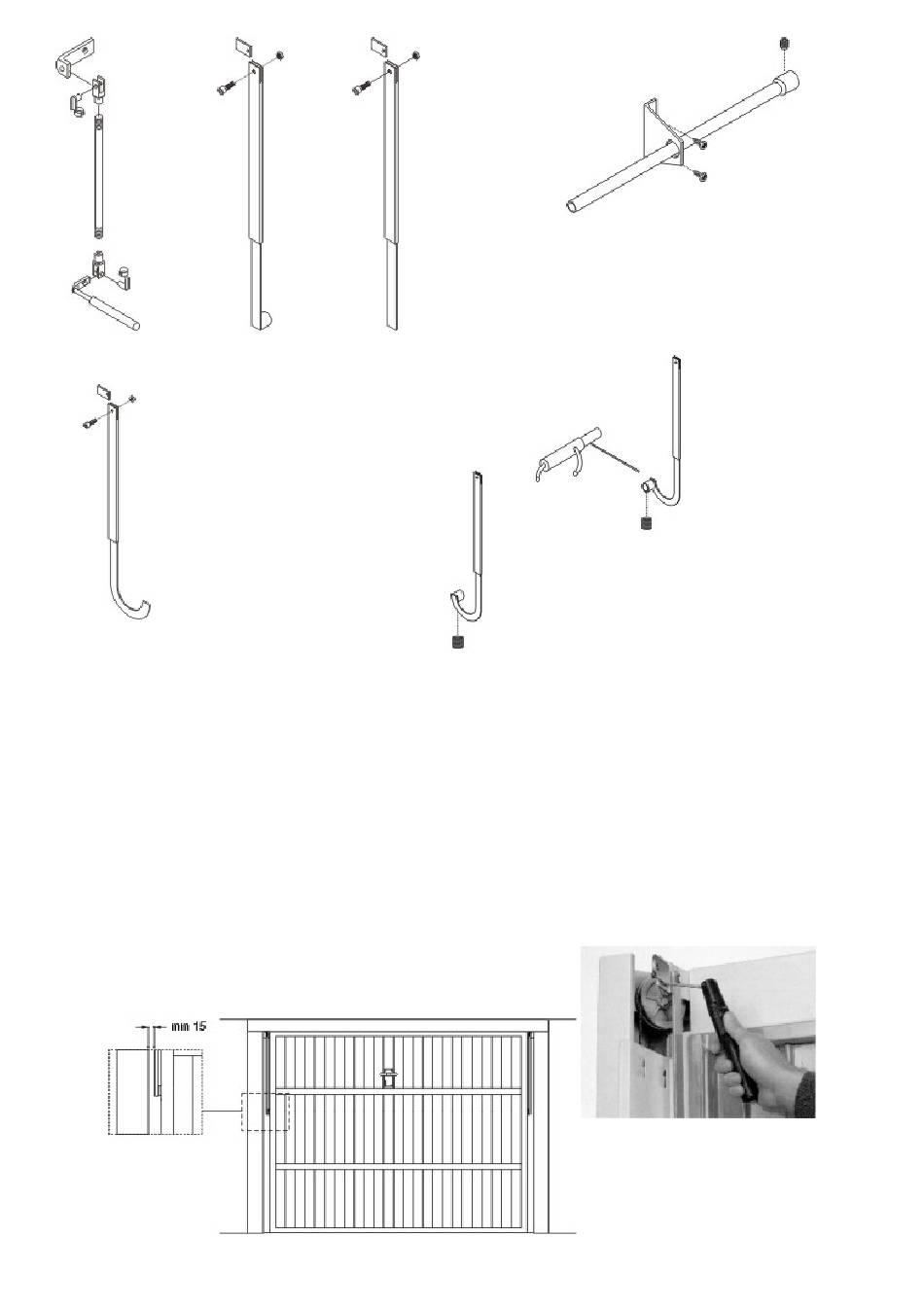

BUS Il sert de jonction pour la transmission du mouvement du moto-réducteur à la porte basculante.
SAT Support arbre de transmissionr SS 200 Bride de 200 cm de longueur. Elle doit être fixée à l'aide d'une soudure ou de
vis à la porte basculante.
NOS Il garantit le déblocage de l'extérieur.
KSB Il garantit le déblocage de l'intérieur.
BD-bus On l'utilise dans des cas comme celui de la fig. 8.
BD On l'utilise si l'espace est suffisant (Fig. 2).
CAT Pour des applications comme celles des fig. 5 et 9.
BC Il est utilisé si l'espace à disposition permet d'utiliser le BD.
BC-bus Pour des applications comme celle de la fig. 8. Deux BC + deux BUS sont nécessaires. Utiliser un BC droit et un
BC gauche. Souder, suivant les indications, un BUS sur le BC droit et un BUS sur le BC gauche. Installer les deux bras et
serrer les deux vis sans tête.
http://www.transplanet.fr
BD-bus
BD
Fig. 2
CAT
BC+BUS
Fig. 3
