HP Guide de déarrage rapide du point d'accès MSM430, MSM460, MSM466 802.11n
Fixation sur un boîtier électrique
1.
Déconnectez l'alimentation et prenez toutes les précautions de sécurité
nécessaires.
2.
Retirez le couvercle du boîtier électrique et son contenu.
3.
Tirez le câble Ethernet dans le boîtier et à travers le trou dans le support
du PA.
4.
Tenez le support du PA contre le boîtier en orientant la flèche HAUT, puis
fixez le support au boîtier en utilisant les vis à tête fraisée. Passez à
Fixation du PA à la page 5.
Fixation dans un faux-plafond
Le PA peut être fixé dans un faux-plafond à l'aide des attaches de suspente.
Deux jeux d'attaches pour suspente de plafond en T inversé sont fournis, un
jeu de 12,5 mm pour les dalles escamotables et un autre de 4,5 mm pour les
dalles encastrées.
➁
➀
➂
➀

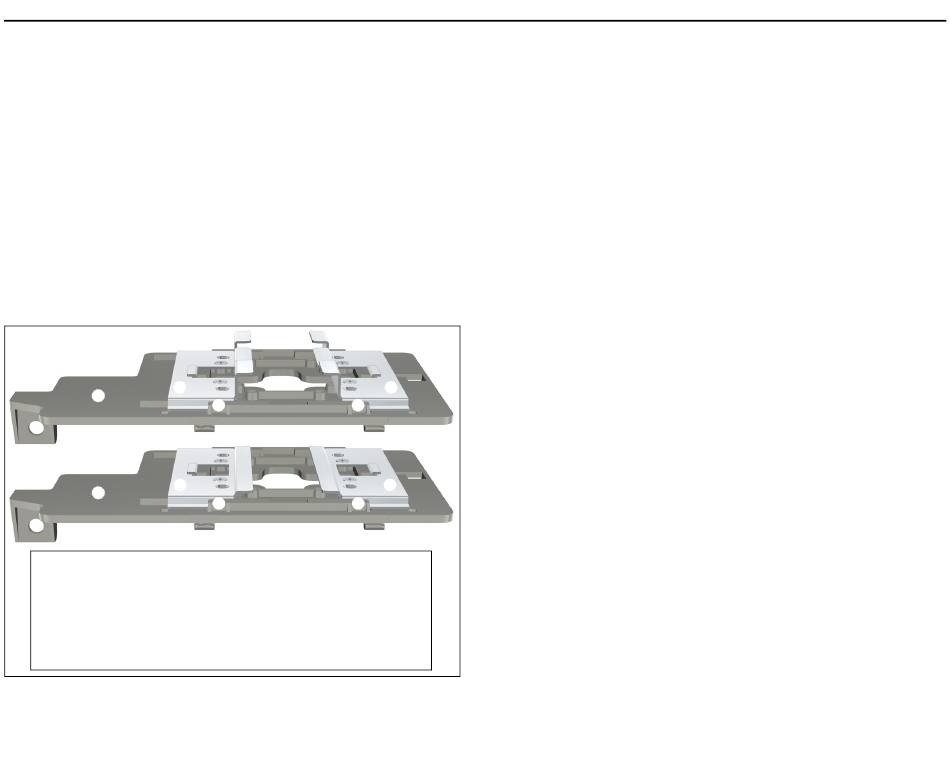

Attaches pour suspente de plafond
en T inversé pour fixation sur plafond
1: Support du PA
2: Attache pour suspente de 12,5 mm
pour dalle escamotable
➁
➃
➃
➂
➃
➃
3: Attache de 4,5 mm pour
dalle plate
4: Fente pour la suspente du
support du PA
4
1.
Faites glisser l'une des attaches dans la fente en forme d'équerre du
support du PA. Fixez-la à l'aide de deux vis autotaraudeuses. Sélectionnez
les trous de vis marqués selon la largeur de votre suspente : 1,4, 2,4, ou
4 cm. (L'autre attache de suspente doit être fixée au support du PA par
dessus le faux-plafond, après avoir mis en place le support sur la
suspente.)
Avertissement :
faux-plafonds peuvent comporter des câbles électriques dangereux,
des conduites de gaz et d'autres dangers. Prenez toutes les mesures
de sécurité nécessaires afin de vous assurer que vous pouvez travailler
en toute sécurité au-dessus du faux plafond. HP recommande d'utiliser
un escabeau non conducteur, par exemple en fibre de verre.
2.
Positionnez-vous à hauteur d'épaule au-dessus du plafond afin de
pouvoir fixer la seconde attache de suspente. Retirez/déplacez deux dalles
de plafond, une de chaque côté de la suspente sur laquelle vous installez
le support du PA.
3.
Munissez-vous d'un tournevis, du support du PA avec l'attache de
suspente fixée dessus, de l'autre attache et de deux vis, puis
positionnez-vous à environ 60 cm (2 pieds) au-dessus de la suspente sur
laquelle vous allez installer le support du PA.
4.
Fixez le support du PA sur la suspente, faites glisser l'autre attache dans
la fente pour suspente du support du PA, puis utilisez les vis pour le fixer
de sorte que les deux attaches soient fermement fixée à la suspente.
5.
Serrez les quatre vis des attaches de suspente et vérifiez que le support
du PA est fermement fixé des deux côtés de la suspente.
6.
Réinstallez la dalle de plafond à travers laquelle vous avez passé le câble
Ethernet.
7.
Utilisez le trou du support du PA comme guide, percez ou découpez un
trou dans la dalle de plafond, suffisamment large pour pouvoir passer le
connecteur Ethernet à travers. Vous pouvez également faire passer un
câble en dehors de la dalle de plafond et à travers le passage de câbles.
8.
Faites glisser la dalle de plafond sur le côté. Faites passer le câble Ethernet
vers le bas et à travers le trou percé dans la dalle et à travers le trou du
support du PA. Tirez une longueur supplémentaire de câble de 60 cm.
