4.5 BRANCHEMENT DE L'APPAREIL AU CARNEAU
Le branchement de l'appareil au carneau doit se faire en suivant toutes les indications fournies dans le présent manuel
d'utilisation et d'entretien.

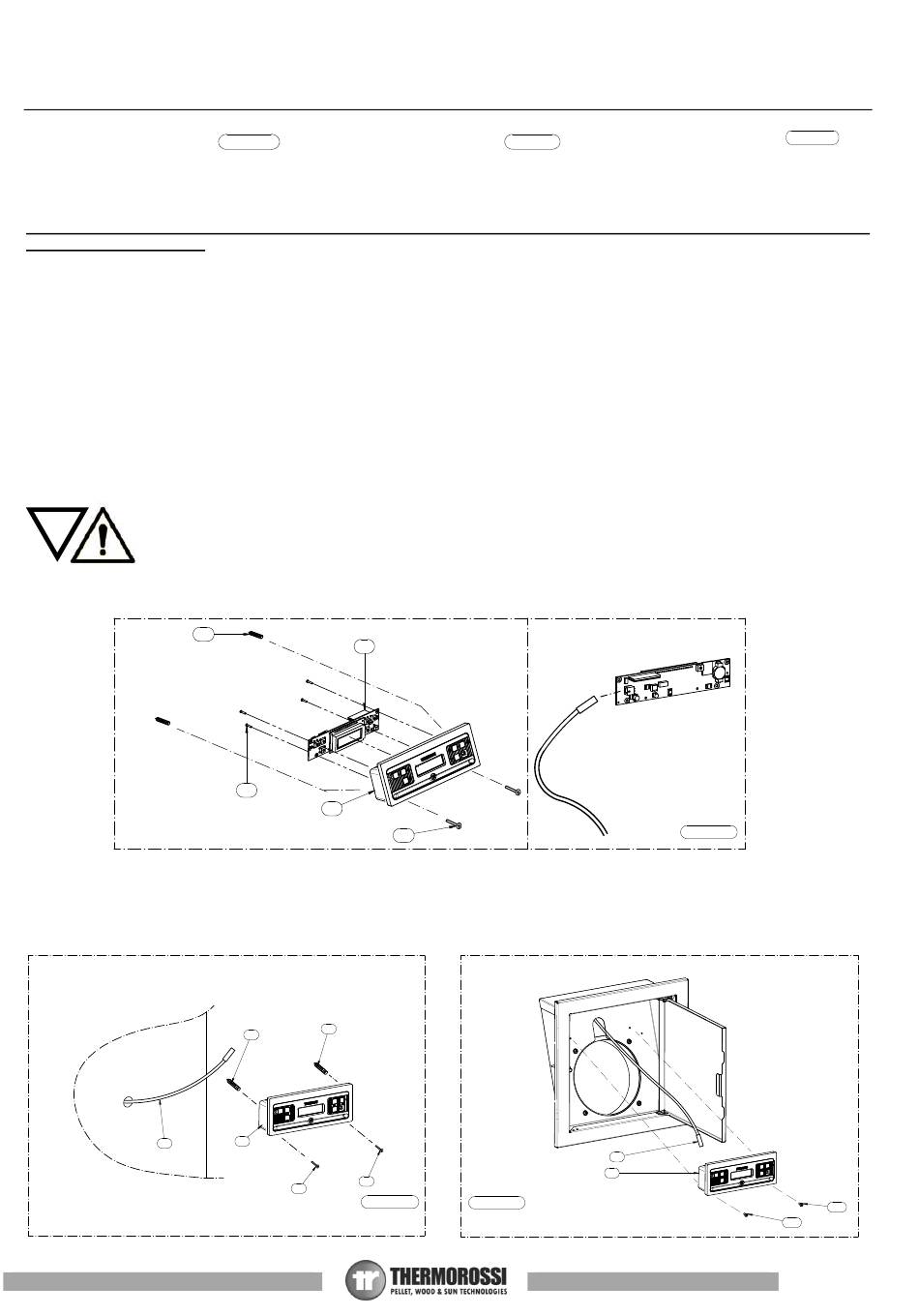

4.6 INSTALLATION DU TABLEAU DE COMMANDE ET DU CÂBLE D'ALIMENTATION
Le tableau de commande peut être placé à l'extérieur de la structure prévue pour l'insert et installé sur le mur, puisqu'il est équipé
d'un câble de branchement d'une longueur de 3 mètres. Il peut être installé à l'intérieur de la trappe de chargement dans le cas où
l'on utilise le kit rapide fixe, comme indiqué à la Figure 3.
Avant d'effectuer cette opération, débrancher l'appareil de la prise électrique.
Démonter la fiche X du support B. Pour effectuer cette opération il faut dévisser les 4 vis Y et débrancher le câble du tableau de
commande (Figure 1).
- Réaliser ensuite un trou adapté pour passer, à l'extérieur de la structure, le câble du tableau de commande.
- Réaliser les trous pour fixer, à l'aide des chevilles D et des vis C fournies, le support B.
- Réassembler ensuite la fiche X, démontée précédemment, au support B en branchant tout d'abord le câble du tableau de commande
à la fiche elle-même et fixer les 4 vis Y, enfin fixer le tableau de commande complet au mur de support (Figure 2).
ATTENTION : le tableau de commande doit être positionné dans un endroit où la température de service sera
toujours inférieure à 40° C car une température supérieure pourrait entraîner des dysfonctionnements et/ou des
ruptures (ces dommages ne pourront pas être couverts par la garantie). Éviter dans tous les cas d'écraser et/ou de
déformer le câble de raccordement du tableau de commande ; ne pas l'exposer à une température supérieure à
60° C, car cela peut entraîner des dommages.
