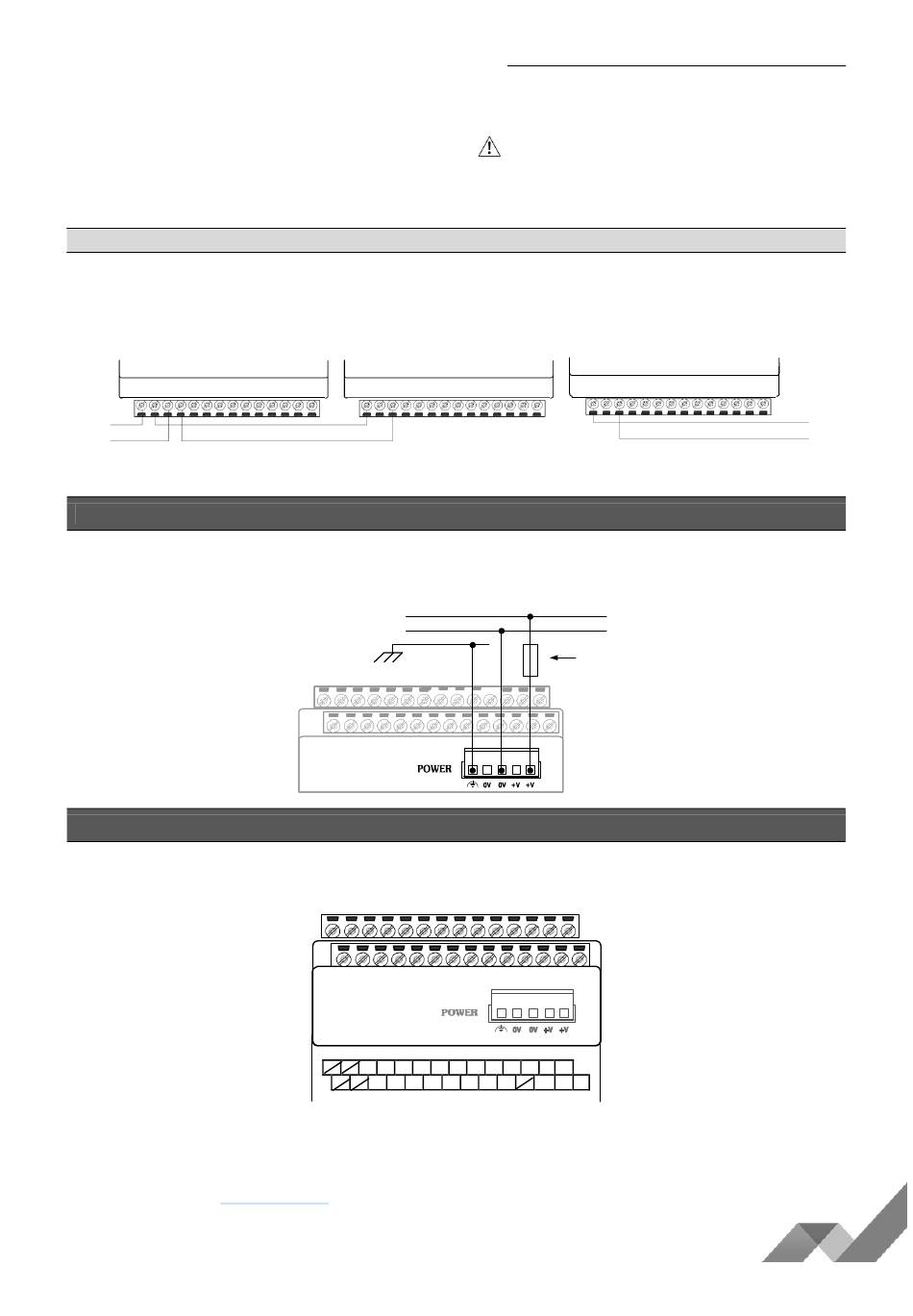

Double borne
Pour faciliter le câblage, vous pouvez câbler les bornes suivantes en série (double borne). Utilisez les deux bornes
prévues à cet effet.
Borniers d'entrée : n/p. Borniers de sortie : +V, 0V, C0. Borniers d'alimentation : +V, 0V.
Assurez-vous que la consommation de courant totale ne dépasse pas 10A sur une même ligne. Si une borne
spécifique nécessite plus de 10A, la connecter avec un câble séparé. Le schéma suivant montre les options de
câblage :
+V +V 0V 0V
+V
0V
Câblage de l'alimentation
Toujours raccorder la borne de terre à la terre. Utilisez un fil dédié à cet effet ; ce fil ne doit pas dépasser 1 mètre.
Une alimentation électrique non isolée peut être utilisée si un signal 0V est relié au châssis.
Ne pas raccorder le neutre ou la phase d'une alimentation 110/220 VAC sur la borne 0V du module.
En cas de fluctuations de tension ou de non-conformité, connectez le module à une alimentation régulée.
Câblage des entrées
Le schéma suivant illustre les borniers d'entrées avec les numéros des bornes et les numéros des entrées
correspondantes.
PL Systems Unitronics France -
Version : 02/2016
+V +V 0V 0V
Daisy-chained Connection
+V
0V
32 33 34 35 36 37 38 39 n/p n/p RG RG
1
2
3
4
15 16 17 18 19 20 21 22 23 24 25 26 27 28
40 41 42 43 44 45 46 47
