Ethernet

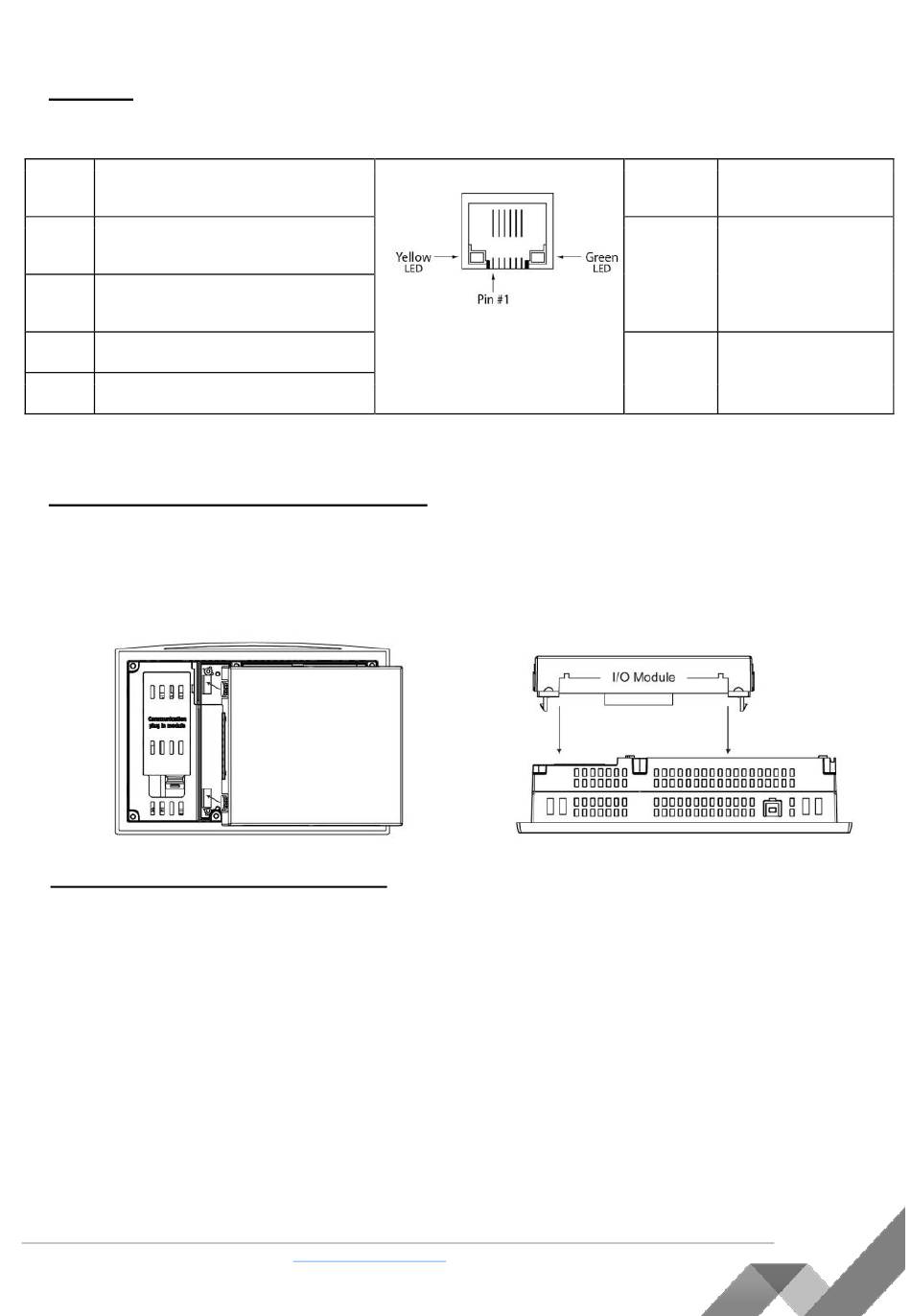

Implémenter des communications via TCP/IP, tels que MODBUS TCP.
Borne connecteur RJ45
Borne
Description
#
1
T+ = Transmission du signal
positive
2
T- = Transmission du signal
négative
3
R+ = Signal reçu positif
6
R- = Signal reçu négatif
Installation d'un module Snap-in d'E/S
1. Enlevez le capuchon du connecteur d'E/S comme illustré à la Page 3.
2. Suivez les lignes directrices circulaires sur le module Snap-in d'E/S avec les fentes sur l'automate
comme indiqué ci-dessous.
3. Faire la même pression sur chacun des 4 coins jusqu'à ce que vous entendiez un 'clic'. Le module
est maintenant installé. Assurez-vous que tous les côtés et les coins soient bien alignés.
Installation d'un module Snap-in d'E/S
1. Localisez les 4 boutons sur les côtés de l'automate, deux de chaque côté.
2. Appuyez sur les touches et maintenez-les vers le bas pour ouvrir le mécanisme de verrouillage.
3. Balancez doucement le module d'un côté de l'autre.
PL Systems Unitronics France -
Version : 03/02/2016
info@pl-systems.fr
Ethernet LEDS
LED
Fonction
Verte
ON quand le lien
(LNK)
existe
Jaune
Clignote pendant
(ACT)
RX/TX
8
