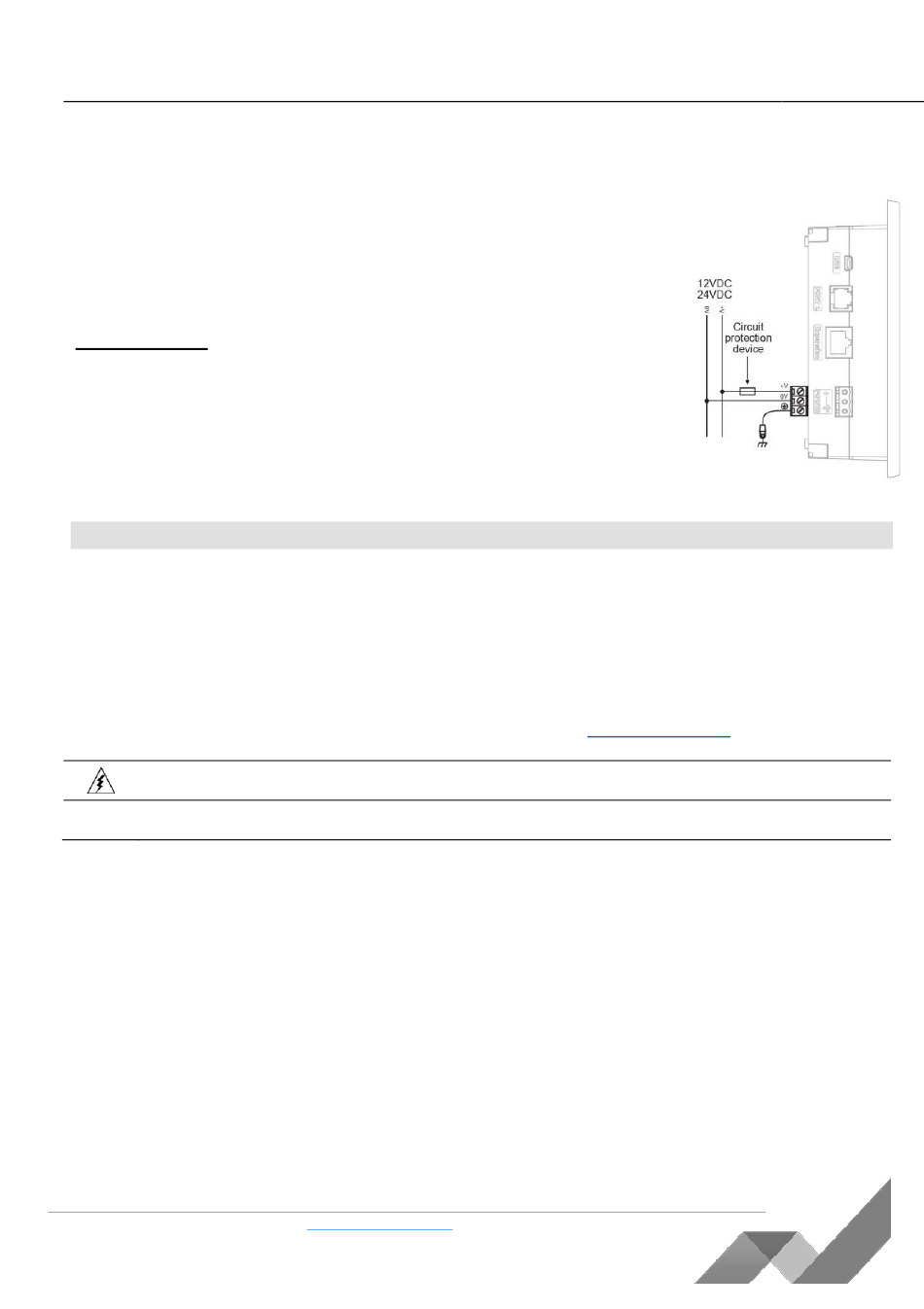

 Utilisez séparément les câbles pour raccorder la ligne de terre fonctionnelle (bornes 3)
et la ligne 0V (bornes 2) pour le système terre.
 Installez un disjoncteur externe. Se protéger contre un court-circuit dans le câblage
externe.
 Vérifiez tous les câbles avant d'allumer l'alimentation électrique.
 Ne connectez pas les signaux 110/220 VAC en "neutre" ou à la "phase" au point 0V de
l'appareil.
 En cas de fluctuations de tension ou de non-conformité aux spécifications de tension
électrique d'alimentation, connectez l'appareil à une alimentation régulée.
Mise à la terre
Pour maximiser les performances du système, éviter les interférences
électromagnétiques avec les précautions suivantes :
 L'automate monté sur un coffret métallique.

Connectez chaque commun à la terre et reliez-le à la masse de votre système.
Pour le câblage de terre, utilisez le câble le plus court et le plus épais possible.

Ports de communication

L'automate comprend un port USB, un port série RS232/RS485 et un port Ethernet.
L'utilisateur peut commander et installer un ou plusieurs des modules suivants :
•
Un port supplémentaire (Port 2).
Types disponibles : RS232/RS485 isolé/non-isolé
•
Un port CANbus
Pour obtenir les informations les plus récentes concernant les ports et leur installation,
reportez-vous à la bibliothèque technique sur le site de www.pl-systems.fr.
 Mettez hors tension avant d'effectuer la connexion au port de communication.
Attention  Utilisez toujours les adaptateurs appropriés.
Le port USB peut servir pour la programmation, téléchargement de l'OS, et accès sur PC.
Notez que la function du port COM 1 est suspendue lorsque ce port est physiquement connecté à un
PC.
Le type de port série RJ-11 peut-être défini en RS232 ou RS485 avec commutateurs, conformément
au tableau ci-dessous.
Utilisez le port RS232 pour télécharger des programmes depuis un PC et pour communiquer avec les
périphériques série et applications, telles que SCADA.
Utilisez le port RS485 permet de créer un réseau multipoint contenant jusqu'à 32 périphériques.
