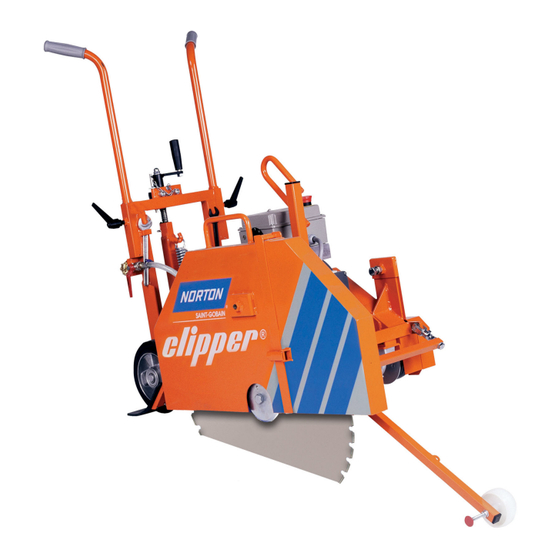

Norton Clipper CS 7,5 E 800 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
CS 7,5 E 800
MANUEL D'UTILISATION

Publicité

Table des Matières
loading

Manuels Connexes pour Norton Clipper CS 7,5 E 800

Sommaire des Matières pour Norton Clipper CS 7,5 E 800

  • Page 1 CS 7,5 E 800 MANUEL D’UTILISATION...

  • Page 3: Déclaration De Conformité

    SAINT-GOBAIN ABRASIVES S.A. 190, BD. J. F. KENNEDY L-4930 BASCHARAGE Déclare que le matériel neuf désigné ci-après : Scie à sols: CS 7,5 E 800 Code / Modèle : 70184623924 CS 7,5 E 800 est conforme aux dispositions des Directives : ...

  • Page 5: Table Des Matières

    MANUEL D’UTILISATION CS 7,5 E 800 : 1 Conseils de sécurité fondamentaux 1.1 Pictogrammes 1.2 Plaquette machine 1.3 Conseils de prévention à certaines phases de fonctionnement 2 Description générale de la CS7,5E 800 2.1 Description sommaire 2.2 Composition 2.3 Données techniques 3 Montage et mise en route 3.1 Montage de la poignée...

  • Page 6: Conseils De Sécurité Fondamentaux

    1 Conseils de sécurité fondamentaux La CS7,5E 800 est exclusivement destinée à la coupe de sols en asphalte, en béton frais ou vieux (armé ou non), ainsi qu’en ciment pour sols. Une utilisation autre - ou élargie -, contraire aux conseils du fabricant, sera considérée comme non- conforme.

  • Page 7: Plaquette Machine

    1.2 Plaquette machine Vous pouvez trouver des informations importantes sur la plaquette suivante fixée sur votre machine : Modèle de Année de Diamètre max. Diamètre de Code Machine Poids l’alésage Machine Production de lame Type Machine Numéro Puissance Norme Vitesse de rotation de série de Sécurité...

  • Page 8: Description Générale De La Cs7,5E 800

    2 Description générale de la CS7,5E 800 Toute modification sur la machine, altérant les propriétés initiales de la machine, ne peut être effectuée que par Saint-Gobain Abrasives S.A., seul habilité à confirmer la conformité de la machine. Saint-Gobain Abrasives S.A. conserve le droit d’apporter toute modification technique ou au design de la machine sans notification préalable.

  • Page 9: Données Techniques

    Les poignées (3) peuvent être enlevées ou retournées pour faciliter le transport de la CS7,5E 800. La hauteur est ajustable. Le châssis pivotant (4) est articulé sur l’axe arrière. Il supporte le moteur, l’ensemble de l’arbre de meule, ainsi que les carters de protection. L’entraînement du disque est assuré par 3 courroies trapézoïdales.

  • Page 10: Montage Et Mise En Route

    3 Montage et mise en route Avant de commencer à utiliser la CS7,5E 800, il y a quelques éléments à monter. 3.1 Montage de la poignée Veuillez fixer les poignées à l’aide des vis de blocage à une hauteur confortable pour l’opérateur. 3.2 Montage des outils Veuillez n’utiliser que des disques NORTON avec la CS7,5E 800.

  • Page 11: Mise En Place Des Raccordements Et Mise En Marche

    3.4 Mise en place des raccordements et mise en marche Branchements électriques Vérifiez que :  La tension d’alimentation et le type de courant correspondent avec ceux de la machine.  La mise à la terre est réglementaire.  Le câble d’alimentation a au moins 2,5mm de section par phase.

  • Page 12: Transport Et Stockage De La Cs7,5E 800

    4 Transport et stockage de la CS7,5E 800 Veuillez suivre les instructions suivantes pour le transport et le stockage de la machine. 4.1 Sécurité dans le transport Avant le transport de la CS7,5E 800 :  Démontez le disque.  Retournez les poignées dans leur tube de fixation et serrez les vis de blocage.

  • Page 13: Utilisation De La Cs7,5E 800

    5 Utilisation de la CS7,5E 800 5.1 Environnement de travail Avant de commencer la coupe, vérifiez les points suivants :  Libérez le site d’installation de la machine de tout ce qui pourrait entraver le déroulement des travaux.  Veillez au bon éclairage du site. ...

  • Page 14: Coupe À Gauche Ou À Droite

    5.2.3 Coupe à gauche ou à droite Vous pouvez couper avec le disque monté à gauche ou à droite de votre machine. Pour changer d’un coté à l’autre de la machine :  Eteignez la machine et séparez-la du réseau ...

  • Page 15: Entretien

    6 Entretien Veuillez effectuer l’entretien de la machine lorsque celle-ci est éteinte. Lors de ces opérations, veuillez porter des lunettes de protection et un masque. Afin de maintenir la qualité de coupe dans le temps, et pour un fonctionnement sûr et sans problème de la machine, veuillez vous tenir au plan d’entretien suivant : Entretien régulier Effectuez...

  • Page 16: Pannes : Causes Et Réparation

    7 Pannes : causes et réparation 7.1 Comportement en cas de panne Lors de panne en cours d’utilisation, éteignez-la. Des travaux autres que ceux décrits dans la partie précédente ne peuvent être effectués que par du personnel qualifié. 7.2 Instructions concernant la détection de défauts et les remèdes Panne Source possible Résolution...

  • Page 17: Service Après-Vente

    7.3 Service après-vente Lors d’une commande de pièces détachées, indiquez toujours : a. Le numéro de série (sept chiffres ou une lettre et six chiffres) b. Numéro de la pièce c. Description exacte d. Nombre de pièces désirées e. Adresse exacte Veuillez éviter des indications telles que «le plus vite possible»...
  • Page 18 Vous pouvez obtenir de l’aide technique, des pièces de rechanges et des disques diamantés auprès de nos distributeurs locaux : Bénélux et France Allemagne Saint-Gobain Abrasives S.A. Saint-Gobain Diamond Products GmbH Numéros de téléphone gratuits : Birkenweg 45-49, Belgique : 0 800 18951 D-50389 WESSELING France : 0 800 90 69 03 Tel : (02236) 8911 0...

  • Page 19: Compléments

    8 Compléments 8.1 Liste de pièces de rechange POS PAGE DENOMINATION TYPE EC01 510111022 Châssis pivotant EC01 310007154 Vis de descente complète (inclus. Pos.3 à 8) EC01 310007155 Manivelle complète EC01 510114082 Poignée de la manivelle EC01 310007156 Palier système de descente EC01 310007157 Vis de descente EC01...
  • Page 20 EC03 510114160 Flasque fixe EC03 510105270 Flasque mobile EC03 310007173 Flasque mobile avec joint EC03 310007174 Joint seul EC03 310007079 Couvercle pour flasque ras de mur EC03 310007175 Touret d'injection d'eau EC03 510114179 Roulement 6007 2 RS EC03 510100997 Joint 42/52/4 310007294 Entretoise 23 mm (Roulement-Patin) 510103628 Rondelle 45/35/1 mm (Patin-Flasque fixe) 510103629 Entretoise 9 mm (Poulie-Flasque fixe)

  • Page 21: Eclatés

    8.2 Eclatés EC01 EC02 EC03...
  • Page 22 EC04...
  • Page 24 www.construction.norton.eu Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...

Ce manuel est également adapté pour:

70184623924
