DFN = disque fixe numérique
S = signal
26 ( 52 )
Spécifications techniques
6.7
Détection de la vitesse (disque fixe numérique)
Un bon câblage est nécessaire pour une parfaite évaluation.
Ü
Utiliser des câbles torsadés et blindés.
Ü

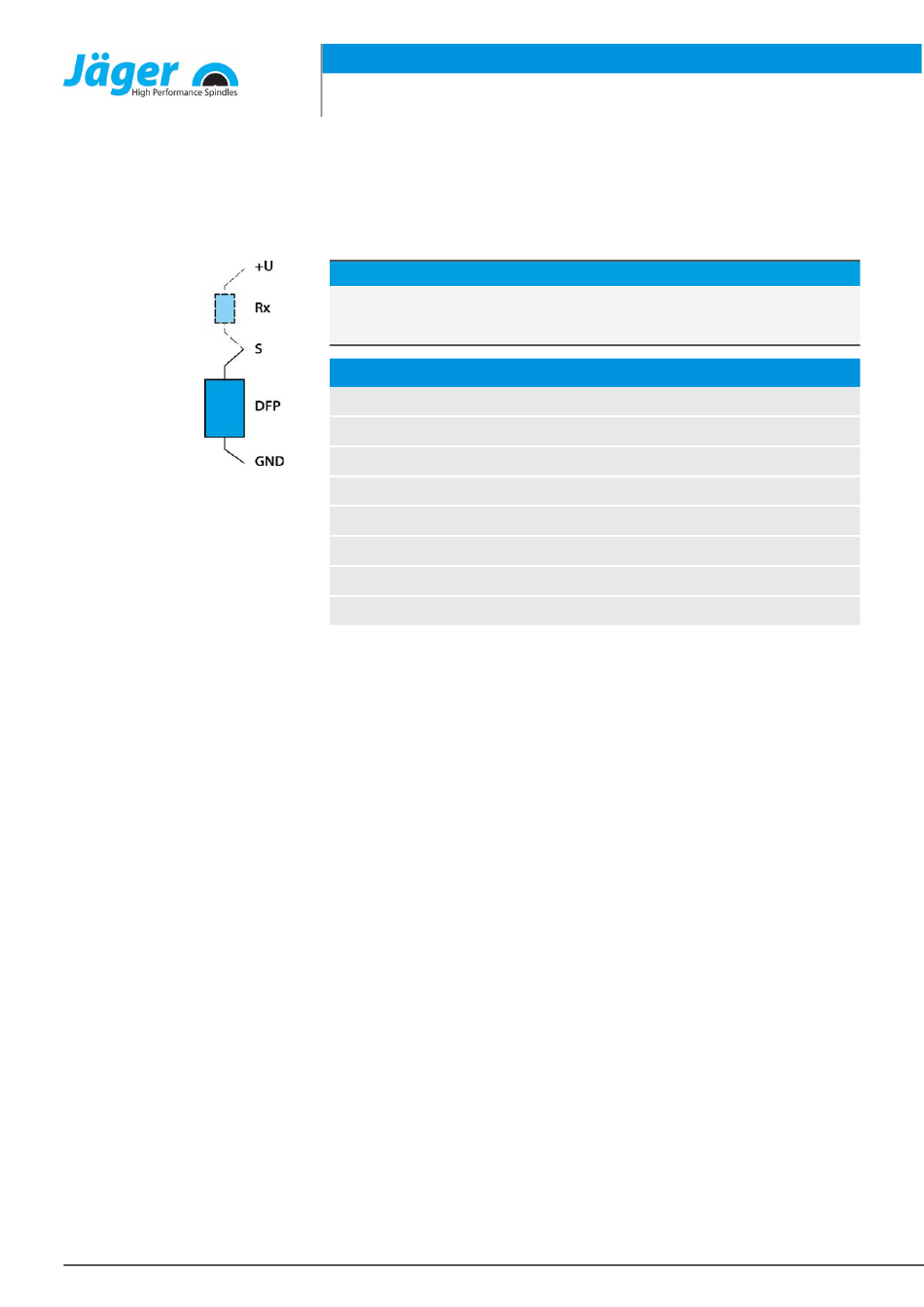

Raccorder la broche HF selon l'exemple de raccordement ci-dessous.
Remarque : Résistance (Rx).
Si la résistance (Rx*) est déjà intégrée à l'analyseur (CF) :
u
Raccorder uniquement le signal et la masse.
Tension d'alimentation (U)
*Sans objet si l'appareil de traitement (convertisseur de fréquence, etc.) comprend une ré-
sistance.
**Les valeurs peuvent différer de ± 20 % en fonction de la méthode de mesure.
+ 8 V
+ 8 V
+ 12 V
+ 12 V
+ 15 V
+ 15 V
+ 24 V
+ 24 V
Numéro de article 10406075-S3, Version 01
Rx (*)
Signal (**)
220 Ω
1 000 mV
450 Ω
2 000 mV
220 Ω
1 000 mV
680 Ω
3 000 mV
220 Ω
1 000 mV
680 Ω
3 000 mV
220 Ω
1 000 mV
680 Ω
3 000 mV
