INSTALLATION DU THERMOSTAT

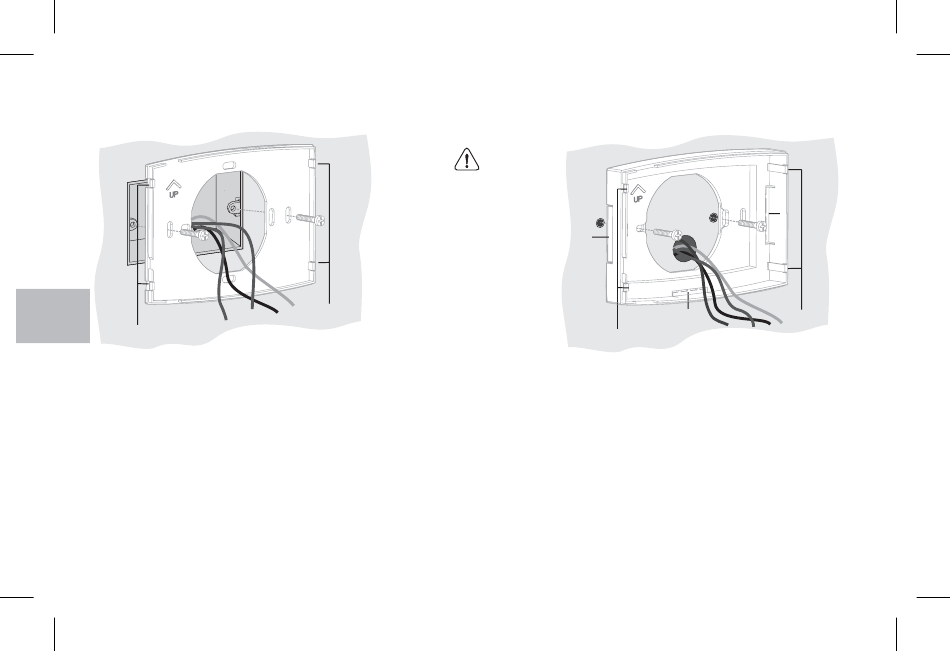

Modèles pour montage SEMI-ENCASTRÉ
B
A
A
F
D
Plaque pour montage semi-encastré du thermostat
20
A
Pour un montage correct du
thermostat sur la plaque ou la
A
base murale, celles-ci ne
doivent pas être courbées à
cause d'un serrage excessif
des vis de fixation à la boîte
r o n d e o u r e c t a n g u l a i r e
encastrée dans le mur.
D
A Trous de fixation de la plaque: -
sur boîte à encastrer ronde ou rectangulaire
B Passage des fils de: -
boîte à encastrer ronde ou rectangulaire,
gaine (pour mod. à montage mural)
C Trous de fixation de la base: -
en saillie ou sur boîte à encastrer ronde ou rectangulaire
D Dents de fixation du thermostat -
E Passages pour fils sous gaine en saillie (enlever le diaphragme) -
Modèles pour montage EN SAILLIE
B C
C
E
E
D
Base pour montage en saillie du thermostat
(pour fixer directement la base au mur, utiliser des chevilles
appropriées non fournies)
E
D
