7. Maintenance

Le système ne nécessite pas de maintenance régulière.
Les activités de maintenance suivantes peuvent être effectuées de
façon préventive tous les 6 à 12 mois :
• s'assurer que la vanne se ferme hermétiquement et que
l'interrupteur à flotteur peut se déplacer librement.
• s'assurer que la pompe fournit la bonne pression et qu'elle ne
fait pas des bruits mécaniques ou des sifflements.
• s'assurer qu'il n'y a aucune fuite dans les raccords.
• s'assurer que le capteur de niveau fonctionne correctement lors
du nettoyage du réservoir d'eau de pluie.

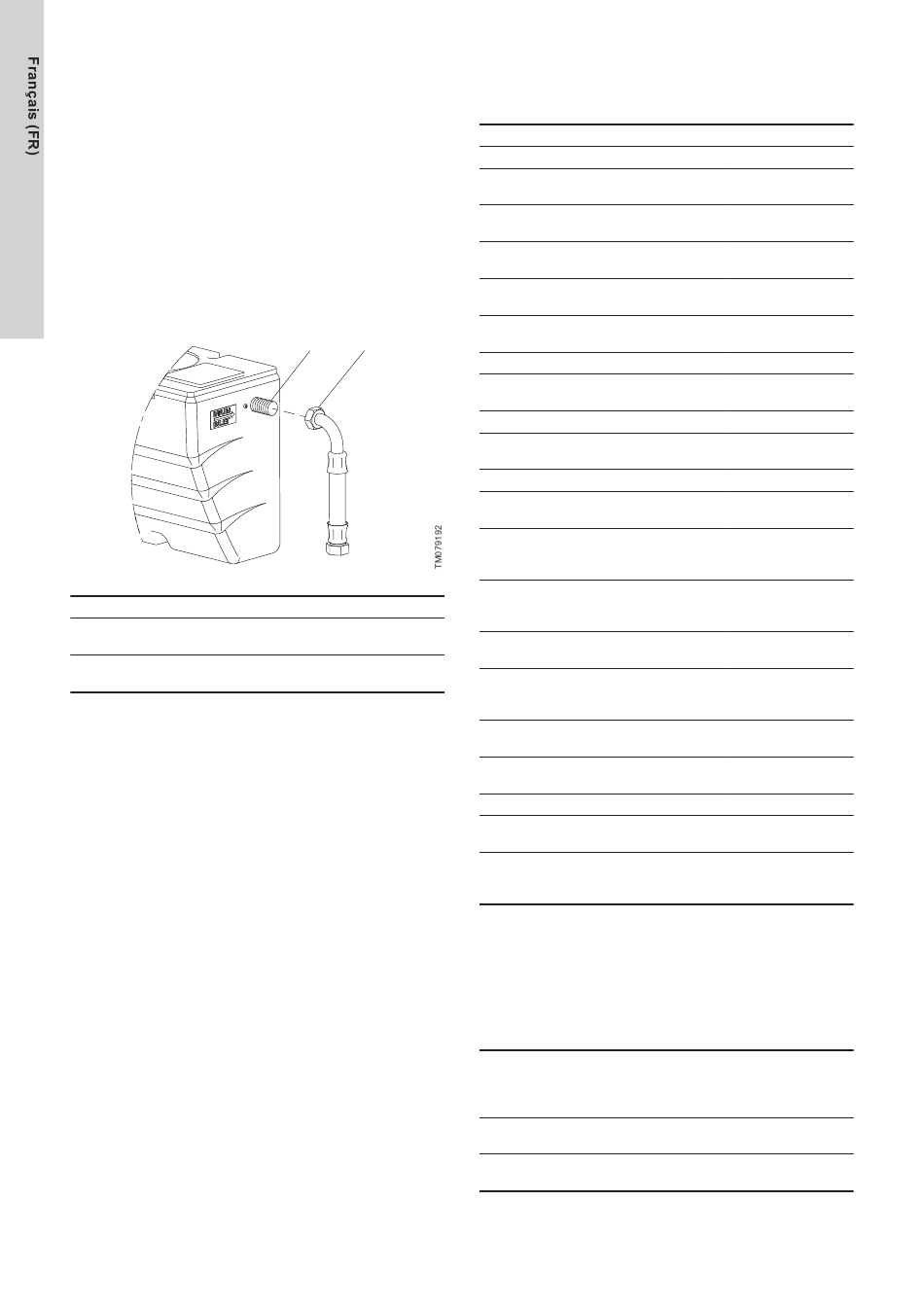

7.1 Nettoyage du filtre

Pour nettoyer le filtre du système SCALA1, suivre les étapes ci-
dessous.
Pos.
1
2
1. Desserrer et retirer l'écrou à œillet du Tuboflex.
2. Retirer toute saleté du filtre avec un nettoyeur haute pression.
3. Réinsérer le filtre dans la soupape de décharge de pression.
4. Placer le joint sur l'écrou à œillet du Tuboflex.
5. Serrer l'écrou à œillet sur le filet de vis du régulateur.
S'assurer que le filet à vis de l'écrou à œillet est correctement
positionné sur le filet à vis de la soupape de décharge de
pression.
30
2 1
Description
Entrée d'eau de distribution
Turboflex
Soupape de décharge de
pression
8. Caractéristiques techniques

8.1 Conditions de fonctionnement

3-35
Température de l'eau
5 - 35
de la pompe [° C]
Température
ambiante maxi. [°C]
Température maxi.
du liquide [°C]
Pression de service
maxi. [bar]
Pression d'entrée
maxi. [bar]
hauteur maxi [m]
Hauteur nominale
[m]
Débit nominal [m3/h] 3.72
Système de calcul de
IP 20
l'indice de protection
Liquide pompé Eau de pluie
Niveau sonore [db
< 55
(A)]
Fréquence de
démarrages et 25 par heure
d'arrêts
Pression de
démarrage (pstart)
[bar]
Raccordements
d'entrée et de sortie
Diamètre de la
tuyauterie d'eau de
distribution
Diamètre du trop-
PP DN 50 M
plein
Capacité du réservoir
[L]
Matériau du réservoir HDPE (polyéthylène haute densité)
Interrupteur à flotteur Interrupteur à flotteur Start/Stop avec câble
du réservoir
Liquides non agressifs et non explosifs,
Type de support sans particules solides ni fibres ni eau
* Niveau sonore de la pompe SCALA1
** Volume utile : 12 L
8.2 Caractéristiques mécaniques
Les raccords de tuyauterie sont R1" ou NPT1".
8.3 Données électriques
Type de Tensio
P1 [W] P2 [W]
pompe n[V]
SCALA1
1 x 230 720 450
3-35
SCALA1
1 x 230 910 580
3-45
Système SCALA1
3-45
5 - 35
55 55
45 45
8 8
4 3
36 45
20 25
3.59
IP 20
Eau de pluie
< 55
25 par heure
1.5 2.2
1" 1"
3/4" 3/4"
PP DN 50 M
15 15
de 20 m.
abrasive
Courant
l
n [tr/ de
start
l [A]
n
min] veille
[A]
[W]
2800 3.27 13.0 1.5
2800 4.10 17.0 1.5
