Méthode II: Sur les deux diagonallement opposeés flasques, replacer les vis avec .25−20 barres enfillées. Monter les
barres, les écroux et les rondelles comme montré en détail n°11. Après avoir serrer les écroux, mesurer la longueur de
l'extension pour être sûre si les deux côté sout égaux.
V. Ajustache découpable
C. Pousser la charnière épingle vers dehors, et enlever le couvercle
du corps.
D. Déterminer la langueur désireé de l'ajustache complète et
détacher le corps long et le couvercle. (Example: l'ajustache
complietée sera 15 po. long si le corps long et le couvercle
ne sont pas racourcits. Donc, pour un 10 po. ajustache, vous
découperez 0.5 po. du corps long et du couvercle. Ils doivent être
coupés équairement.
E. Cramper et souder les deux sections ensemble.
F.
Grincer et souder du dessus les corps flasques du corps.
G. Coller la courte longueur de l'ajustache à l'extrémité du corps.
H. Attacher le couvercle du corps en replaçant la charnière épingle.
I.
De la retouche peinture de Hoffman pent être utilisé pour dupliquer le finissage original.
VI. Brides: Assembler les brides comme montré en
détail n°13 et 14.
NOTE: Les brides me (fit) pan entre les flasques
adjacentes du chemin de câbles. les brides peuvent
être attaches au flasque du chemin de câbles. Les
brides peuvent être attaches au flasque du chemin
de câble en varieuse positions.
87568970
Instruction d'installation
Chemin de câbles "Accès Total"
© 2018 Hoffman Enclosures Inc.
FRANÇAIS

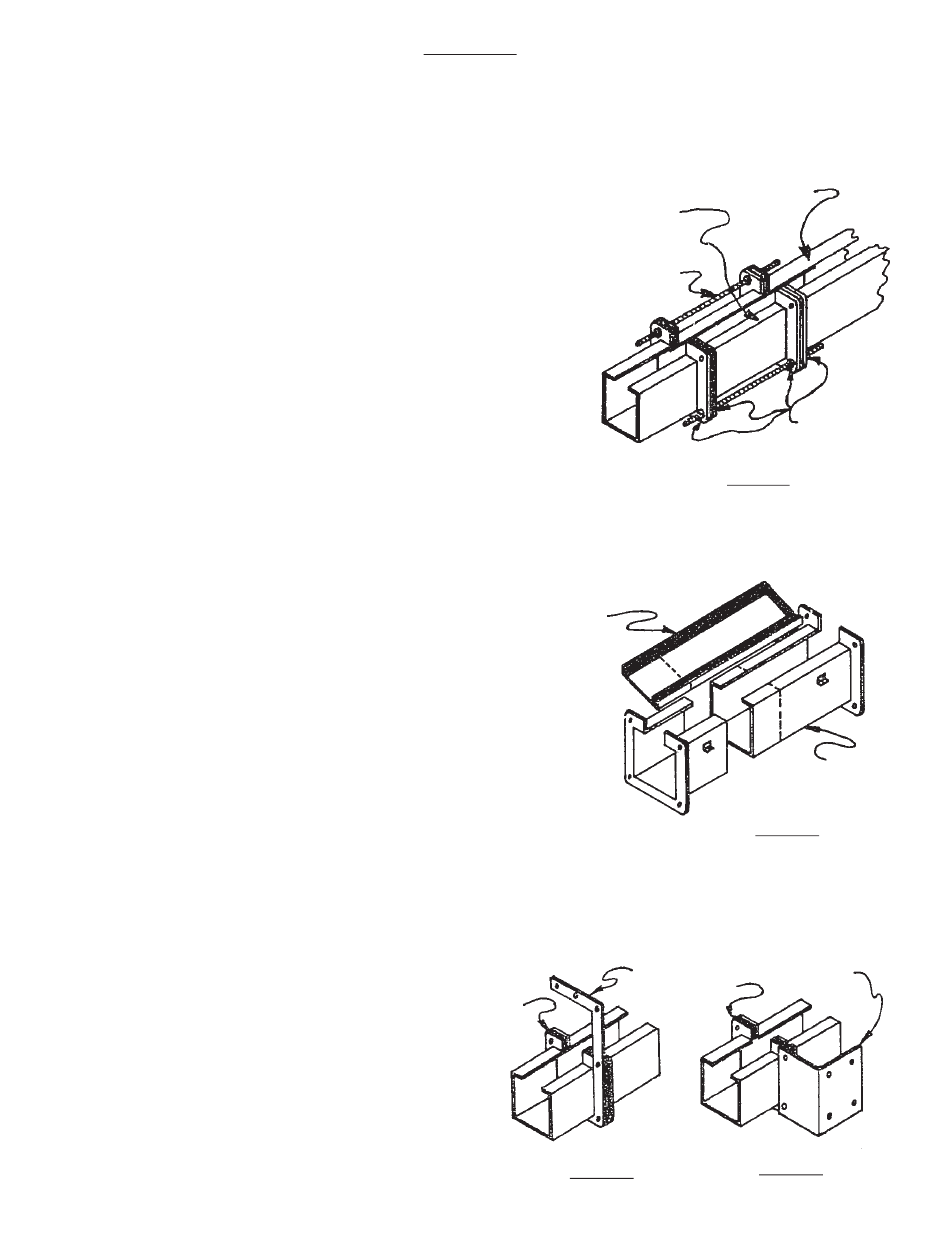

raccords téléscopique d'ajustement
.25 −20 barres enfillées
couvercle
joint
Détail 13
PH 763 422 2211 • nVent.com/HOFFMAN
section droite
Rondelles
Growe et
écroux
Détail 11
Détail 12
bride tombante
bride du
crochet
Détail 14
corps long
- 11 -
