3.3.3 Disposition des orifices de contrôle
• Prévoir un orifice de contrôle si le lieu de montage est suffisant. Dans
le cas contraire, l'orifice de contrôle n'est pas absolument nécessaire
pour les longueurs inférieures à 4 m et après avoir contacté le ramo-
neur compétent. Dans ce cas, les orifices de mesure sur l'élément de
raccordement de l'appareil sont suffisants. Le bon fonctionnement du
système d'évacuation des fumées peut être démontré en effectuant
des mesures appropriées. Pour le contrôle visuel, il est également
possible d'utiliser un endoscope au-dessus des orifices de mesure de
l'élément de raccordement de l'appareil.
• En l'absence d'orifice de contrôle, il faut démonter le système d'éva-
cuation des fumées pour le nettoyage.
3.4
Ouvertures
Si les terminaux des systèmes d'arrivée d'air et d'évacuation des fumées
sont situés l'un à côté de l'autre, il faut prendre les mesures nécessaires
pour éviter que les fumées ne soient aspirées avec l'air de combustion.
Les exigences de la norme DIN 18160-1 (en particulier les indications
concernant la construction des ouvertures) ainsi que les indications
concernant l'homologation générale relative à la construction et faisant
partie du système doivent être respectées.
L'eau de pluie ne doit pas pouvoir pénétrer dans la conduite d'arrivée
d'air.
1
2

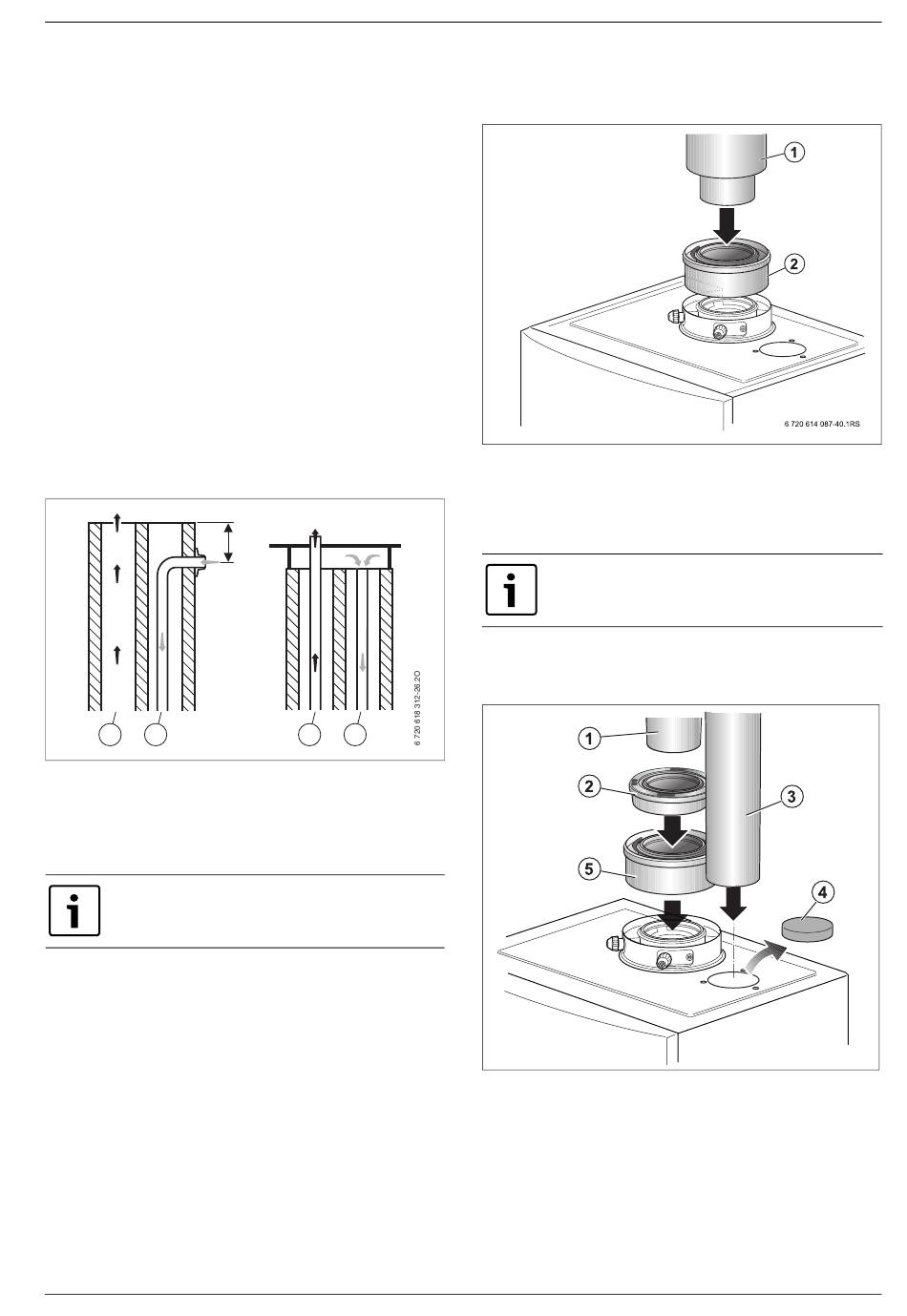

Fig. 5 Exemples de construction d'ouvertures (dimensions en m)
[1]
Fumées
[2]
Insufflation d'air neuf
Si vous avez des questions concernant la construction des ouvertures,
contactez votre ramoneur.
Des terminaux mal construits peuvent augmenter les
émissions polluantes et des dysfonctionnement au ni-
veau du brûleur.
CerapurMaxx ZBR 70-3 | 100-3 – 6720813859 (2015/07)
0,4
1
2
3.5
Raccordement bitube
Le raccordement des fumées sur la partie supérieure de l'appareil est
préparé pour le montage avec conduite concentrique Ø 100/150.
Fig. 6 Tuyau concentrique (type ventouse)
[1]
Tuyau concentrique DN 100/150
[2]
Adaptateur de raccordement 100/150
3.6
Raccord de tuyau séparé (en option)
Accessoires non disponibles dans tous les pays.
Les fumées et l'air de combustion sont évacués par des tuyaux séparés.
Le raccordement des fumées sur la partie supérieure de l'appareil est
préparé pour le montage avec conduite concentrique Ø 100/150.
Fig. 7 Raccord de tuyau séparé
[1]
Tuyau d'évacuation des fumées 100
[2]
Etanchéification de l'arrivée d'air
[3]
Tuyau d'aspiration d'air de combustion 100
[4]
Bouchon
[5]
Adaptateur de raccordement parallèle 100/150
Consignes de montage
6 720 619 052-009.1TD
5
