Proline Promag P 300 HART
Endress+Hauser

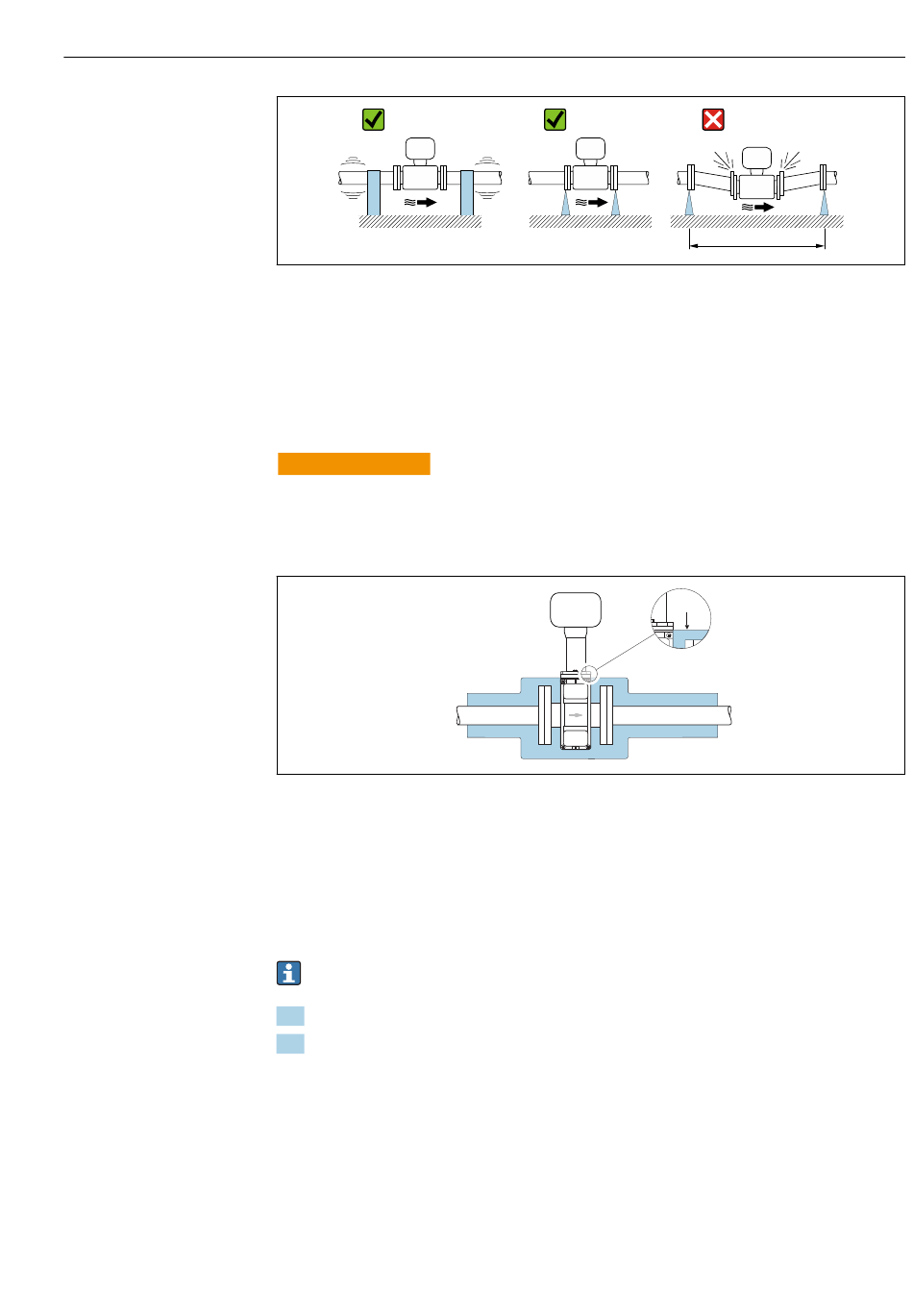

 5 Mesures permettant d' é viter les vibrations de l' a ppareil (L > 10 m (33 ft))

Isolation thermique

Les conduites doivent généralement être isolées si elles transportent des fluides très
chauds afin d' é viter les pertes d' é nergie et de protéger contre tout contact accidentel avec
les conduites à des températures pouvant causer des brûlures. Il faut tenir compte des
directives régissant l' i solation des conduites.
AVERTISSEMENT
L
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Le manchon du boîtier dissipe la chaleur et toute sa surface doit rester découverte.
Veiller à ce que l' i solation du capteur ne dépasse pas l' e xtrémité des deux demi-coques
du capteur.

Adaptateurs

Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545
(adaptateurs double bride) également dans une conduite de diamètre supérieur.
L' a ugmentation de la vitesse d' é coulement ainsi obtenue améliore la précision en cas de
produits très lents. Le nomogramme représenté permet d' é tablir la perte de charge générée
par les convergents et divergents.
Le nomogramme est valable uniquement pour les liquides ayant une viscosité
semblable à celle de l' e au.
1. Déterminer le rapport de diamètres d/D.
2. Lire dans le nomogramme la perte de charge en fonction de la vitesse d' é coulement
(après la restriction) et du rapport d/D.
Montage
L
max.
A0029004
A0031216
