hager ED293 Notice D'instructions

T
C
t
te s 2 9 3
E D
F P
F P
S 3
F P
S 2
S 1
ED293
Principe de fonctionnement
Le délesteur ED293 vous permet d'optimiser
votre abonnement électrique. Il gère les dépas-
sements de puissance souscrite et vous
permet ainsi de souscrire un abonnement
électrique minimum.
Il limite la puissance utilisée en interrompant
les circuits non prioritaires et évite ainsi le
déclenchement du disjoncteur de branchement.
Le ED293 est destiné aux installations
monophasées ou triphasées équipées d'un
compteur électronique.
Il ne nécessite pas de réglage de calibre,
les informations de dépassement lui sont
envoyées directement par le compteur via la
liaison télé-information.
Les sorties du ED293 sont paramétrables et
sont donc adaptées à tous les types d'instal-
lation : délestage par fil pilote, contacteur à
ouverture, contacteur à fermeture.

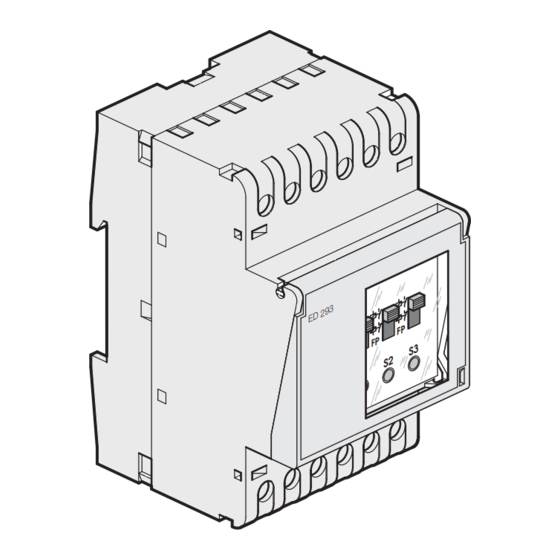

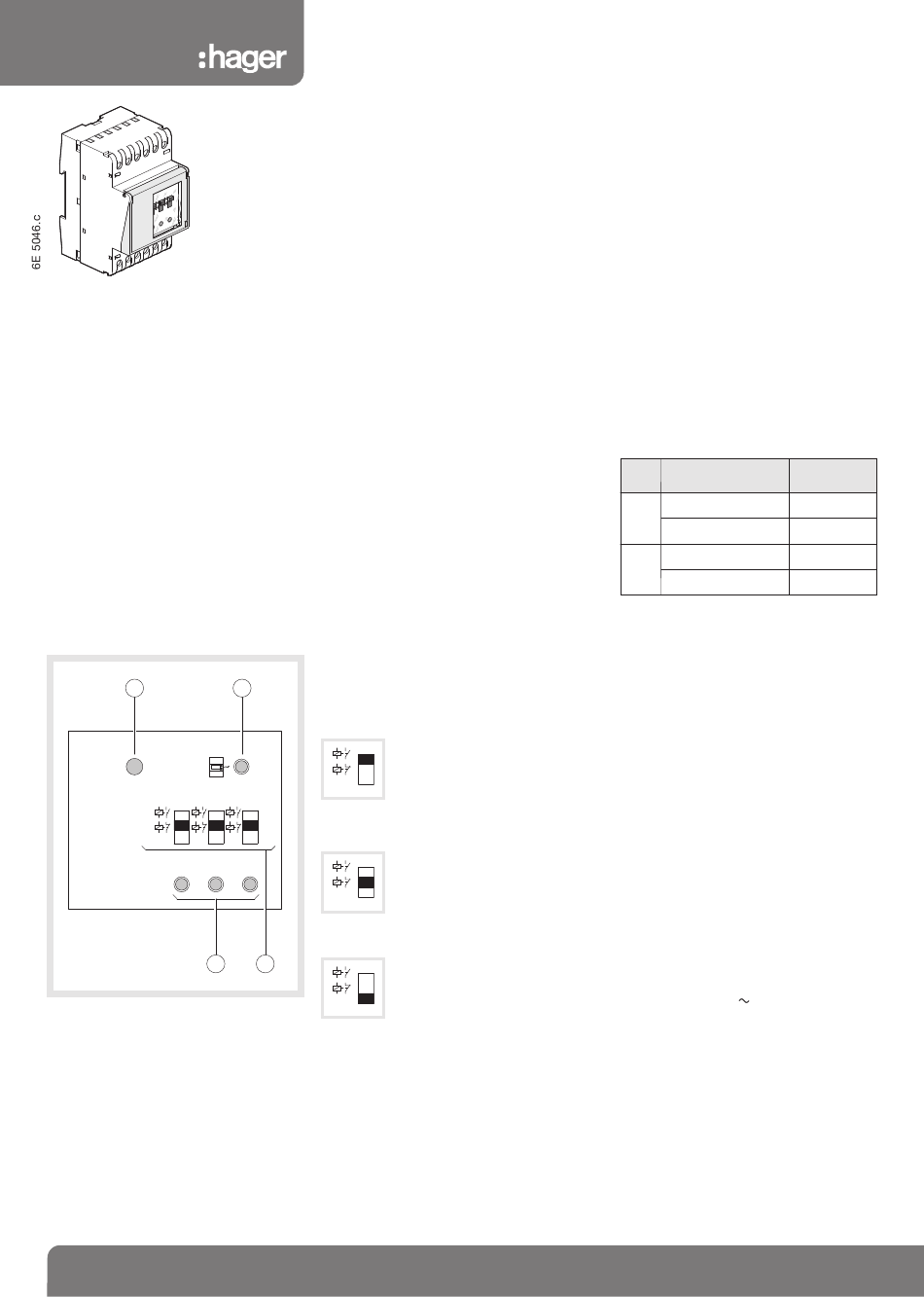

Présentation du produit :
2
test
FP FP
S1 S2
3
➀
Voyant compteur :
- allumé = connexion compteur correcte
- clignotant = pas de connexion compteur
- éteint = absence d'alimentation.
➁
Touche Test
➂
Voyants des sorties 1, 2 et 3
- allumé = la sortie correspondante est
délestée
- clignotant = défaut sur la sortie
(voir paragraphe Que faire si ?).
➃
Commutateur de sélection du type de sortie
- installation avec contacteur à fermeture
- installation avec contacteur à ouverture
- installation avec fil pilote.
1
¢
Délesteur télé-information
3 sorties
Le délestage
Le délesteur est informé par le compteur électronique
du dépassement de puissance souscrite.
Il gèrera le dépassement de la manière suivante :
toutes les voies sont délestées.
Il releste ensuite les voies dans l'ordre de priorité
suivant :
1. les sorties en mode "contact" ou les sorties
fil pilote qui ont pour consigne "confort"
2. les sorties fil pilote qui ont pour consigne "réduit"
3. les sorties fil pilote qui ont pour consigne "hors-
gel".
Il effectuera un délestage tournant entre les sorties
qui ont le même niveau de priorité.
Le cycle de délestage est de 6 minutes.
La télé-information
La liaison télé-information relie le compteur
électronique au délesteur. Cette liaison n'est pas
polarisée (distance maxi = 100 m).
Utiliser un câble du type paire torsadée 6/10e.
Paramétrage du type de sortie
1
Les commutateurs (4) permettent de définir le type
de sortie.
•
fermeture".
T
A utiliser lorsque la sortie commande
C
un contacteur à fermeture (F)
FP
Dans ce mode :
- Délestage = Arrêt = 0 V
- Marche = 230 V
FP
•
ouverture".
S3
A utiliser lorsque la sortie commande
un contacteur à ouverture (O)
FP
Dans ce mode :
- Délestage = Arrêt = 230 V
- Marche = 0 V
•
4
A utiliser lorsque les sorties 1 et 2
commandent des appareils à entrée
fil pilote.
FP
Dans ce mode :
- Délestage = signal "arrêt".
- Compatible 6 ordres fil pilote.
Touche Test
Un appui sur cette touche vous permet de
lancer un essai de délestage. Cet essai
consiste à délester successivement pendant 30
secondes, les voies 1, 2 et 3.
Les leds clignotent 5 fois pour vous indiquer
l'entrée en mode test puis la led correspondant à la
voie délestée est allumée.
A la fin du test, toutes les leds s'éteignent.
sortie en mode "contacteur à
sortie en mode "contacteur à
sorties en mode "fil pilote".
Notice d'instructions
Les entrées programmation
(borne 2 et 3)
L'entrée E1 (borne 2) permet de commander
la sortie S1 (borne 4).
L'entrée E2 (borne 3) permet de commander
les sorties S2 et S3 (bornes 5 et 6).
En mode fil pilote :
•
vous pouvez raccorder sur ces entrées un
programmateur de chauffage par fil pilote.
Quelle que soit la consigne du programmateur,
l'ordre de délestage est prioritaire.
En mode contacteur :
•
ces entrées vous permettent de faire des
forçages à OFF.
Position du
Entrée Sorties 1, 2 et 3
commutateur (4)
230 V Contacteur à fermeture
Contacteur à ouverture
0 V Contacteur à fermeture
Contacteur à ouverture
L'entrée hors-gel
(borne 1)
Cette entrée vous permet de forcer les sorties
fil pilote en hors-gel. Vous pouvez y raccorder
un interrupteur, la sortie de votre télécom-
mande téléphonique, etc...
Important : cette entrée ne fonctionne que en
mode "fil pilote".
Que faire si ?
• un ou plusieurs voyants "sortie" clignotent :
- il y a un court-circuit sur la sortie (inversion fil
pilote/phase au niveau d'un convecteur par
exemple).
- Il y a une sur-consommation sur cette sortie :
vérifier le nombre d'appareils raccordés sur
cette sortie et leur consommation.
Appelez votre installateur électricien.
• Le voyant compteur clignote :
- la liaison télé-information n'est pas active,
vérifiez le raccordement ou appelez votre
agence EDF.
Spécifications techniques
Caractéristiques électriques
•
alimentation : 230 V +10/-15% 50 Hz
•
puissance absorbée : < 10 W
•
pouvoir de coupure :
- en mode contact : 1 A / 250 V AC en
appel soit, par exemple, 10 contacteurs
25 A (2 modules) pour 3 sorties.
- en mode fil pilote : 60 mA / 250 V AC par
sortie.
Caractéristiques fonctionnelles
• cycle de délestage : 6 minutes
Environnement
T° de fonctionnement : 0 °C à +50 °C
•
• T° stockage : -20 °C à +60 °C
• indice de protection : IP 20
Raccordement
2
• capacité : souple : 1 à 6 mm
rigide : 1,5 à 10 mm
Arrêt = 0 V
Arrêt = 230 V
Marche = 230 V
Marche = 0 V
2
6E 5046.c
